Pmod MicroSD
MicroSD卡槽
特性
  • MicroSD卡槽
  • 存储和访问大量的数据从您的系统板
  • 不限制文件系统或microSD卡使用的内存大小
  • 1位和4位通信
  • 12针Pmod接口，带有SPI接口
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
0.8英寸(2.03厘米)
长度
1.09英寸(2.78厘米)
j - 1引出线
销1
~ CS
销2
莫西人
销3
味噌
销4
SCK
销5
接地
销6
VCC
销7
DAT1
销8
DAT2
销9
CD
销10
数控
销11
接地
销12
VCC
产品合规
宏达电
8473301180
ECCN
EAR99

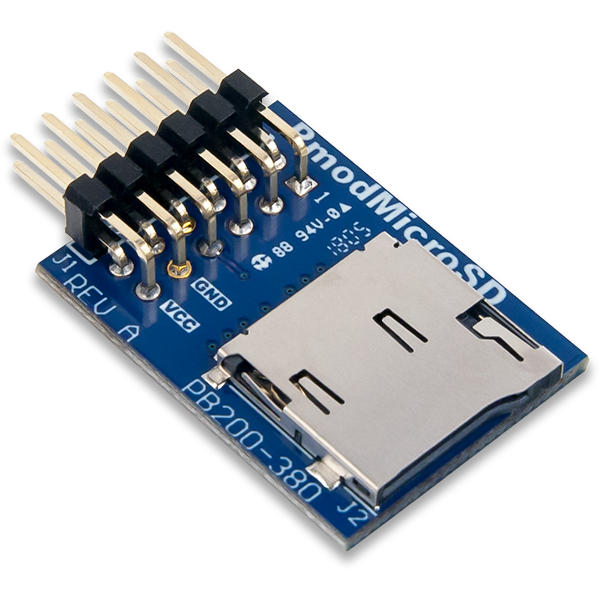

Digilent Pmod MicroSD (Revision A)允许系统板读取和写入MicroSD卡。没有对microSD卡的文件系统或内存大小的限制，用户将能够从他们的系统板存储和访问大量数据。



文档

示例项目

微处理器

请注意上面的应用程序说明是为Pmod SD创建的。它也兼容Pmod MicroSD。

可编程逻辑

请注意:PmodSDIP核与Pmod MicroSD兼容。

额外的资源

，，，，，
