Pmod mtd
智能触摸屏易于实现ui
特性
- 2.8英寸QVGA分辨率显示器(320×240)
- 2手指电容式触摸面板
- 强大的PIC32MZ单片机
- 使用Arduino IDE和Xilinx SDK的库，只用几行代码就可以设计一个漂亮的UI
- 轻松绘制图像与二进制透明度从文件存储在microSD
- 掉落时尚的按钮，并检查他们的状态将使用直观的功能调用
- 用于Arduino, chipKIT和Arty平台
- 6针Pmod接口，带SPI接口
显示规格
大小
2.8英寸
决议
QVGA(320×240)
触屏
两个指状多点触控
物理
宽度
3.45英寸(8.76厘米)
长度
2.00英寸(5.08厘米)
j - 1引出线
销1
~ CS
销2
莫西人
销3
味噌
销4
SCLK
销5
接地
销6
VCC
销7
数控
销8
重置
销9
数控
销10
数控
销11
接地
销12
VCC

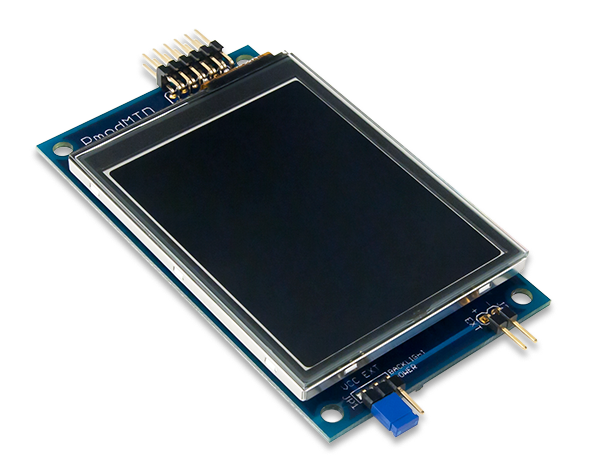

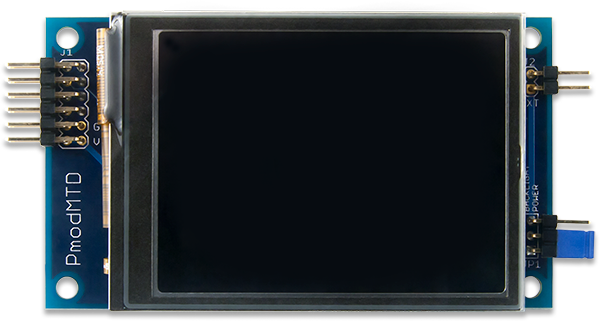

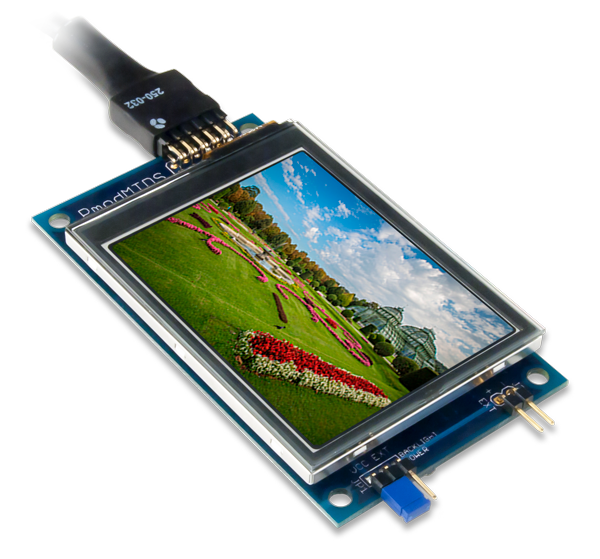

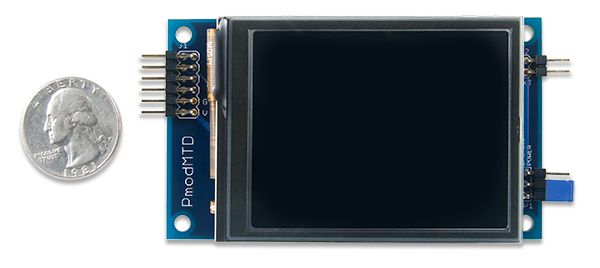

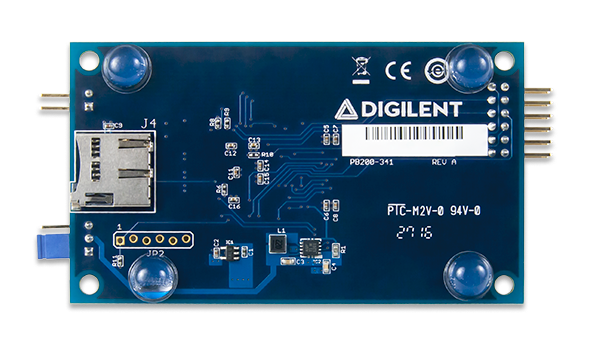

Digilent Pmod MTDS (Revision A)是一个华丽的2.8英寸触摸屏，具有强大的板载微控制器，执行图形处理任务。显示屏是电容触摸屏，QVGA分辨率(320×240)，支持两指多点触控。
Pmod MTDS最引人注目的方面是它提供的编程体验多触点显示系统(MTDS)固件以及相关的图书馆。这些允许你设计圆滑，时尚的用户界面非常迅速和非常少的代码。依赖于时间的任务由固件处理，因此将显示集成到现有项目中也很简单。这些库提供的一些关键功能包括绘制基本形状和文本的能力，绘制存储在microSD上的二进制透明图像，绘制按钮并轻松地检查它们是否被按下，以及检查用户的两个手指的状态和位置。这些库在Arduino IDE和Xilinx SDK中得到支持，并且已经在Ardiuno、chipKIT和Arty主机板上进行了测试。
教程
范例工程及图书馆
请参阅文档多点触控显示系统软件启动。
微处理器
可编程逻辑
文档
额外的资源
-
规范版本1.2.0:PDF
