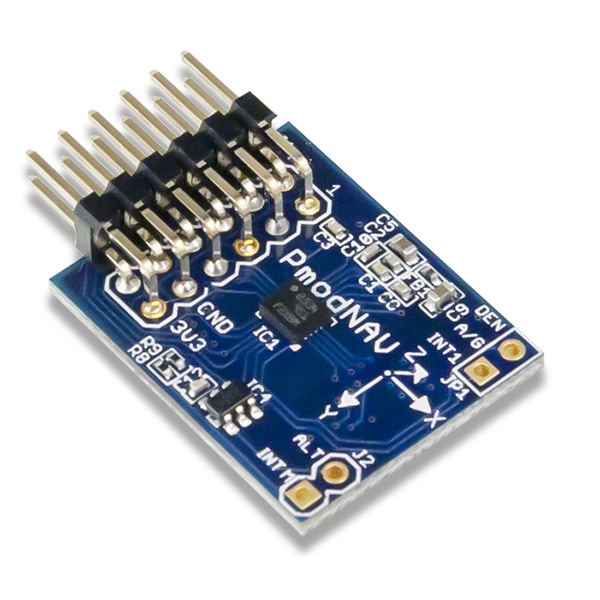

Pmod导航
10自由度惯性测量单元
特性
- ±2/±4/±8/±16 g线性加速度满量程
- ±245/±500/±2000 DPS角速率满量程
- ±4/±8/±12/±16高斯磁满量程
- 260-1260 hPa压阻式压力传感器
- 嵌入式温度传感器补偿
- 带有SPI接口的12针Pmod连接器
- 遵循DigilentPmod接口规范类型2

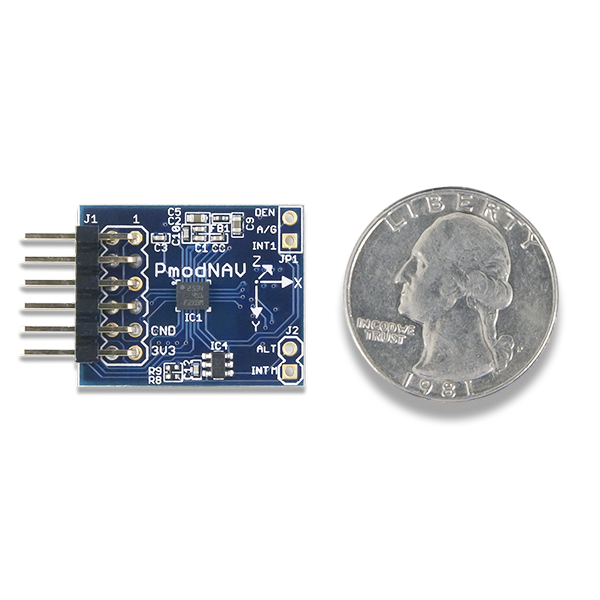

物理
宽度
0.8英寸(2.0厘米)
长度
1英寸(2.54厘米)

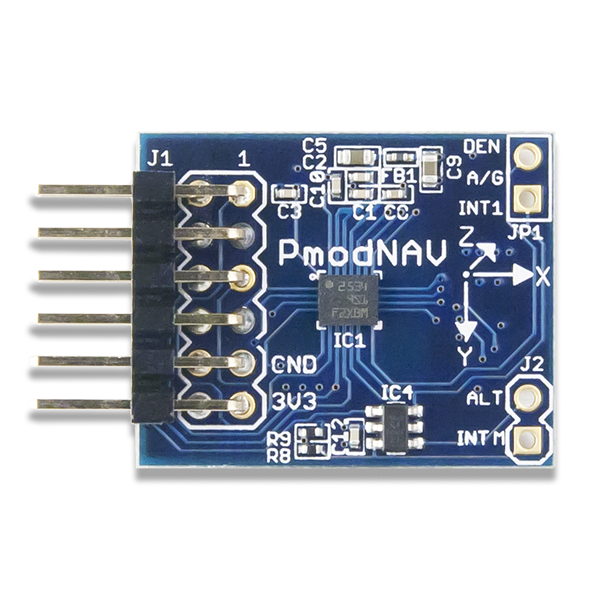

j - 1引出线
销1
CS_A / G
销2
SDI
销3
SDO
销4
SCK
销5
接地
销6
VCC
销7
INT
销8
DRDY_M
销9
CS_M
销10
CS_ALT
销11
接地
销12
VCC
J2引出线
销1
INT_M
销2
INT_ALT
JP1引出线
销1
INT_A / G
销2
DEN_A / G
