Pmod OC1
集电极开路输出
特性
  • 4个100mA (200mA最大)晶体管
  • 四输出钳位二极管
  • 40 v电压阈值
  • 6针Pmod端口与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
MMBT3904
参考手册
Pmod OC1参考手册
示意图
j - 1引出线
销1
P1
销2
P2
销3
P3
销4
P4
销5
接地
销6
VCC

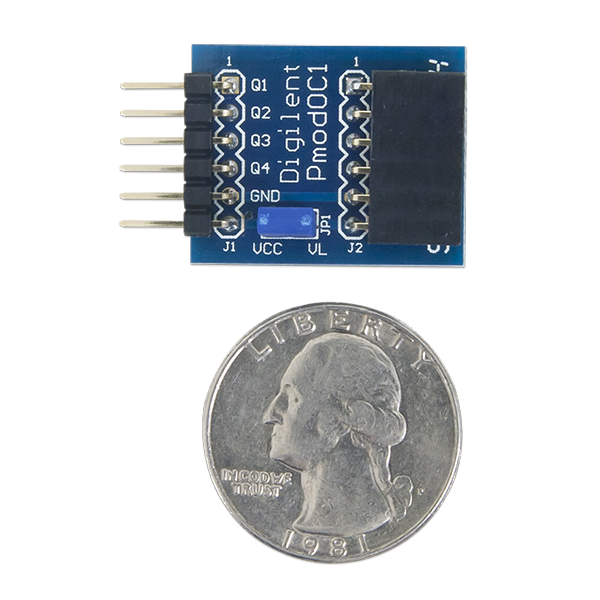

Digilent Pmod OC1 (Revision C)采用开集电极bjt驱动大电流应用。



教程

示例项目

微处理器
可编程逻辑
参考项目

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，
