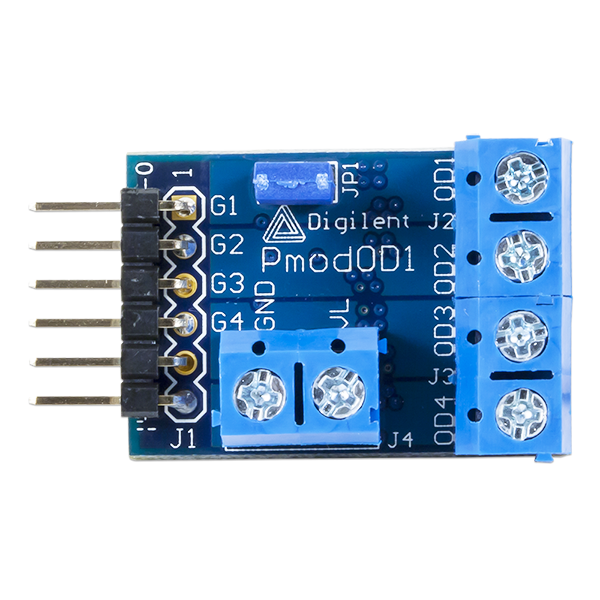

Pmod OD1
排水明沟输出
特性
  • 两个双功率n - fet
  • 舒适驱动器3.0 A的连续电流
  • 4.1 A峰值输出电流(t < 5s)
  • 最大输出电压20V
  • 四输出钳位二极管
  • 6针Pmod连接器与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v

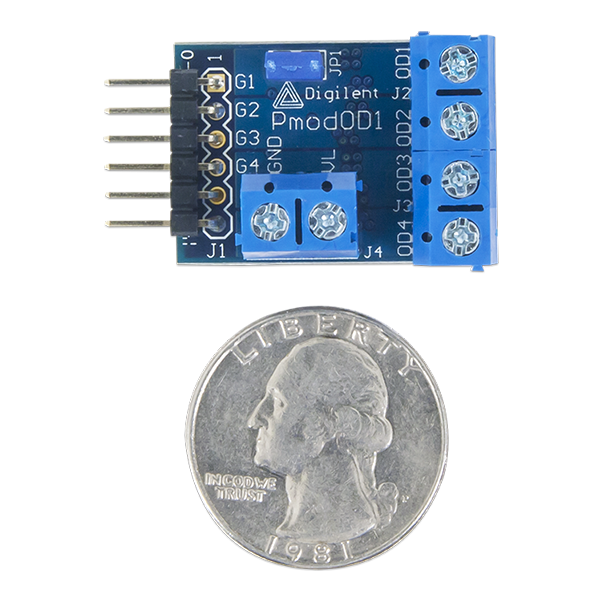

物理
宽度
1.15英寸(2.92厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
NTHD4508
参考手册
Pmod OD1参考手册
示意图
j - 1引出线
销1
G1
销2
G2
销3
G3
销4
G4
销5
接地
销6
VCC

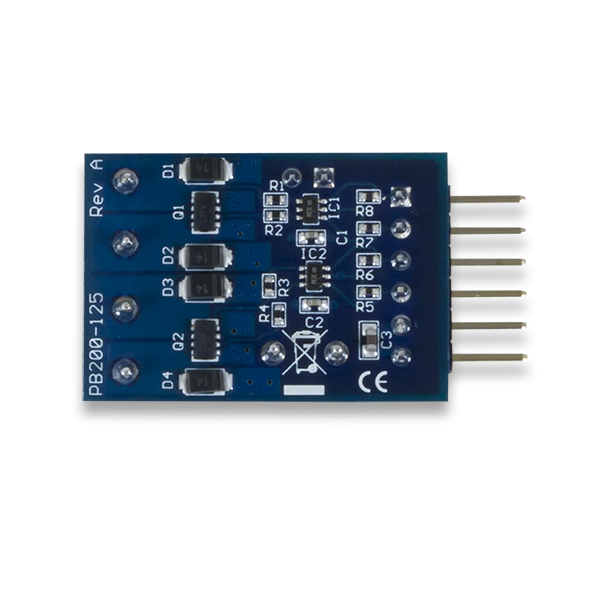

Digilent Pmod OD1(修订A)使用开漏mosfet驱动高电流应用。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
