Pmod OLED参考手册

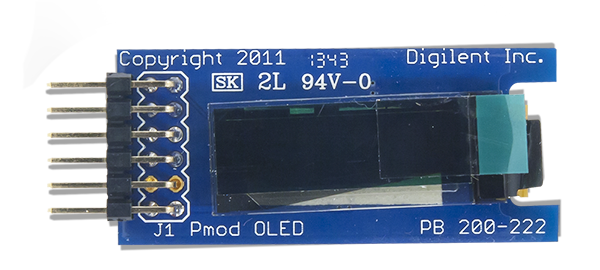

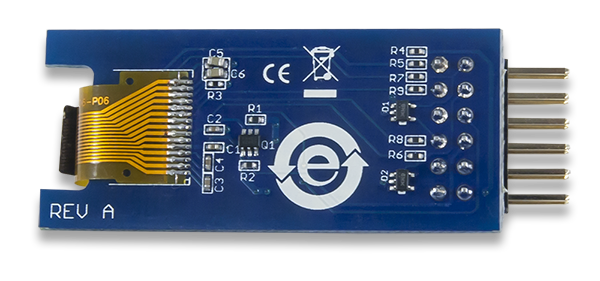

的Digilent PmodOLED(修订A)是有机的领导模块具有128×32像素显示。
下载本参考手册
特性
-
128×32像素图形OLED显示
-
时钟速度高达10兆赫
-
内部显示缓冲区
-
16种不同的亮度设置
-
PCB尺寸小，适合灵活的设计
-
带有SPI接口的12针Pmod连接器
功能描述
Pmod OLED采用Solomon Systech SSD1306显示控制器从主机板接收信息，并将所需信息显示在OLED屏幕上。
对接Pmod
Pmod OLED与主机板通过SPI协议．通过驾驶和保持芯片选择(CS)线在逻辑级别较低，用户可以发送命令和数据流到显示控制器基于数据/命令(D/C)引脚的状态。
作为图形显示界面，用户可以点亮OLED上的任何单个像素，显示预定义字符，甚至将位图加载到屏幕上。OLED显示屏有特定的开机和关机顺序，以确保设备的寿命。
有两个场效应晶体管(fet)控制显示器的两个电源。VDDC控制将电源切换到显示器的逻辑，VBATC控制将电源切换到OLED显示器本身。这两个引脚有上拉电阻关闭各自的电源，当他们不被驱动低打开电源。
接通电源的序列
-
给VDD上电。
-
发送Display Off命令。
-
初始化显示到所需的操作模式。
-
清晰的屏幕。
-
给VBAT上电。
-
推迟100 ms。
-
发送Display On命令。
关机顺序
-
发送关闭显示命令
-
关机VBAT
-
延迟100毫秒
-
关机VDD

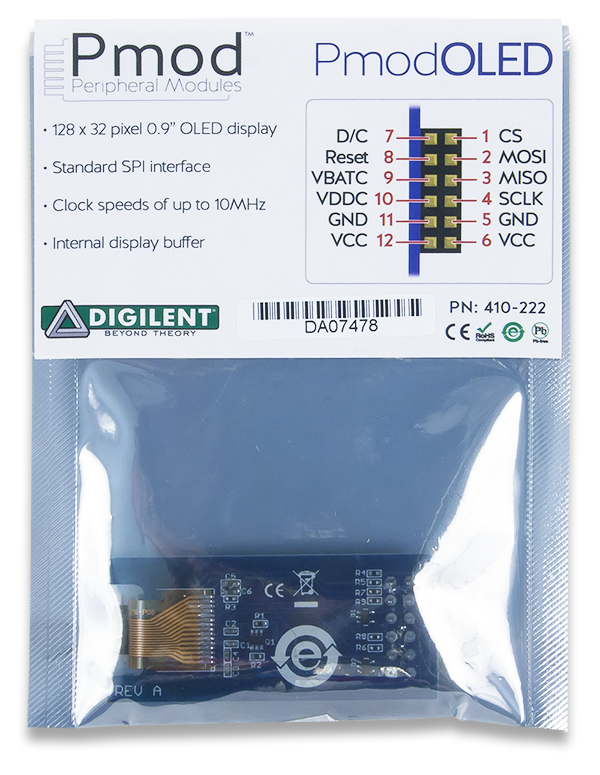

下面是Pmod OLED的引脚表。
引出线描述表
| 头j - 1 | ||||||
|---|---|---|---|---|---|---|
| 销 | 信号 | 描述 | 销 | 信号 | 描述 | |
| 1 | CS | 芯片选择 | 7 | D / C | 数据/命令控制 | |
| 2 | 莫西人 | Master-Out-Slave-In | 8 | RES | 电源复位 | |
| 3. | 数控 | 没有连接 | 9 | VBATC | Vbat电池电压控制 | |
| 4 | SCK | 串行时钟 | 10 | VDDC | 逻辑电压控制 | |
| 5 | 接地 | 地面电源 | 11 | 接地 | 地面电源 | |
| 6 | VCC | 电源(3.3 v) | 12 | VCC | 电源(3.3 v) | |
尽管欢迎用户为Pmod创建自己的接口代码OLED如果他们愿意，可以使用预先构造的库来提供初始化显示和将简单文本和图形呈现到屏幕上的函数。它们可以在Pmod上找到OLED资源中心可以直接使用，也可以作为更复杂图形库的起点。
Pmod OLED的任何外部电源必须在1.65V和3.3V以内;然而，建议Pmod在3.3V下工作。
物理维度
针头上的针间距为100密耳。PCB是1.8英寸长在侧面平行于针头上的针和0.8英寸长在侧面垂直于针头。
额外的信息
Pmod OLED的原理图已提供在这里．关于显示控制器的附加信息，包括通信模式和芯片的具体时间可以通过检查其数据表找到在这里．同样，也可以找到用于显示的数据表在这里．
可以找到演示如何从Pmod OLED获取信息的示例代码在这里．
如果你对Pmod OLED有任何问题或评论，请在相关的章节(“附加板”)下发布Digilent论坛．
