Pmod PIR
被动红外运动传感器
特性
  • 优化的低功耗模式
  • 高灵敏度中心，适用于小物体的小运动
  • 正常的灵敏度中心用于大型物体的较大运动
  • 探测到5米外的移动。
  • 6-pin Pmod端口GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
1.8 V到3.3V
物理
宽度
0.8英寸(2.032 cm)
长度
1.20英寸(3.048厘米)
j - 1引出线
销1
运动检测
销2
N/A
销3
N/A
销4
N/A
销5
接地
销6
VCC
产品合规
宏达电
8473301180
ECCN
EAR99

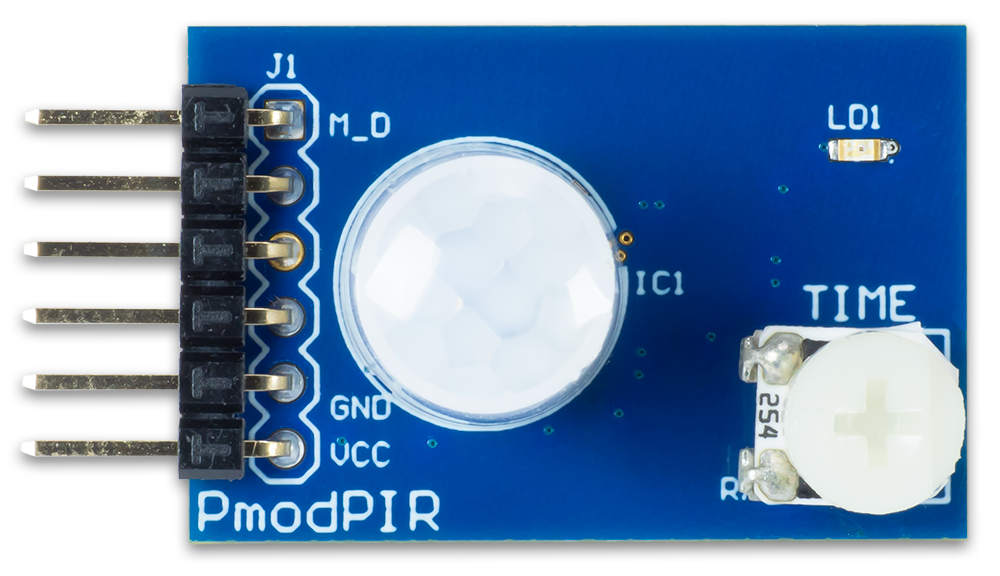

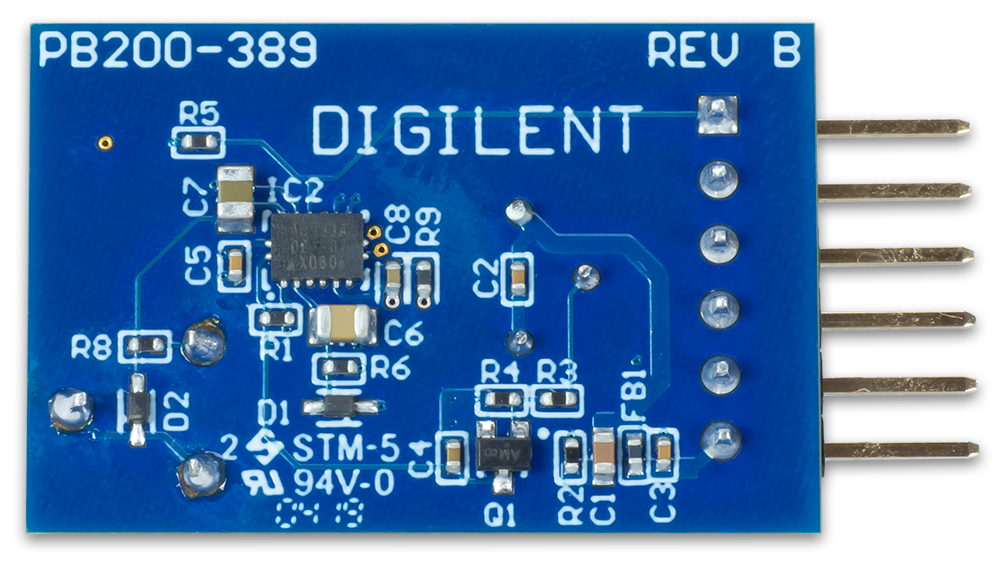

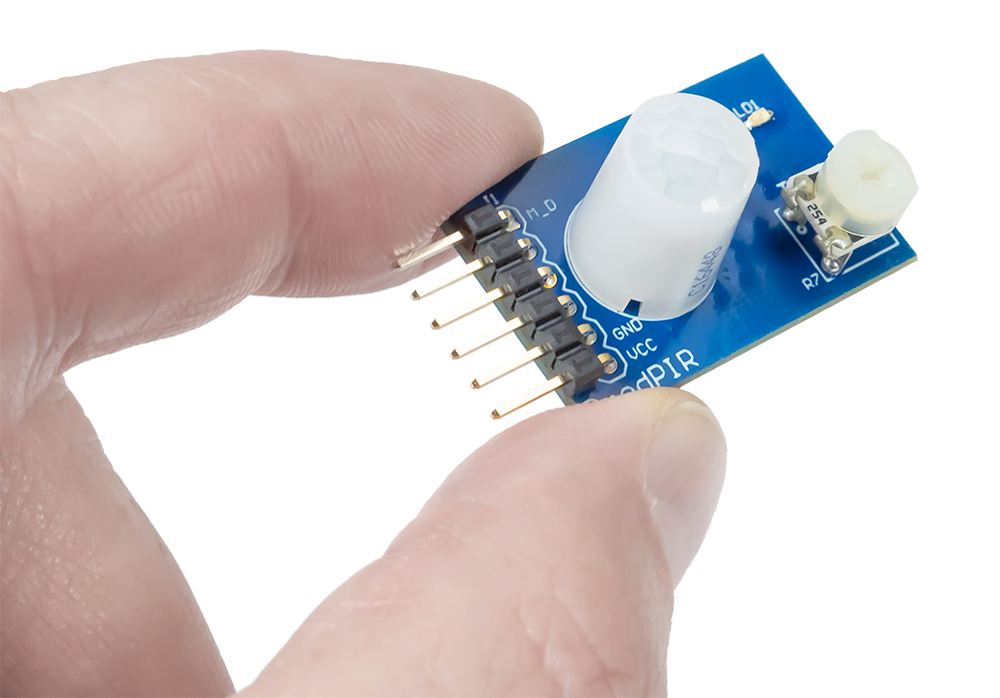

Digilent Pmod PIR(修订版B)是一种被动红外传感器，用于在低功率下监测移动。与EKMC1601111，你可以探测到5米外的移动。



文档

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，，
