Pmod PMON1
电力监控
特性
  • 监测电流低于1.058 A
  • 广泛的可配置警报条件
  • 监控电压从3.16 V到26 V
  • 可配置的设备地址为多达九个模块在一个单一的系统
  • 带I2C接口的2×4-pin连接器
电
公共汽车
我²C
规范版本
1．0
逻辑电平
3.3 v
物理
宽度
1.2英寸(3.05厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
AD5112，ADM1191
参考手册
Pmod PMON1参考手册
示意图
j - 1引出线
引脚1和2
CONV
引脚3和4
警报
J2引出线
引脚1和2
sci
引脚3和4
SDA
引脚5 & 6
接地
引脚7和8
DVDD
J3引出线
销1
文
销2
接地
销3
输出电压

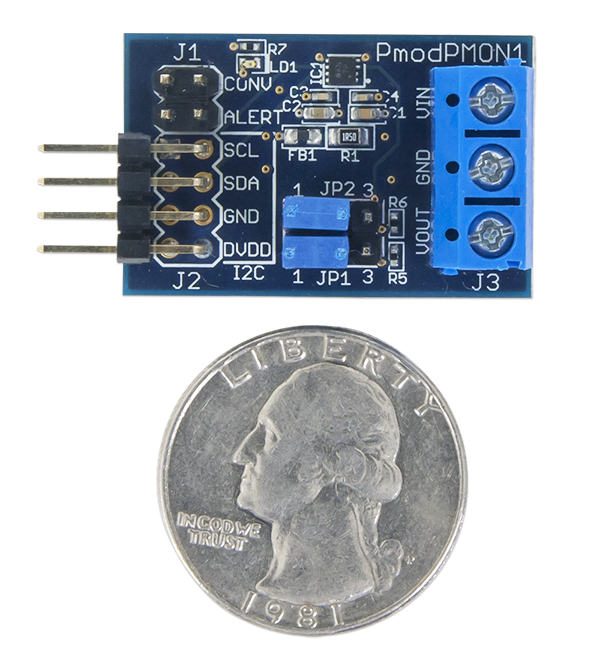

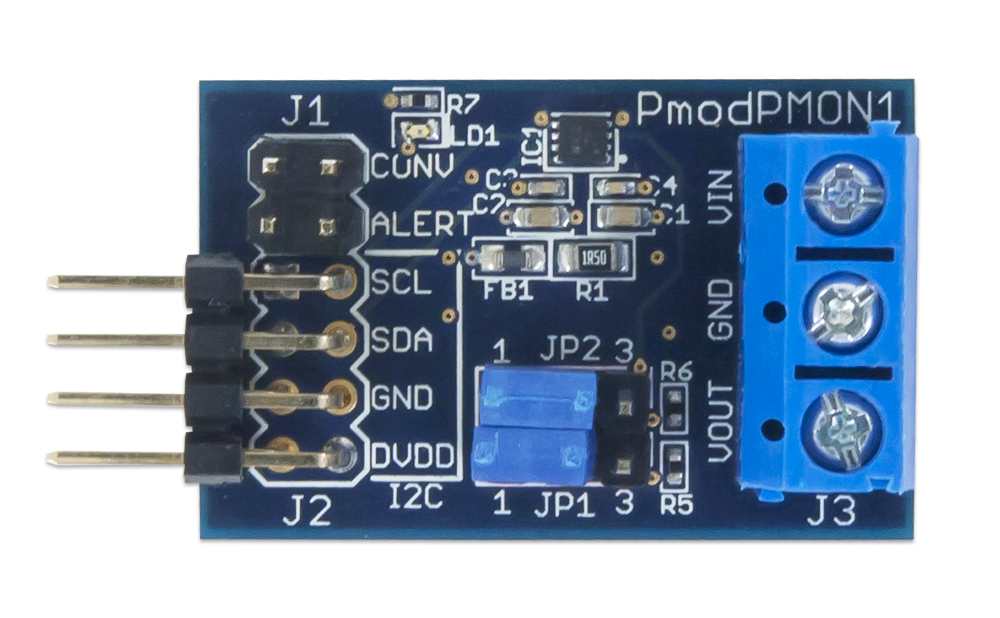

Digilent Pmod (Revision B)采用模拟设备AD5112和ADM1191创建一个系统功率监视器。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范1.0版本:PDF
，，，，，
