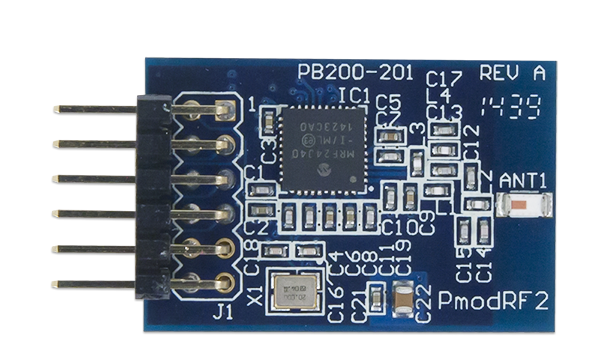

Pmod RF2
IEEE 802.15射频收发器
特性
  • IEEE 802.15兼容的射频收发器
  • 支持ZigBee、MiWi和MiWi P2P无线网络协议
  • ISM波段2.405 - -2.48GHz操作
  • 综合20兆赫和32.768振荡器电路
  • 带有SPI接口的12针Pmod连接器
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v

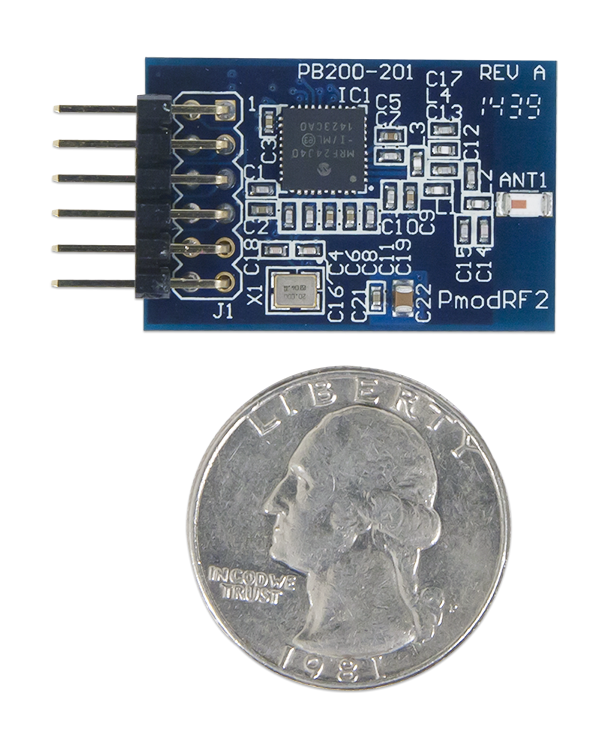

物理
宽度
1.2英寸(3.05厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
MRF24J40
参考手册
Pmod RF2参考手册
示意图
j - 1引出线
销1
~ CS
销2
SDI
销3
SDO
销4
SCK
销5
接地
销6
VCC
销7
INT
销8
~ RST
销9
之后
销10
数控
销11
接地
销12
VCC

Pmod RF2增加射频通过Microchip®MRF24J40 IEEE 802.15.4™2.4GHz进行通信射频收发器模块。通过SPI与设备通信，用户可以通过可在Microchip网站下载的ZigBee®、MiWi™和MiWi P2P软件栈以高达625 kbps的速度传输数据:www.microchip.com/wireless．



教程

- - -

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
