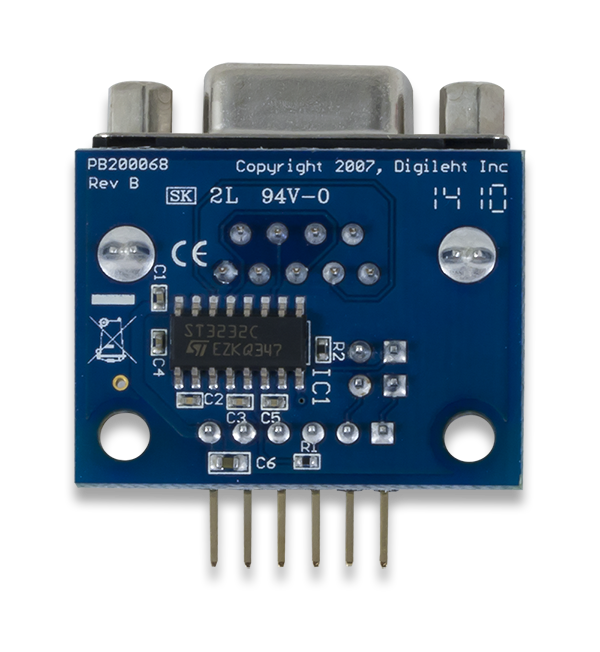

Pmod RS232
串行转换器和接口标准
特性
  • 标准RS232 DB9连接器
  • 可选的RTS和CTS握手功能
  • 6针Pmod连接器与UART接口
电
公共汽车
UART
规范版本
1．0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
1.3英寸(3.30厘米)
设计资源
坏的部分

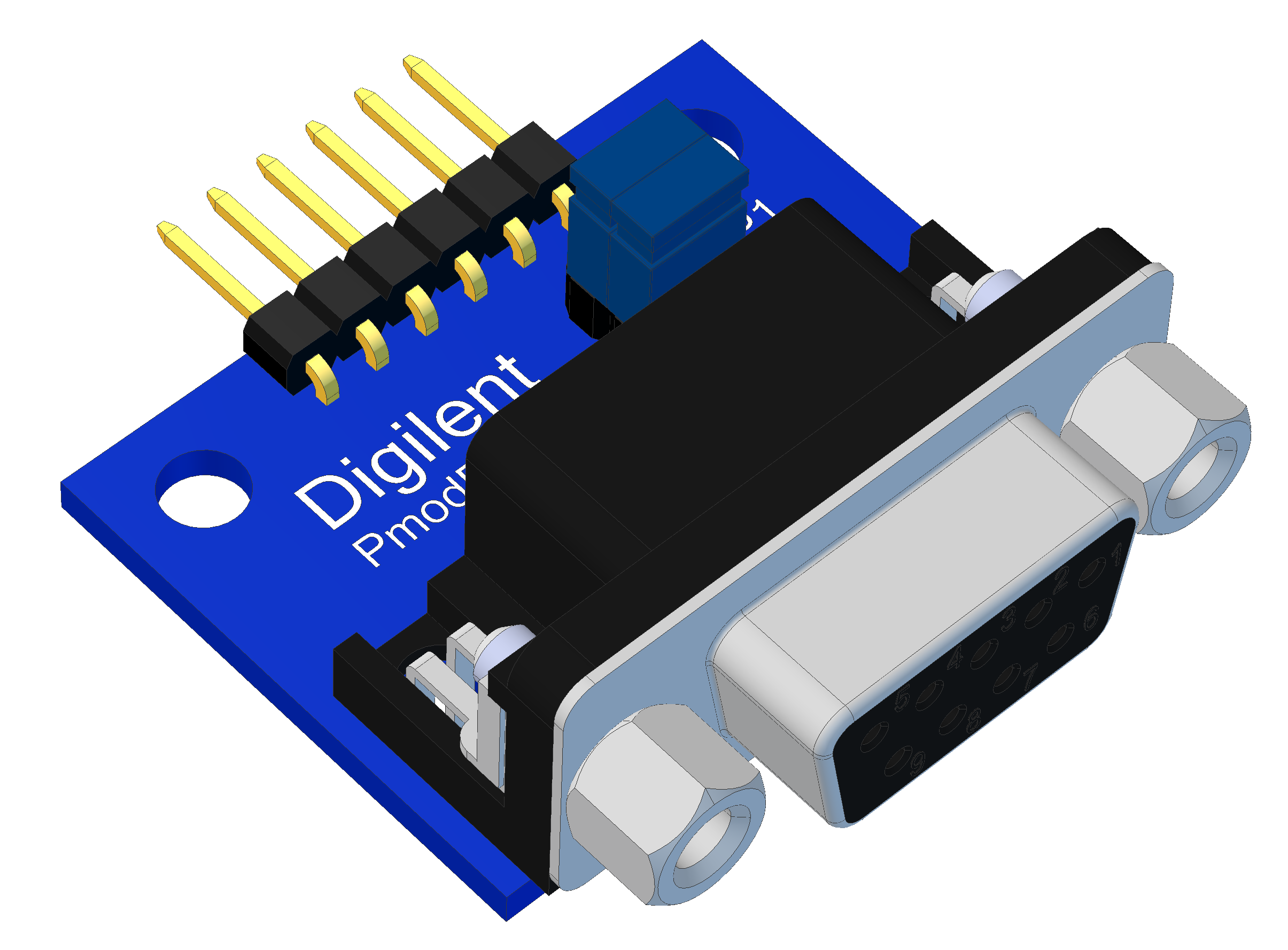

3 d CAD文件
STP文件
文档
主要集成电路
MAX3232收发器
参考手册
Pmod RS232参考手册
示意图
j - 1引出线
销1
CTS
销2
即时战略游戏
销3
TXD
销4
RXD
销5
接地
销6
VCC

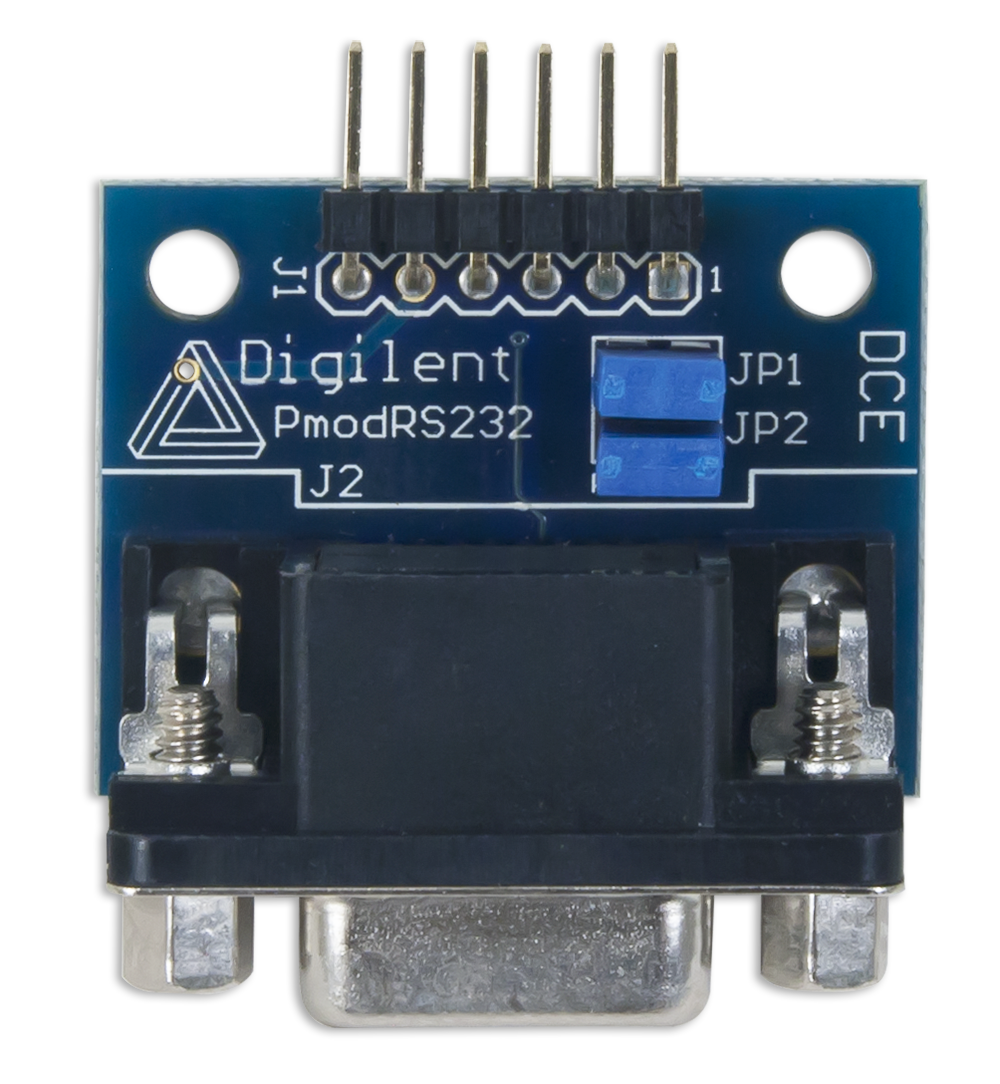

Digilent Pmod RS232(修订B)转换之间的数字逻辑电压水平RS232电压水平。RS232模块被配置为DCE (data communications equipment)设备。它通过直通电缆连接到数据终端设备(DTE)设备，如PC机的串口。



教程

示例项目

微处理器
可编程逻辑
参考项目

额外的资源

  • 规范版本1:PDF
，，，，，
