Pmod RS485
高速孤立的通信
特性
  • 高速RS-485通讯模块
  • 隔离的RS-485/RS-422接口用于嘈杂环境
  • 16Mbps最大数据速率
  • 在一总线上连接最多256个节点
  • 差分半双工或全双工通信
  • 热关机和±15kV ESD保护
  • 6针Pmod端口与UART接口
电
公共汽车
UART
规范版本
1.2.0
逻辑电平
3.3 v

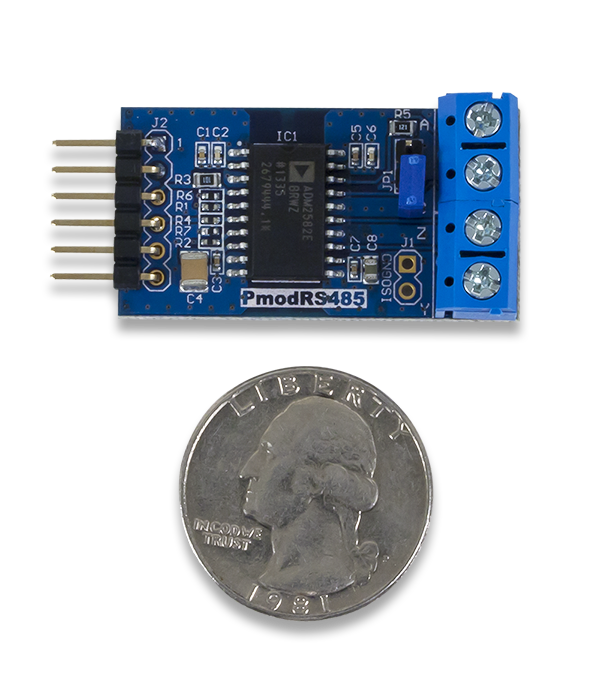

物理
宽度
1.5英寸(3.81厘米)
长度
0.80英寸(2.03厘米)
文档
主要集成电路
ADM2582E
参考手册
Pmod RS485参考手册
示意图
三维CAD模型
STP文件
J2引出线
销1
~再保险
销2
TXD
销3
RXD
销4
德
销5
接地
销6
VCC
产品合规
宏达电
8473301180
ECCN
EAR99

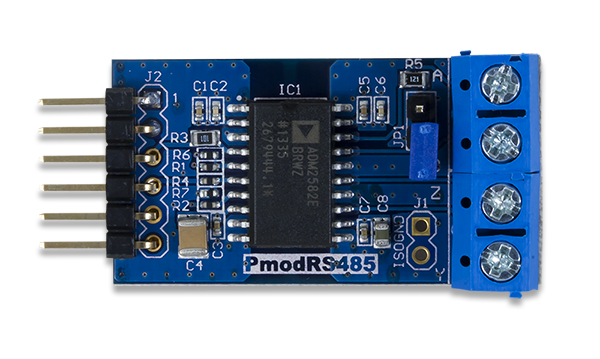

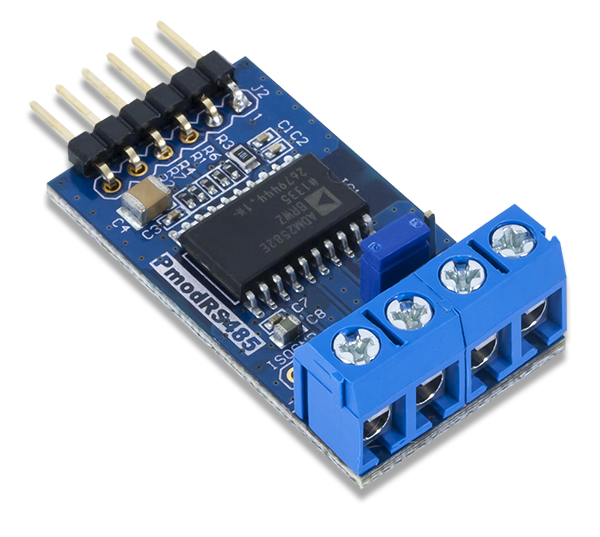

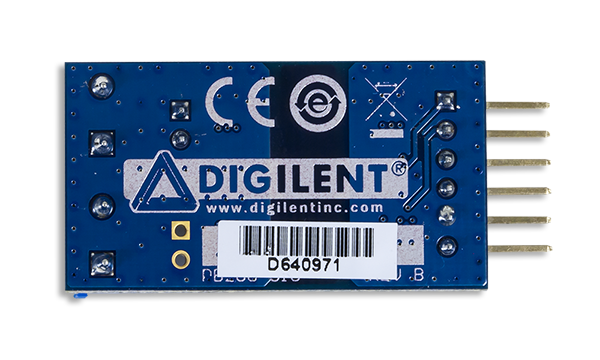

Digilent Pmod RS485(修订版B)利用RS-485通信协议为高速通信线路提供信号和电源隔离。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
