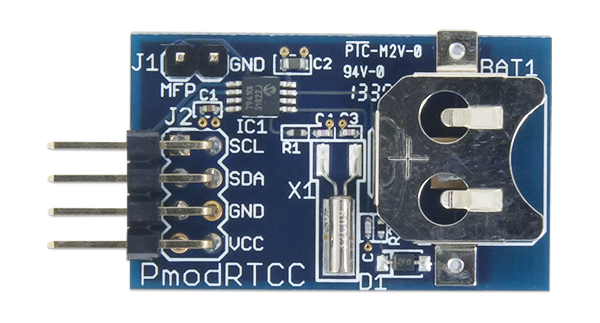

PMOD RTCC.

买 参考手册 技术支援
PMOD RTCC.
实时时钟/日历
特征
  • 与锂硬币电池备份的实时时钟/日历
  • 多功能引脚输出，可以产生方波
  • 两个可用的警报
  • 128字节EEPROM.
  • 64字节SRAM.
  • 2×4引脚连接器带I2C接口
电气
公共汽车
I²C.
规格版本
1.0
逻辑级别
3.3V.
身体的
宽度
1.3 IN（3.30厘米）
长度
0.80英寸（2.03厘米）
设计资源
弗里丁的部分
文件
主要IC.
MCP74910
参考手册
PMOD RTCC参考手册
原理图
J1引脚声
PIN 1和5
SCL.
PIN 2和6
SDA.
PIN 3和7
GND.
PIN 4和8
vcc.

Digilent Pmod.RTCC.（修订A）是一种具有电池备份功能的实时时钟和日历模块。



教程

示例项目

微处理器
可编程逻辑

额外资源

  • 规格版本1：PDF.
