PMOD SSD.

买 参考手册 技术支援
PMOD SSD.
七段显示
特征
  • 两位高亮度七段显示
  • 轻松查看计数器或计时器
  • 常见的阴极配置
  • 两个6针PMOD连接器GPIO.界面
电气
公共汽车
GPIO.
规格版本
1.2.0
逻辑级别
3.3V.
身体的
宽度
1.0英寸（2.54厘米）
长度
1.7 in（4.32 cm）
设计资源
弗里丁的部分
文件
参考手册
PMOD SSD参考手册
原理图

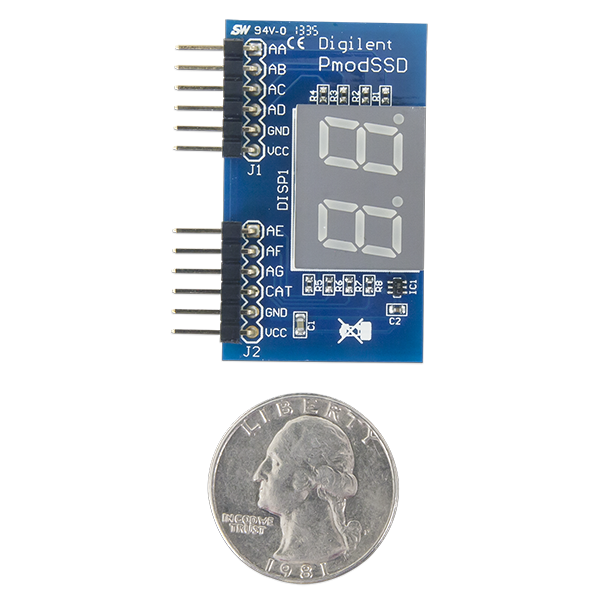

J1引脚声
销1
AA.
销2
AB.
PIN 3.
AC.
PIN 4.
广告
销5.
GND.
销6.
vcc.
J2引脚声音
销1
AE.
销2
AF.
PIN 3.
AG
PIN 4.
C
销5.
GND.
销6.
vcc.

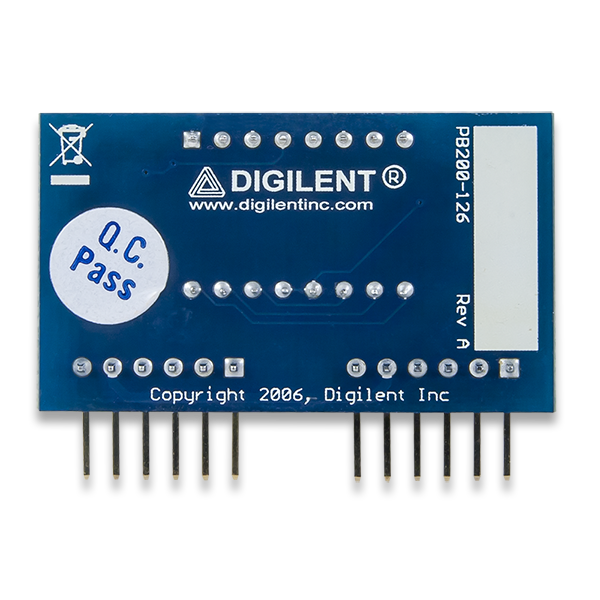

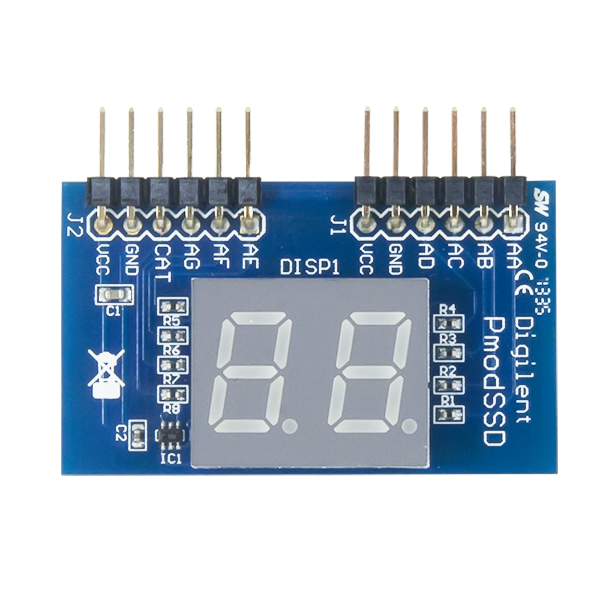

Diulent PMOD SSD（修订A）是一个常用于显示计数器或计时器的2位七段显示器。



教程

示例项目

微处理器
可编程逻辑
  • ARTY A7 100T项目使用用户TIM S创建的PMOD ACL2，PMOD CLS和PMOD 7SD。在Digilent论坛上论坛线程

额外资源

  • 规格版本1.2.0：PDF.
