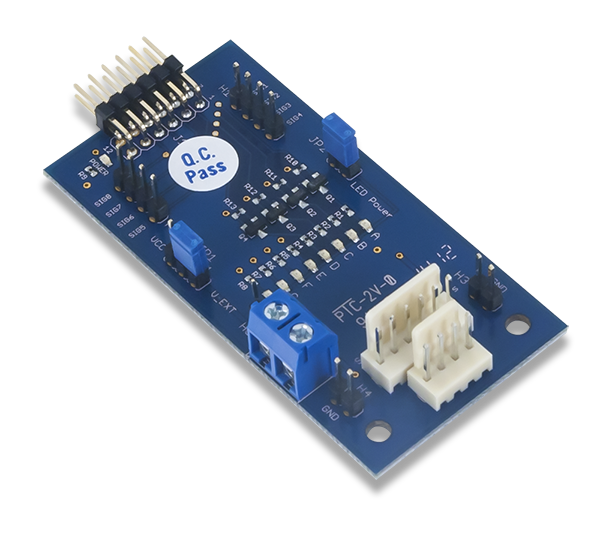

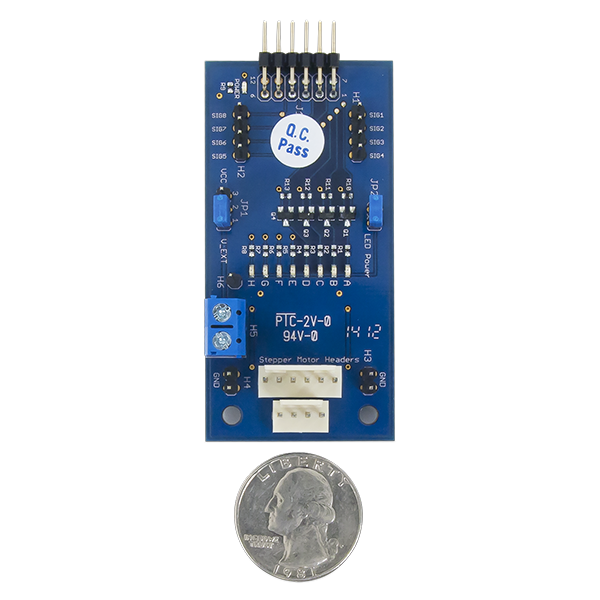

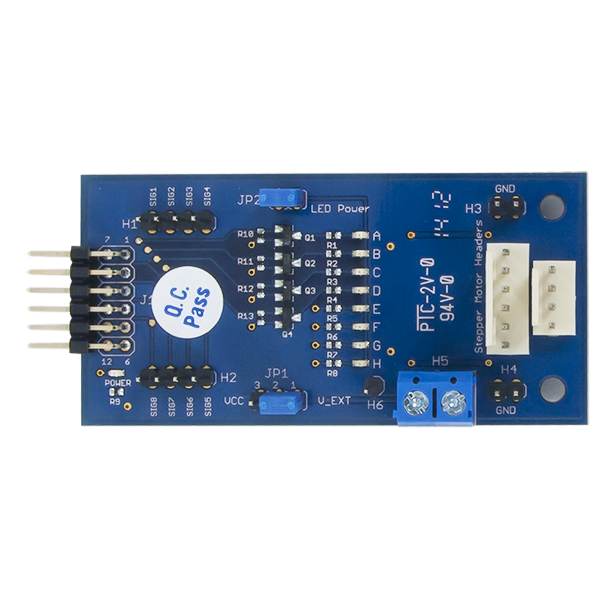

Pmod一步
步进电机驱动
特性
  • 步进电机驱动4和6针电机
  • 能同时驱动两个马达吗
  • 多个led指示信号传播
  • 可选配外部电源跳线
  • 2×6-pin Pmod连接器与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
2.8英寸(7.11厘米)
长度
1.3英寸(3.30厘米)
设计资源
坏的部分
文档
主要集成电路
L293DD
参考手册
Pmod STEP参考手册
示意图
j - 1引出线
销1
SIG1
销2
SIG2
销3
SIG3
销4
SIG4
销5
接地
销6
VCC
销7
SIG5
销8
SIG6
销9
SIG7
销10
SIG8
销11
接地
销12
VCC

请注意:Digilent目前不销售Pmod STEP兼容的步进电机。
Pmod STEP已不再生产，一旦当前库存耗尽，它将退役。

Digilent Pmod STEP(修订A)可以驱动4针或6针步进电机。
