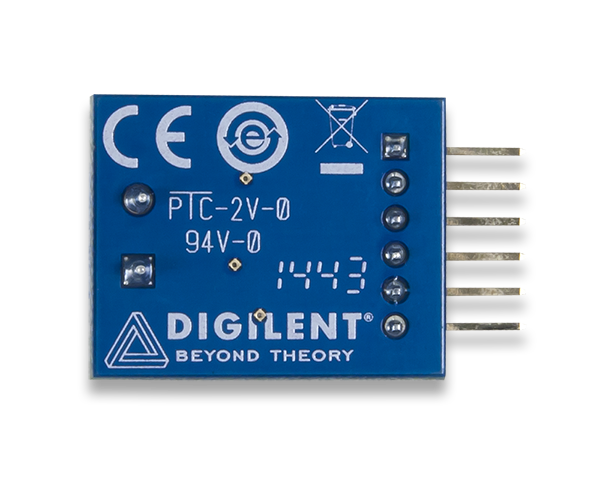

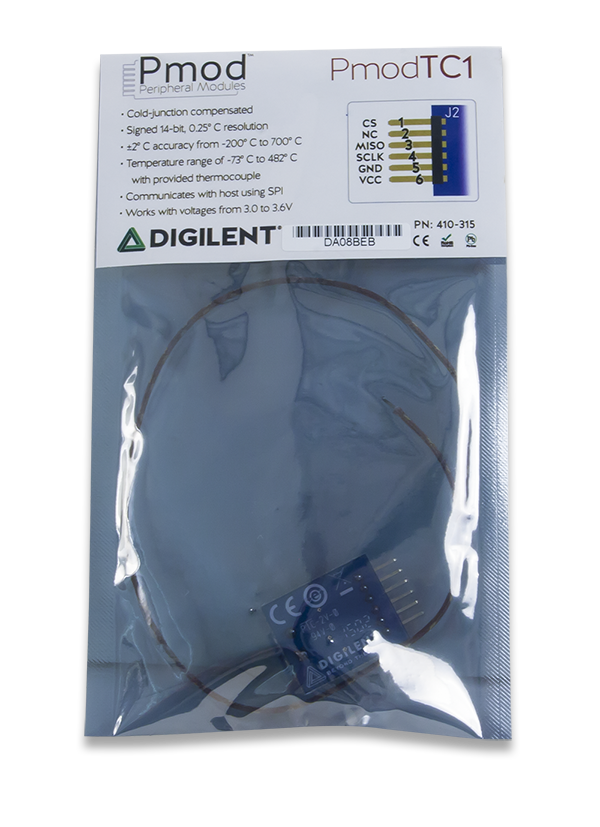

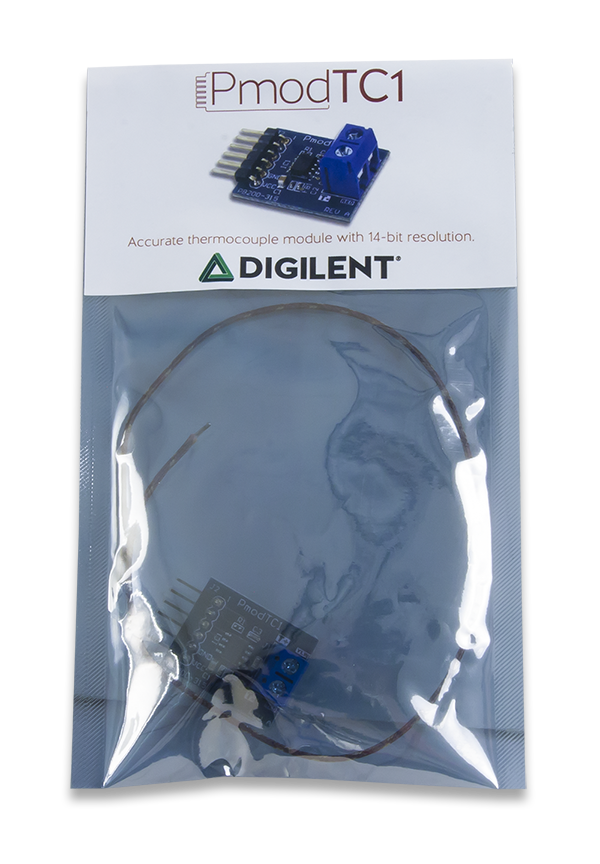

Pmod TC1

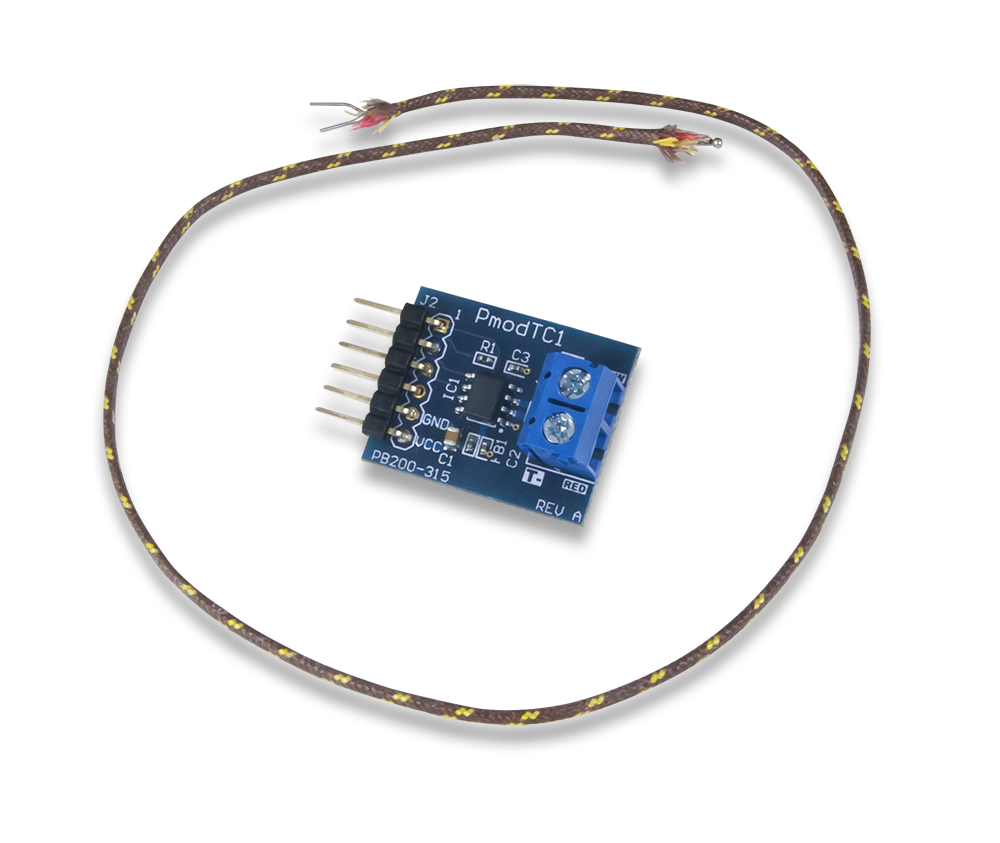

带导线的k型热电偶模块
特性
  • k thermocouple-to-digital转换器
  • 提供电线时，温度范围为-73°C至482°C
  • ±2°C精度从-200°C到700°C
  • 14位，0.25°C分辨率
  • 冷端温度补偿
  • 带SPI接口的6针Pmod端口
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
0.80英寸(2.03厘米)
文档
主要集成电路
MAX31855
热电偶丝
GG-K-24
参考手册
Pmod TC1参考手册
示意图
三维模型
三维模型
j - 1引出线
销1
CS
销2
数控
销3
味噌
销4
SCLK
销5
接地
销6
VCC

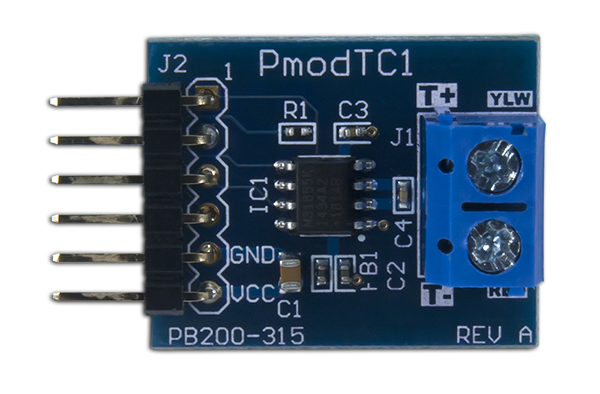

Digilent Pmod TC1(修订版A)是一个冷结热电偶-数字转换器模块，设计用于经典的k型热电偶线。与Maxim集成的MAX31855，该模块报告测量温度在14位0.25°C分辨率。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
