Digilent提供了一个针对Digilent Zybo Z7-20板的Pmod ToF演示，将与Xilinx SDK开发环境一起使用。
为了实现Pmod ToF功能，库访问Pmod ToF硬件。它有多个软件模块，对应不同的硬件模块。
它被设计在Digilent Zybo Z7-20板上运行，该板作为Pmod ToF的系统板。Pmod ToF连接到Zybo Z7-20，并通过Pmod连接器上的数字引脚访问。

本用户指南的主要章节包括:

• 硬件配置（Vivado块设计）
• 演示总体结构
• 演示模块

• Zybo Z7-20董事会
• PMOD TOF.
• 微型usb电缆

• Vivado Design Suite & Xilinx SDK 2019.1
  • 必须使用版本2019.1生成项目
• 勤奋的董事会支持文件Vivado
  • 遵循Vivado板文件为Digilent 7系列FPGA板关于如何安装Vivado板支持文件的指南。
• Vivado-Hierarchies
  • 遵循向Vivado IPI设计中添加分层块关于如何添加Pmod层次块的指南。

Zybo Z7-20 Pmod ToF项目库邮政编码Git存储库

1)对于这个演示遵循步骤1)，2)和5)SDK从使用Digilent Github演示项目教程。
2)确保你的Pmod ToF插入你的ZyboZ7-20的Pmod端口JB。

请阅读Pmod ToF硬件和校准细节节以获取使用此演示时的附加信息。

为这个演示实现的Vivado硬件配置(Vivado块设计)有以下特性:

• 基本Zynq配置，启用UART_PS1
• Pmod ToF层次结构块(在vivado库的层次结构分支中找到，参见先决条件)，其中包含以下ip:
  • AXI IIC
  • 阿喜GPIO.
  • Pmod桥

在这个演示中，Pmod ToF必须插入Zybo-Z7-20上的Pmod连接器JB中。用户可以选择使用不同的Pmod连接器，但XDC文件中约束的引脚必须更改为新的Pmod连接器。

当使用Pmod ToF分级块时，用户必须连接Pmod ToF的上拉跳线(JP1、JP2、JP3和JP4)。

下图显示了块设计。

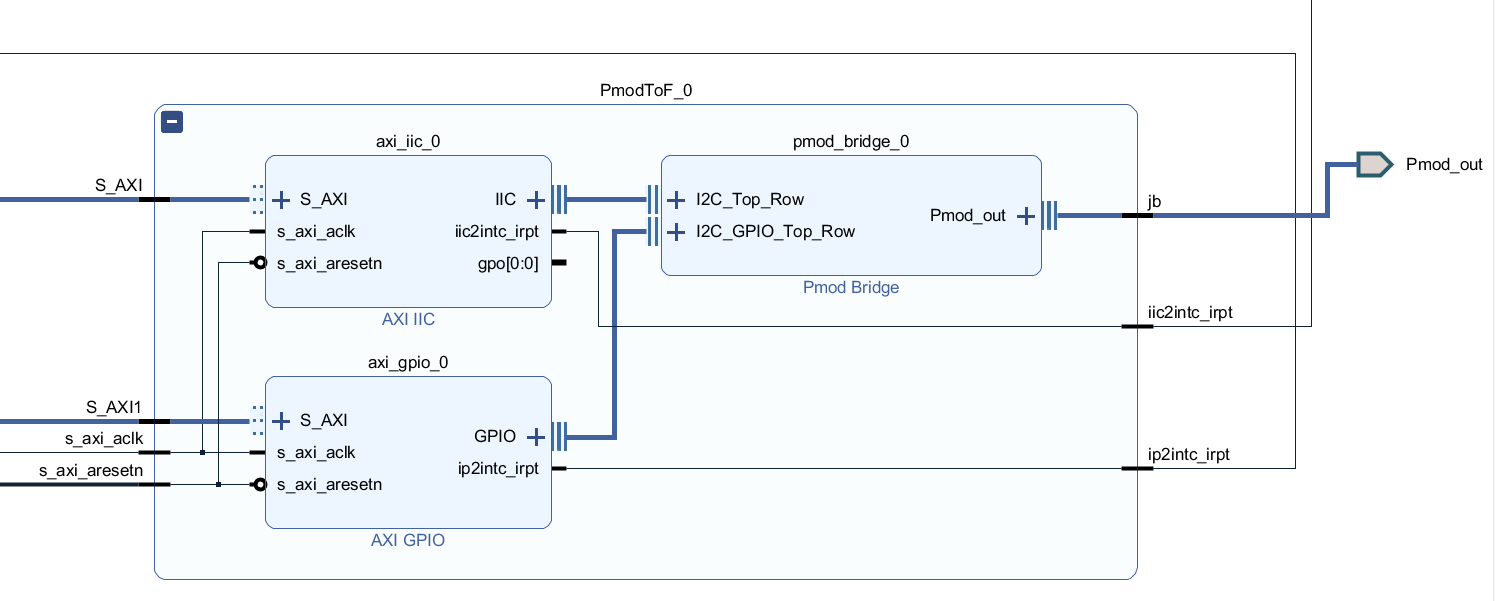

下图显示了PmodToF分层块设计(PmodToF_0扩展)。

下图显示了演示模块以及它们之间的链接。

创建这个演示是为了展示Pmod ToF的功能。请查阅Pmod ToF分层块库文档，以全面描述包含Pmod驱动程序的层次块。除了这些功能之外，该演示还提供了两个扩展Pmod ToF功能的额外模块。

的UART模块提供系统板的UART接口(USB - UART接口)与上位机之间的通信。

的PmodToFCMD模块用于解释UART命令。

除了Pmod ToF库模块外，还可以在Pmod ToF分层块库文档中，还有另外两个模块扩展了Pmod ToF功能。这些模块描述如下:

• PmodToFCMD模块
• UART模块

PmodToFCMD模块实现了一个命令解释器，它具有以下功能:

1. 该模块通过UART监听单个Pmod ToF命令。用户必须通过连接到Zybo Z7-20单板对应的USB端口的终端提供这些命令。
2. 命令由PmodToFCMD模块识别，并通过对必要模块的调用实现。
3. 命令解释器通过UART发送命令的输出消息（请参阅UART模块），可以在终端中看到。


重要的是要遵守每个司令部的预期形式。函数中实现命令解释器循环PmodToFCMD_CheckForCommand函数。
以下列表列举了在PmodToFCMD模块中实现的命令:

• ToFMeasure
• ToFStartCalib
• ToFSaveCalib
• ToFRestoreFactCalib
• ToFReadSerialNo

有关校准的详细信息，请参见校准部分Pmod ToF分层块库文档。

空白PmodToFCMD_CheckForCommand ();

<无>

<无>

这个函数检查UART是否收到了命令。

它将接收到的命令与命令数组中定义的命令进行比较。如果识别出该命令，则相应处理该命令。

# include“PmodToFCMD.h”

PmodToFCMD_CheckForCommand ();

“ToFMeasure”

该命令启动测量并显示设备通过UART测量的距离。在运行此命令之前，重要的是执行手动校准，或者将校准存储在中，然后从eepm从用户区域或工厂校准恢复eepm．

<无>

发出命令后:“OK，距离测量D = x mm。”

“ToFStartCalib, <距离值>”

“ToFStartCalib, 1.5”

在1.5米的距离进行校正。

这个命令执行手动校准。它调用所有3校准例程描述在ISL29501固件程序(an1724.pdf)文档。

“ToFSaveCalib”

<无>

该命令用于将校准数据写入eepm．
这个命令应该在校准数据发生更改后发出(在手动校准之后)，以便将它们保存在非易失性存储器中。

“ToFRestoreFactCalib”

<无>

该命令用于从中恢复出厂校准数据eepm．当运行此命令时，工厂校准数据来自eepm是读取然后写入用户校准区域的eepm并进入ISL29501寄存器。

“ToFReadSerialNo”

该命令从中检索12位序列号信息eepm并在UART上显示Pmod的序列号。

<无>

UART模块使用Zybo Z7-20单板的UART_PS1硬件接口，连接USB - UART，实现与主机通信所需的功能。
例如，使用该模块，可以通过USB电缆实现Zybo Z7-20和PC之间的UART通信。将Zybo Z7-20连接到PC创建一个新的COM端口，可用于简单的终端应用程序。
该模块在不中断的情况下初始化UART。轮询方法用于接收可用字符。
这个模块没有PmodToF功能。它只是用于提供通信功能。它不必包含在不需要通信的应用程序中(例如，一个应用程序使用液晶显示器连接到Zybo Z7-20板)。我们建议将模块初始化在波特率为115200一个基本的应用程序。
此模块仅由PmodToFCMD模块．
该模块提供了:
——初始化函数:

• UART_Init


—字符串发送功能:

• UART_PutString


—字符串接收功能:

• UART_GetString


与UART_Init (u32 dwBaudRate);

uint8_t -错误码:

该函数以指定的波特率初始化UART-PS控制器。

# include“uart.h”

UART_Init (115200);

空白UART_PutString (char szData [])

<无>

这个函数通过UART1传输以null结尾的字符串中的所有字符。
不发送终止null字符。

# include“uart.h”

UART_PutString(“Hello World \ r \ n”);

uint8_t UART_GetString(char* pchBuff, int cchBuff)

<无>

这个函数提供了一个通过UART1接收的以空结束的字符串，该字符串由UART中断处理程序放置在循环缓冲区中。

如果接收到的字符串在循环缓冲区中可用，则将该字符串复制到pchBuff字符串中并返回其长度。

否则，函数返回0。

# include“uart.h”

cchi = UART_GetString(uartCmd, 0x40);
