Pmod TPH2

买 参考手册 技术支持
Pmod TPH2
12针测试点头部
特性
  • 12个外部测试点header
  • 容易访问和测试信号通过
  • 12针Pmod连接器与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.3英寸(3.30厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
三维CAD模型
三维模型
文档
参考手册
Pmod TPH2参考手册
示意图
j - 1引出线
销1
P1
销2
P2
销3
P3
销4
P4
销5
接地
销6
VCC
销7
P7
销8
P8
销9
票数
销10
P10
销11
接地
销12
VCC

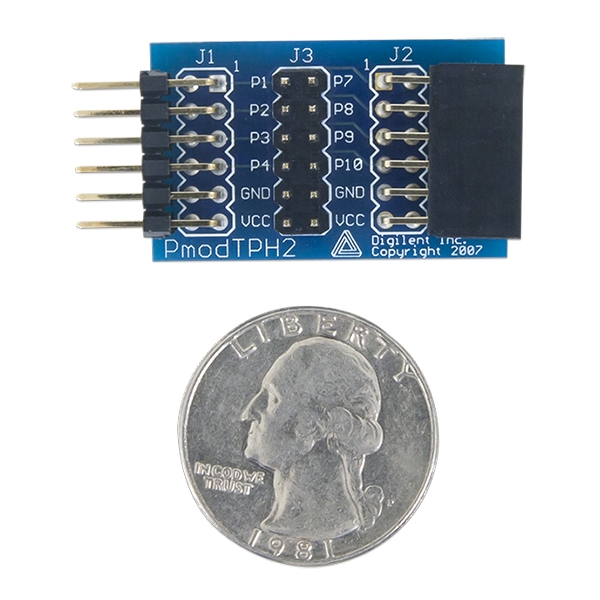

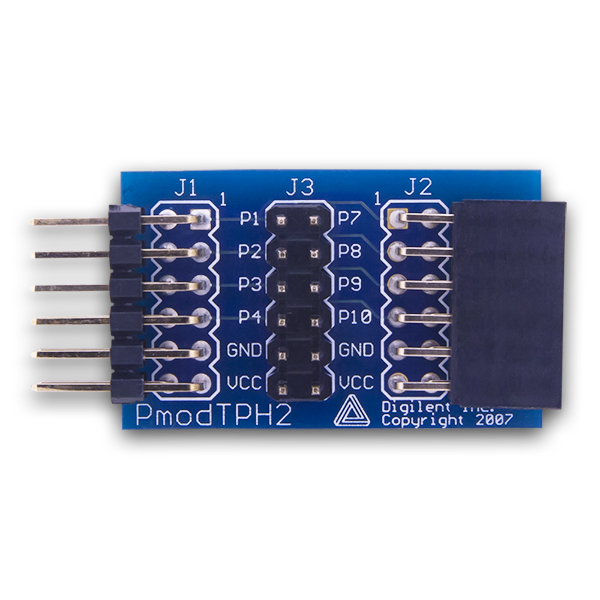

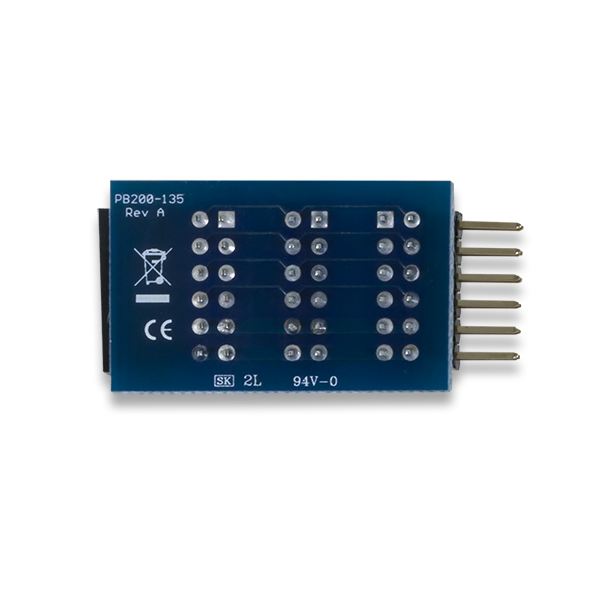

Pmod TPH2(修订A)是一个12点测试头，让用户可以轻松访问任何通过Pmod的信号。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
