Pmod USBUART
USB到UART接口
特性
  • USB到串行UART接口
  • 微型USB连接器
  • 选择电源系统板通过FTDI芯片
  • 6针Pmod连接器与UART接口
电
公共汽车
UART
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
3 d CAD文件
STP文件
文档
主要集成电路
FTDI FT232RQ
参考手册
Pmod USBUART参考手册
示意图
j - 1引出线
销1
即时战略游戏
销2
RXD
销3
TXD
销4
CTS
销5
接地
销6
VCC

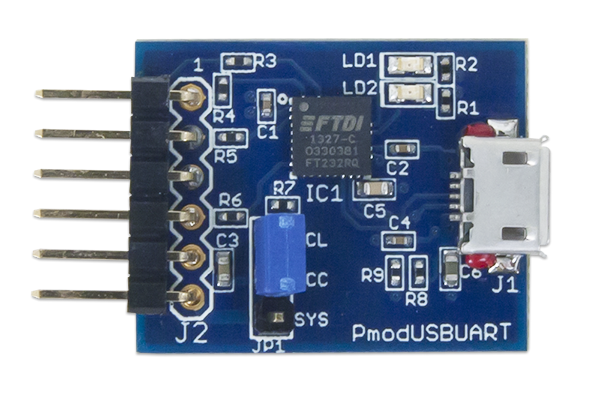

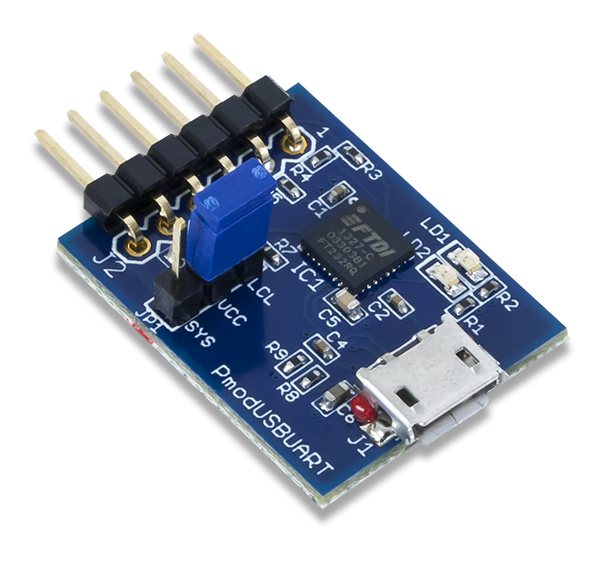

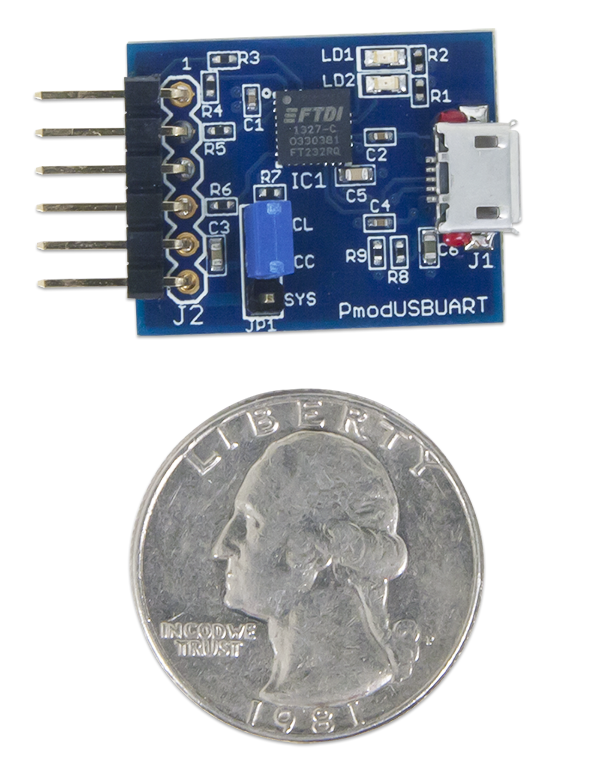

Digilent Pmod USBUART(修订版A)是一个USB到UART串行转换器模块，能够传输速率高达3 Mbaud。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
