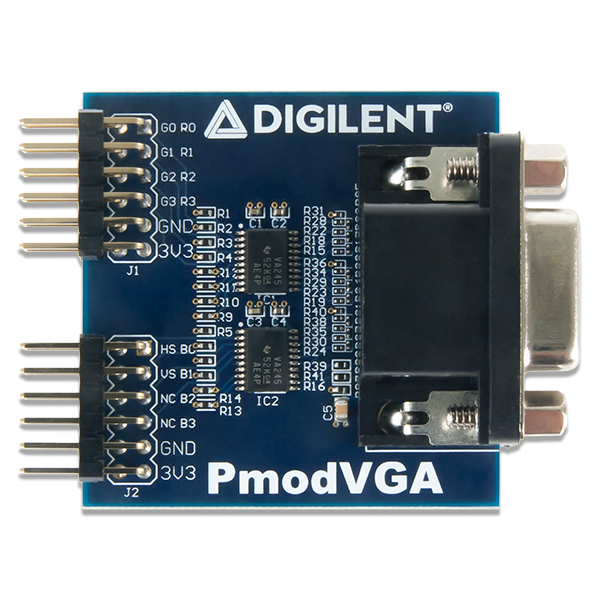

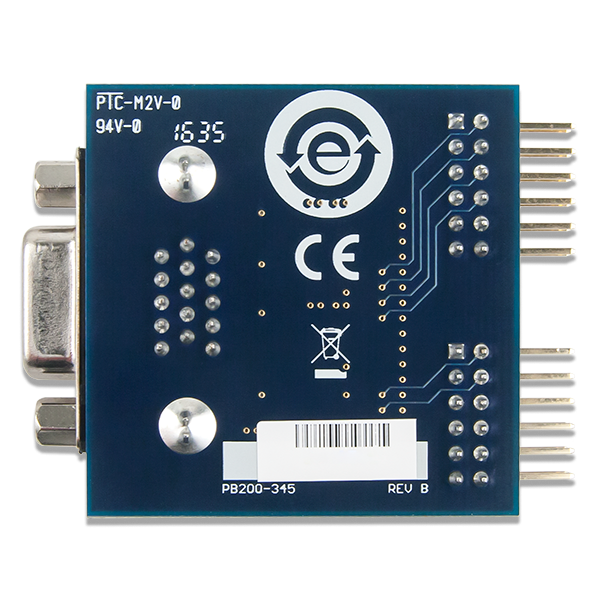

Pmod VGA
视频图形阵列
特性
- 标准VGA端口，用于连接常见的显示器
- 12位RGB444颜色深度
- 简单，高速R-2R电阻梯DAC
- 高速缓冲支持高达150像素的时钟兆赫
- 双12针Pmod连接器与GPIO接口

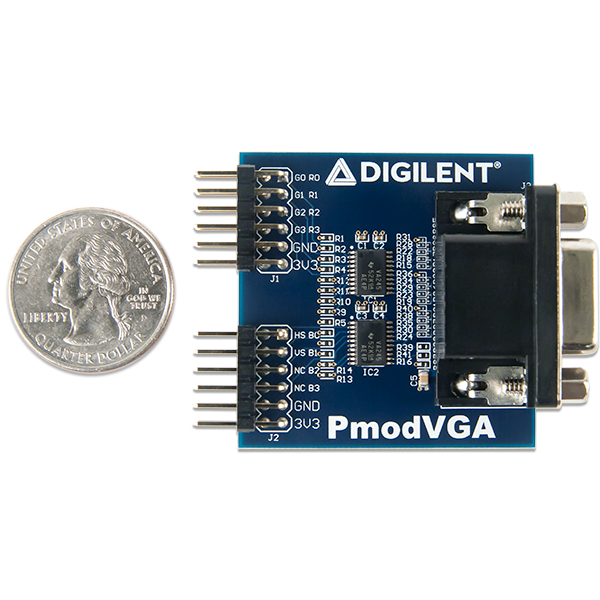

- 灵活设计的小型PCB尺寸1.7 " × 1.7 " (4.3 cm × 4.3 cm)
- 遵循勤勉Pmod接口规范
物理
宽度
1.7英寸(4.3厘米)
长度
1.7英寸(4.3厘米)
文档
示意图
j - 1引出线
销1
R0
销2
R1
销3
R2
销4
R3
销5
接地
销6
VCC
销7
B0
销8
B1
销9
B2
销10
B3
销11
接地
销12
VCC3V3
J2引出线
销1
G0
销2
G1
销3
G2
销4
G3
销5
接地
销6
VC3V3
销7
海关
销8
VS
销9
数控
销10
数控
销11
接地
销12
VCC
Pmod VGA (Rev. C)提供VGA接口，可以连接到任何连接Pmod的单板。VGA端口可以用来驱动标准显示器，如电视和监视器。主机板必须能够驱动一个快速并行数据总线，以正确地驱动一个显示器与Pmod VGA。
