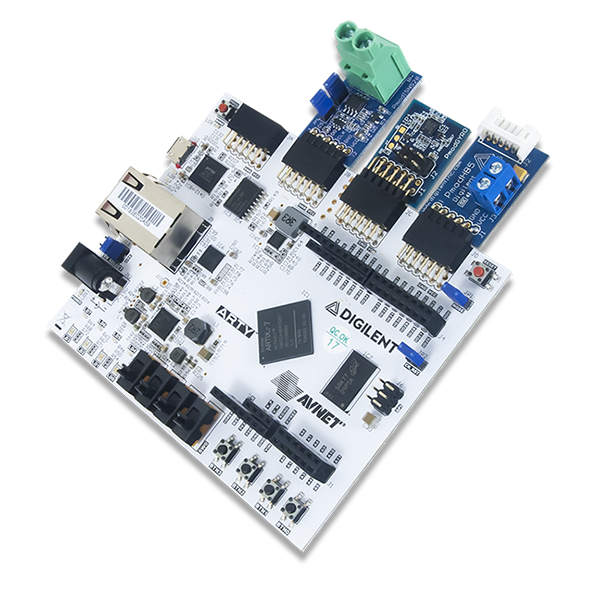

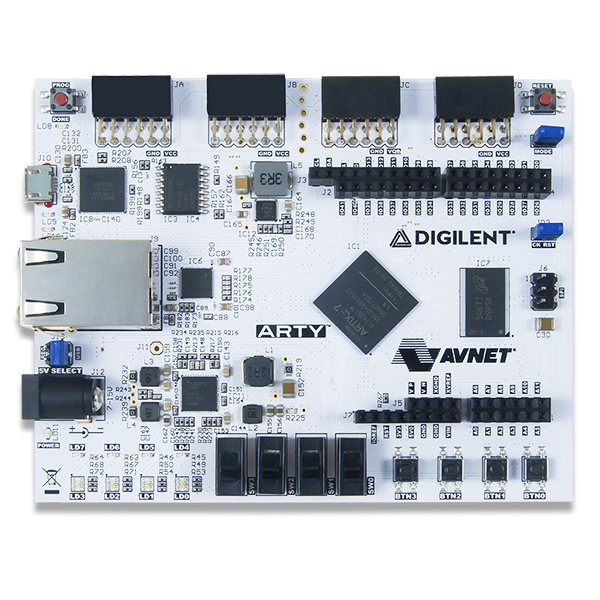

附庸风雅的A7
Artix-7 FPGA开发板
特性
- 可编程的JTAG和四spi Flash
- 片上模拟-数字转换器
主要规格
FPGA部分#
XC7A35TICSG324-1L (XC7A100TCSG324-1 *)
逻辑片
5200 (15850 *)
块内存
1,800 Kbits (4,860* Kbits)
DSP片
90 (240 *)
DDR3
256MB@ 667兆赫
内部时钟
450兆赫+
Quad-SPI闪光
16MB
以太网
10/100 Mbps
- (*A7-100变量值在括号中不同)
连通性和板载I/O
Pmod连接器
4
屏蔽连接器
Arduino / chipKIT兼容
开关
4
按钮
4
重置了
1
用户使
4
用户RGB LED
4
电
权力
USB
7-15v (2.5mm同轴)电源
7-15v (2.5mm同轴)电源
逻辑电平
3.3 v
物理
宽度
3.4
长度
4.3
设计资源
机械制图
产品合规
宏达电
8471500150
ECCN
EAR99
Arty A7，以前被称为Arty，是围绕Xilinx的Artix-7™现场可编程门阵列(FPGA)设计的一个随时可用的开发平台。它是专门为MicroBlaze软件处理系统而设计的。当在这种情况下使用，Arty A7成为最灵活的处理平台，您可以希望添加到您的收藏，能够适应任何您的项目需要。与其他单板计算机不同，Arty A7不局限于单一的处理外围设备:前一刻它是一个通信引擎，充满了UARTs、spi、iic和以太网MAC，下一刻它是一个精心制作的计时器，有12个32位计时器。
文档
教程
- 开始使用Digilent Pmod ip
- Vivado入门
- Vivado IP Integrator和Xilinx SDK入门
- 安装Vivado, Xilinx SDK, Digilent Board Files
- 在A7上运行RISC-V处理器
示例项目
- Arty A7-100 GPIO演示
- Arty A7-100 Pmod VGA演示
- 火炮A7-100 XADC演示
- Arty A7-35 GPIO演示
- Arty A7-35 Pmod VGA演示
- Arty A7-35 XADC演示
- Pmod I2S2 FPGA音量控制演示
- 在A7上运行RISC-V处理器
社区项目
-
Hackster项目：Arm design启动FPGA Cortex-M1环境监测
-
由亚当·泰勒创造。
-
包含使用ARM Cortex-M1与Arty S7的说明。
-
请注意：虽然这个项目是为Arty S7创建的，ARM的DesignStart FPGA材料也包含与Arty A7工作的基础项目。
-
请注意：使用DesignStart FPGA需要许可证。按照指南的描述，可以获得免费的90天试用license。
-
-
Hackster项目：Arm design启动FPGA cortex - m3机器人
-
由亚当·泰勒创造。
-
包含使用Arty S7 ARM Cortex-M3的说明。
-
请注意：虽然这个项目是为Arty S7创建的，ARM的DesignStart FPGA材料也包含与Arty A7工作的基础项目。
-
请注意：使用DesignStart FPGA需要许可证。按照指南的描述，可以获得免费的90天试用license。
-
-
Digilent论坛用户jmw创建了一个Microblaze端口Adafruit GFX和Adafruit SSD1306为Arty的库，它可能会与Pmod兼容OLED．原来的论坛线程是可用的在这里．
-
使用用户Tim s在Digilent论坛上创建的Pmod ACL2, Pmod CLS和Pmod 7SD的Arty A7 100T项目论坛线程
-
使用用户Tim s在Digilent论坛上创建的Pmod SF3和Pmod CLS的Arty A7 100T项目论坛线程
