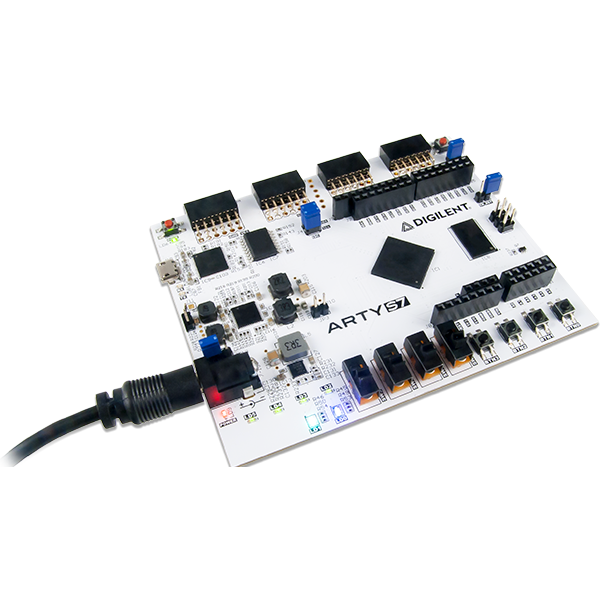

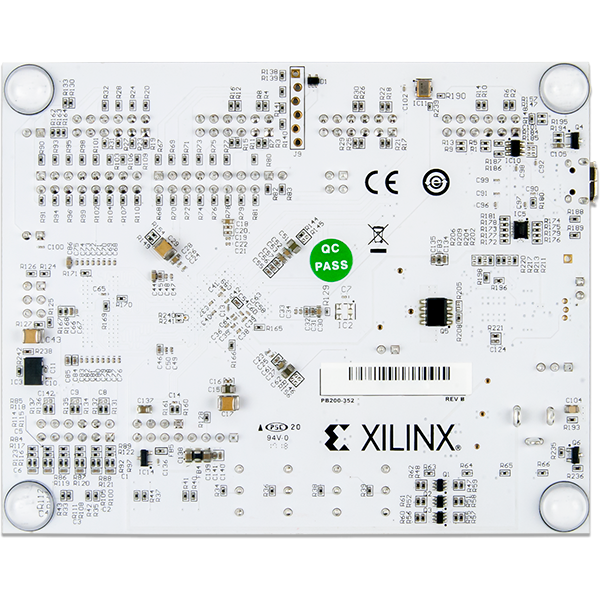

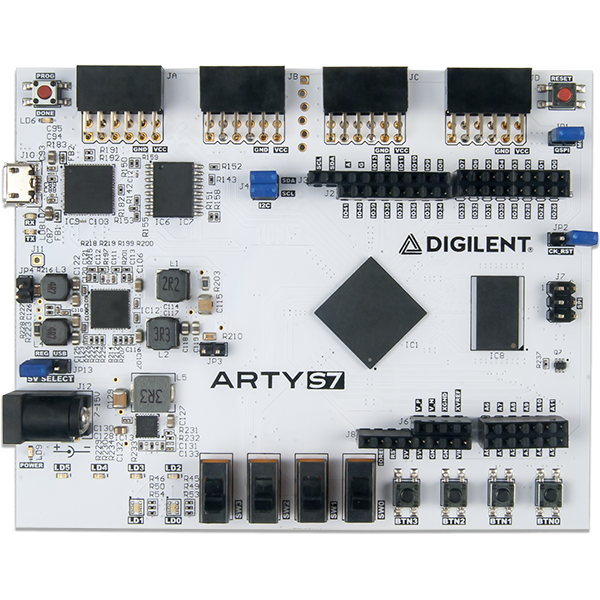

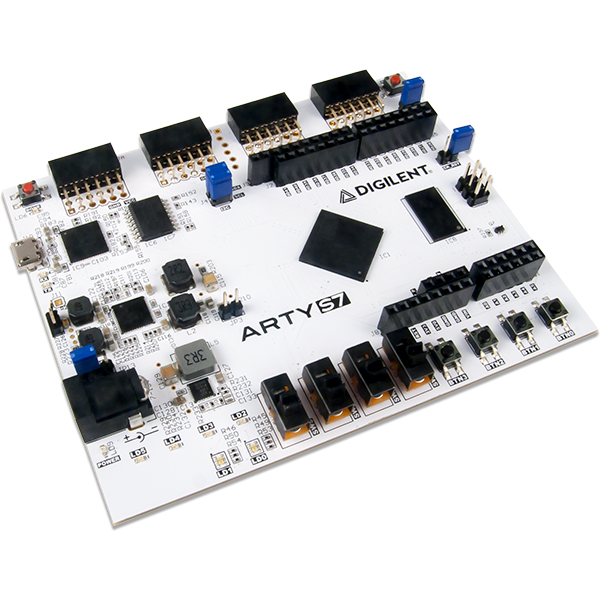

arty s7
Spartan-7 FPGA制造商和爱好者
特征
  • 完全支持Vivado，包括工具集成，示例项目和教程
  • 配备MicroBlaze软处理器设计
  • 256.MB.DDR3L内存和16MB.Quad-SPI闪光灯

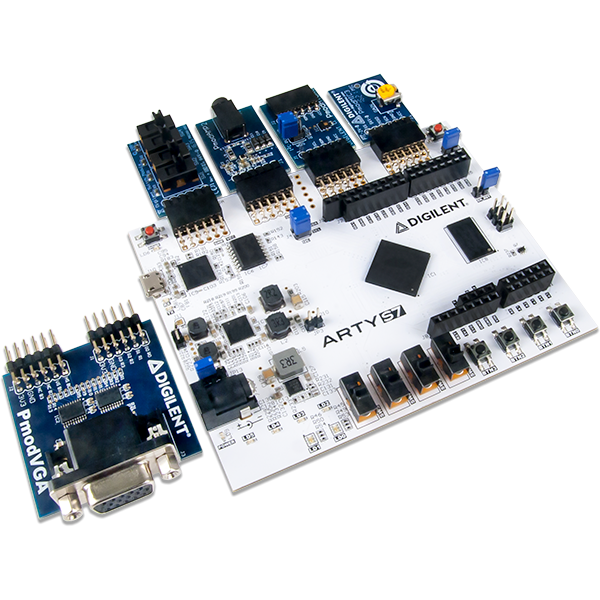

  • Arduino屏蔽和PMOD连接器，用于添加硬件设备
  • 从JTAG和Quad-SPI Flash编程
关键FPGA规范
零件号
XC7S50-1CSGA324C（XC7S25-1CSGA324 *）
逻辑切片
8,150（3,650 *）
6输入LUTS
32,600（14,600 *）
人字拖
65,200（29,200 *）
块RAM.
337.5 kB（202.5 kB *）
DSP切片
120（80 *）
时钟资源
100.MHz.＆12MHz外部时钟
5 plls（3 plls *）
5 mmcms（3 mmcms *）
内部ADC
双通道，1 MSP
  • （* S7-25在不同的括号中的变体值）
连接和板载I / O.
USB
USB-UART.
USB-JTAG程序员
PMOD连接器
4.
其他连接器
Arduino / Chipkit屏蔽连接器
开关
4幻灯片开关
纽扣
4按钮
LED
4 LED，2 RGB LED
电气
力量
USB
7-15V（2.5毫米同轴）供应
逻辑级别
3.3V.
身体的
宽度
3.46（88毫米）
长度
4.3 IN（109.2毫米）
下载文件
参考手册
引脚电子表格
原理图
Rev. E.
设计资源
机械绘图
DXF.
产品合规性
HTC.
8471500150
ECCN.
EAR99

Arty S7板功能新的Xilinx Spartan-7 FPGA，是Digilent的Arty FPGA开发板家族的最新成员。Spartan-7 FPGA提供了具有来自Xilinx最新技术的最大尺寸，性能和成本的设计，并与Vivado设计套件版本完全兼容2017.3和更新。将此FPGA放在arty表格因子中为用户提供各种I / O和扩展选项。使用双行ARDUINO®连接器将数百个硬件兼容屏蔽之一装入，或者使用DigiL的预制PMOD IP块的PMOD端口以获得更简化的设计体验。Arty S7被设计为MicroBlaze准备好，然后从盒子中出来，随着免费的Xilinx WebPack许可与Vivado设计套件一起使用。



文件

教程

示例项目

社区项目

  • 黑客项目：ARM Designstart FPGA Cortex-M1环境监视器
    • 由Adam Taylor创建。
    • 包含使用ARTY S7使用ARM Cortex-M1的说明。
    • 笔记：使用DesignStart FPGA需要许可证。如指南中所述，可以获得免费的90天试用许可证。
  • 黑客项目：ARM DesignStart FPGA Cortex-M3的机器人
    • 由Adam Taylor创建。
    • 包含使用ARTY S7使用ARM Cortex-M3的说明。
    • 笔记：使用DesignStart FPGA需要许可证。如指南中所述，可以获得免费的90天试用许可证。
