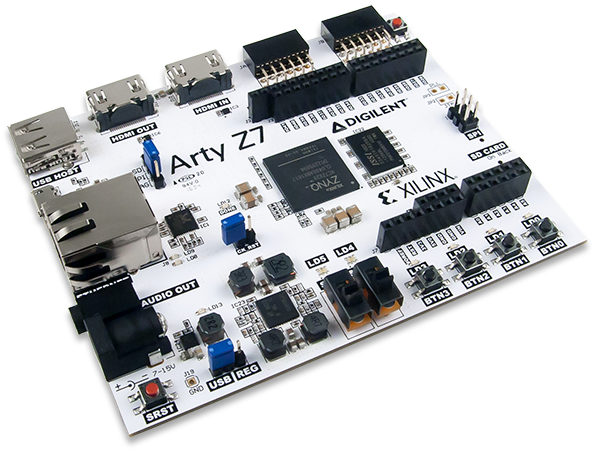

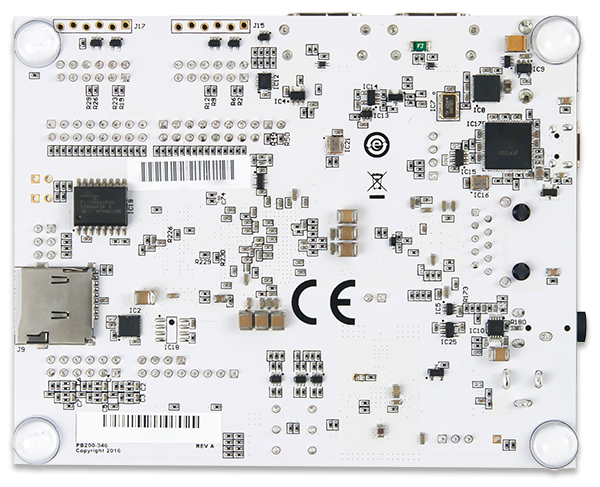

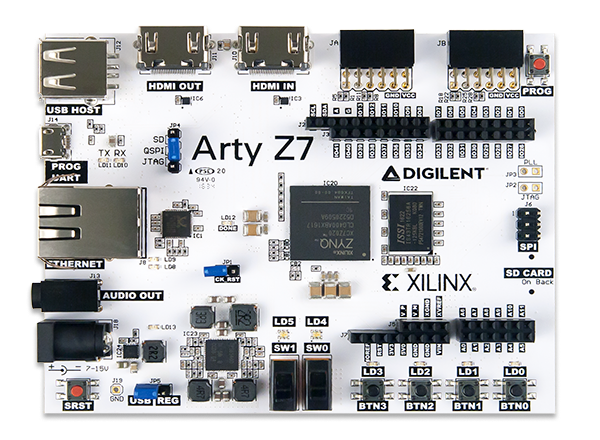

艺术Z7
Zynq面向爱好者和制造者
特性
- 完全支持Vivado, SDSoC和Petalinux设计环境
- 650MHz双核Cortex-A9处理器，紧密集成Xilinx FPGA
- 512MBDDR3
- 广泛的USB，以太网，视频和音频连接
- Arduino屏蔽和Pmod连接器用于添加硬件设备
- 可编程从JTAG，四spi闪存，和microSD卡
关键FPGA规范
零件号
XC7Z020-1CLG400C
(XC7Z010-1CLG400C *)
(XC7Z010-1CLG400C *)
逻辑片
13300 (4400 *)
6-input附近地区
53200 (17600 *)
人字拖
106400 (35200 *)
块内存
630kb (270kb *)
DSP片
220 (80 *)
时钟资源
Zynq锁相环有4个输出
4 pll (2 pll *)
4个mmcm(2个mmcm *)
125兆赫外部时钟
4 pll (2 pll *)
4个mmcm(2个mmcm *)
125兆赫外部时钟
内部ADC
双通道1议员
- (* -7010变量值在括号中不同时)
连接和板载I/O
USB
USB-UART
USB-JTAG程序员
USB主机
USB-JTAG程序员
USB主机
以太网
千兆以太网PHY
HDMI
水槽(输入)
源(输出)
源(输出)
音频
PWM驱动单声道音频输出
与3.5毫米杰克
与3.5毫米杰克
Pmod连接器
2
其他连接器
Arduino / chipKIT屏蔽连接器
开关
2滑动开关
按钮
4按钮
发光二极管
4个led, 2个RGB led
电
电源输入
USB
7 v-15v外部来源
7 v-15v外部来源
物理
宽度
3.46英寸(88毫米)
长度
4.3英寸(109.2毫米)
设计资源
机械制图
Arty Z7是围绕Xilinx的Zynq-7000全可编程芯片上系统(AP SoC)设计的一种随时可用的开发平台。Zynq-7000架构紧密集成了双核650兆赫ARM Cortex-A9处理器，Xilinx 7系列现场可编程门阵列(FPGA)逻辑。这种配对使您能够使用一组独特的软件定义的外设和控制器来围绕一个强大的处理器，这些外设和控制器是您为目标应用程序量身定制的。
Vivado、Petalinux和SDSoC工具集都提供了定义自定义外设集和将其功能带到Linux之间的可访问路径操作系统或运行在处理器上的裸金属程序。对于那些寻求更传统的数字逻辑设计体验的人来说，也可以忽略ARM处理器，像其他Xilinx FPGA一样对Zynq的FPGA进行编程。Digilent为Arty Z7提供了大量的材料和资源，可以让你快速使用你选择的工具。
文档
教程
-
-
介绍安装Vivado和Vitis，用于创建Digilent FPGA开发板的硬件和软件应用程序的开发环境。
-
-
-
通过使用Vivado和Vitis创建一个硬件和软件设计，使用处理器来控制按钮和led。
-
-
-
通过使用Vivado创建一个简单的设计，闪烁一个单一领导．
-
- 遗留Xilinx工具教程
-
下面的指南支持Vivado和Xilinx SDK。请参阅个别指南，了解它们支持哪些版本的工具。
