科拉Z7
Zynq面向业余爱好者和创造者
特性
- 全面支持Vivado和Petalinux设计环境
- 667兆赫Cortex-A9处理器，紧密集成Xilinx FPGA
- 512MBDDR3内存
- Arduino屏蔽和Pmod连接器，用于附加硬件设备
- USB和以太网连接
- 大数组的通用输入/输出端口为任意数量的不同的定制解决方案
- 外形尺寸小，安装孔小
- 可编程从JTAG和microSD卡
关键FPGA规范
零件号
XC7Z010-1CLG400
(XC7Z007S-1CLG400 *)
(XC7Z007S-1CLG400 *)
逻辑片
4400 (3600 *)
6-input附近地区
17600 (14400 *)
人字拖
35200 (28800 *)
块内存
270kb (225kb *)
DSP片
80 (66 *)
时钟资源
Zynq PLL具有4个输出
2锁相环
2 MMCMs
125兆赫外部时钟
2锁相环
2 MMCMs
125兆赫外部时钟
内部ADC
双通道1议员
- (*Z7-07S变量值在括号中不同的地方)
连接和机载I/O
USB
USB-UART
USB-JTAG程序员
USB主机
USB-JTAG程序员
USB主机
以太网
千兆以太网PHY
Pmod连接器
2
其他连接器
Arduino / chipKIT屏蔽连接器
MicroSD卡槽
MicroSD卡槽
按钮
2个按钮
发光二极管
2 RGB led
电
电源输入
USB
5 v外部来源
5 v外部来源
物理
宽度
2.28英寸(57.9毫米)
长度
4.00英寸(101.6毫米)
设计资源
机械制图
产品合规
宏达电
8473301180
ECCN
EAR99

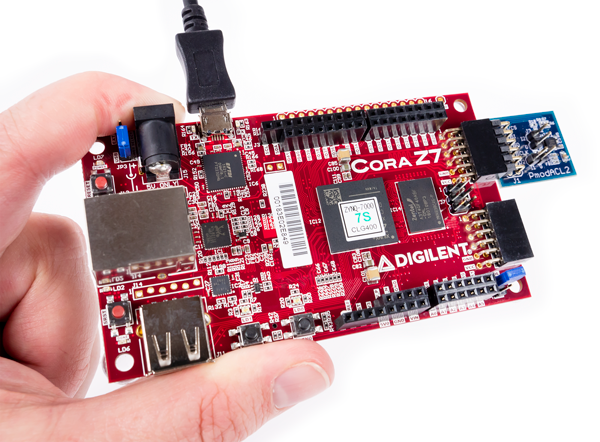

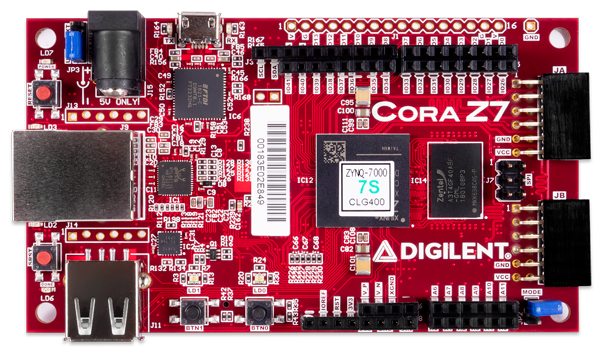

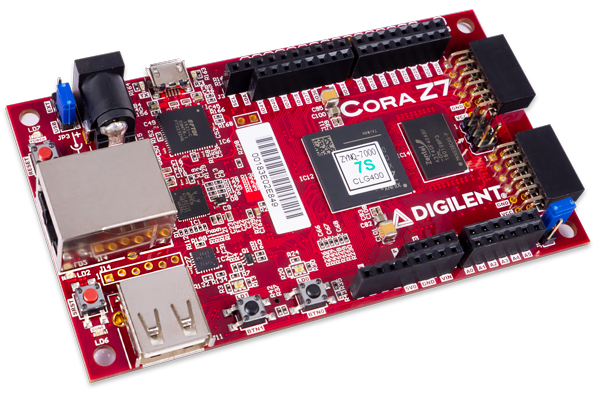

Digilent Cora Z7是一款随时可用、低成本、易于嵌入的开发平台，它是围绕Xilinx强大的Zynq-7000全可编程片上系统(APSoC)设计的。Zynq-7000架构紧密集成了单核或双核667MHz ARM Cortex-A9处理器和Xilinx 7系列FPGA。这种配对赋予处理器一组独特的、为目标应用程序量身定制的、由软件定义的外围设备和控制器的能力。
Cora Z7广泛的硬件接口阵列，从1Gbps以太网PHY到模数转换器和通用输入/输出引脚，使其成为开发各种嵌入式应用程序的理想平台。小的形式因素和安装孔，使科拉Z7准备作为一个更大的解决方案的一个组成部分。车载SD卡插槽、以太网和Power解决方案允许Cora Z7独立于主机运行。
文档
教程
-
-
介绍如何安装Vivado和Vitis，这两个开发环境用于创建针对Digilent FPGA开发板的硬件和软件应用程序。
-
-
-
通过使用Vivado和Vitis来创建一个使用处理器控制按钮和led的硬件和软件设计。
-
-
-
通过使用Vivado创建一个简单的设计，眨眼领导．
-
- 遗留的Xilinx工具教程
-
以下指南支持Vivado和Xilinx SDK。请查看各个指南，了解它们支持哪些版本的工具。
