Genesys 2
Kintex-7 FPGA开发板
特性
  • 可编程的JTAG和四spi Flash
  • 片上模数转换器(XADC)
主要规格
FPGA部分#
XC7K325T-2FFG900C
逻辑单元
50950年逻辑片
(4个6输入LUTs和8个触发器)
块内存
16 mbit
DSP片
840
cmt
10、每个带锁相环
DDR3
1800Mbps与32位数据宽度
内部时钟
450兆赫+
Quad-SPI闪光
16MB
以太网
10/100/1000 PHY
连接和板载I/O
Pmod连接器
5 Pmod港口
VGA
1 VGA连接器
HDMI
HDMI Sink和HDMI Source
SD
microSD卡连接器
USB
HID主机，鼠标，键盘，
和USB MSD主机存储
音频
带有四个3.5毫米插孔的音频编解码器
FMC连接器
完全填充400 -销融合
HPC连接器w/十个GTX车道
开关
8
按钮
6
电
权力
只有12V±5%的外部电源
物理
宽度
5.8
长度
6.8

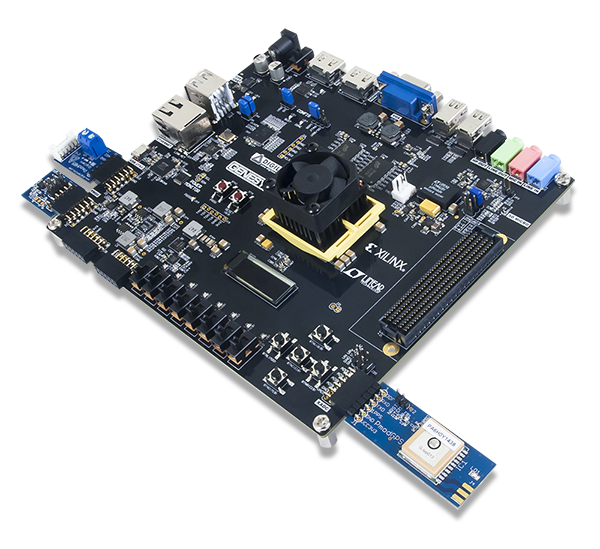

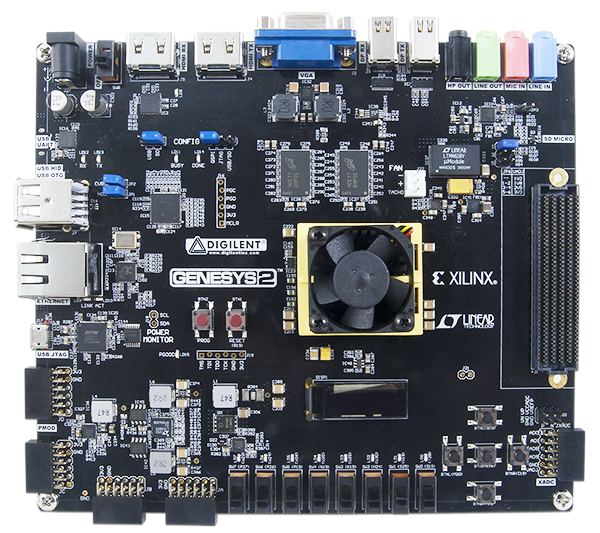

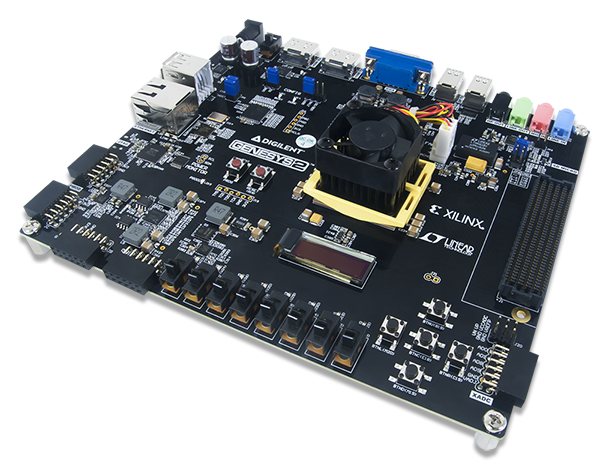

Digilent Genesys 2板是一种先进的、高性能的、可使用的数字电路开发平台，基于Xilinx最新的Kintex-7™现场可编程门阵列(FPGA)。凭借其高容量、高速FPGA (Xilinx部件编号XC7K325T-2FFG900C)、快速外部存储器、高速数字视频端口和广泛的扩展选项，Genesys 2非常适合于数据和视频处理应用。几个内置的外围设备，包括以太网、音频和USB 2.0，允许广泛的其他应用程序。的fully-bonded1）高速FMC HPC连接器打开了巨大的扩展可能性的大门。
