Genesys zu.
Zynq UltraScale + MPSOC开发板
特征
关键FPGA规范
零件号
XCZU3EG-SFVC784-1-E
零件号 （*）
XCZU5EV-SFVC784-1-E
APU.
四核ARM Cortex-A53
RPU.
双芯臂Cortex-R5
GPU.
ARM Mali™-400
视频编解码器
H.264 / H.265（*仅适用于5EV变体）
逻辑细胞
154K /（256K *）
块RAM.
7.6 MB /（5.1 MB *）
超凡
18.0 MB（*仅在5EV变体上）
DSP切片
360 /（1,248 *）
时钟资源
3个时钟管理瓷砖（4 *）
  • （* zu-5ev变体值不同）
外围连接
USB-C.
USB Type-C 3.1 Gen1双角色设备
Minipcie / msata.
双槽，半/全尺寸
USB 2.0主机
2 x类型-A
网络连接
板载Wi-Fi
2.4 GHz
以太网
1g w / ieee 1588
WLAN / WWAN / LORA
选项 - 微米雀
SFP + 10G以太网
（*只在5ev变体上）
  • （* zu-5ev变体值不同）
记忆
主记忆
DDR4,4GB，1866 MT / S（2133 MT / S *），可升级
闪光
ISSI 256 MIB SNOR
SD.
104 MB / s
SSD.
选项 - msata.
  • （* zu-5ev变体值不同）
多媒体
DisplayPort.
1.2A双车道
PCAM.
2 x双车道
HDMI来源
（*只在5ev变体上）
HDMI水槽
（*只在5ev变体上）
音频编解码器
在两种变种上
  • （* zu-5ev变体值不同）
扩展连接器
PMOD.
4x.
syzygy
1x.
FMC.
1x.
FMC千兆
1x（*仅在5EV变体上）
  • （* zu-5ev变体值不同）
用户I / O.
LED
4个PL连接的LED
1个MIO连接的LED
RGB LED.
1个PL连接的RGB LED
纽扣
5个PL连接的按钮
2个MIO连接的按钮
开关
4个连接开关
产品合规性
HTC.
8471500150
ECCN.
5A992

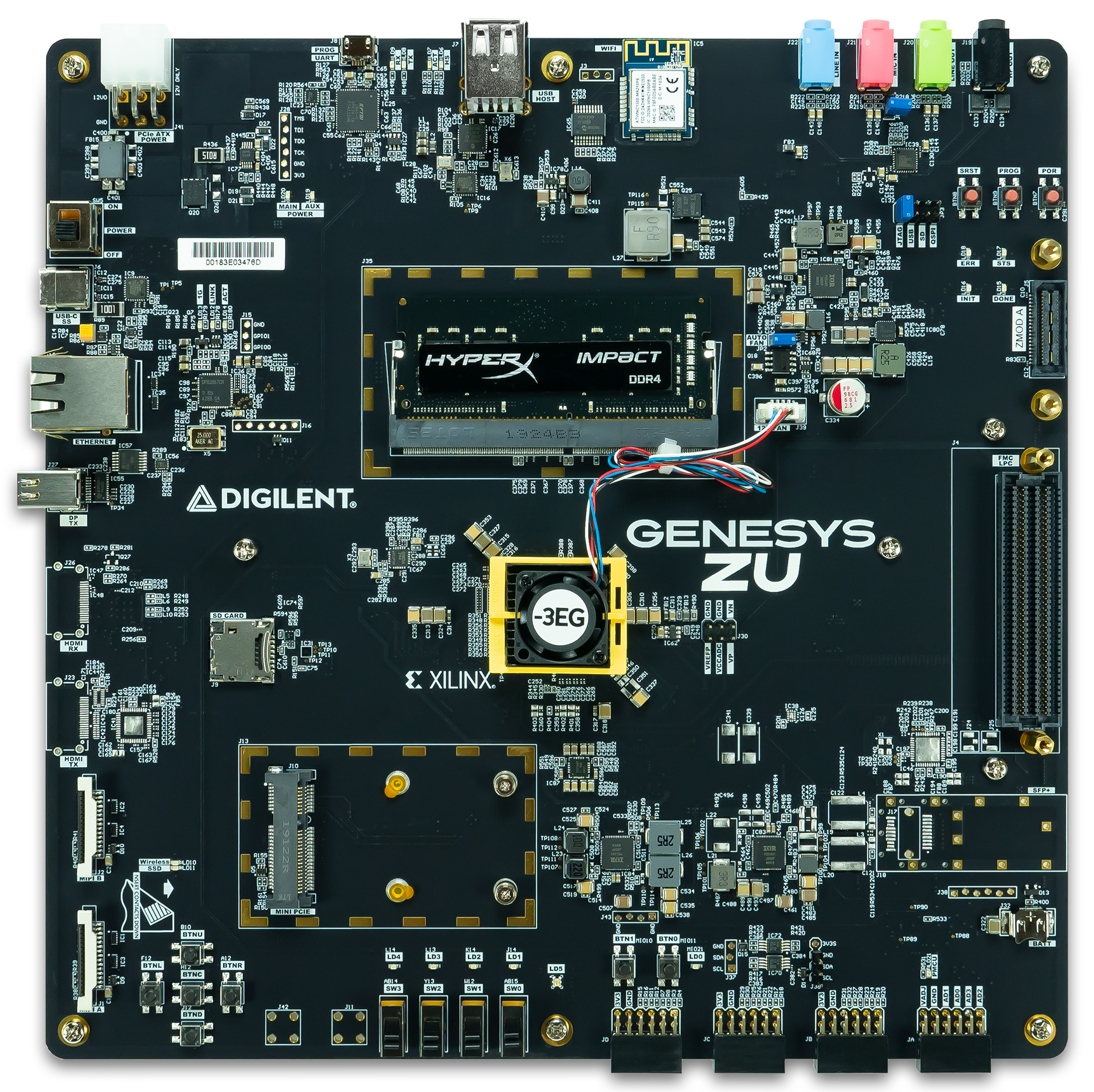

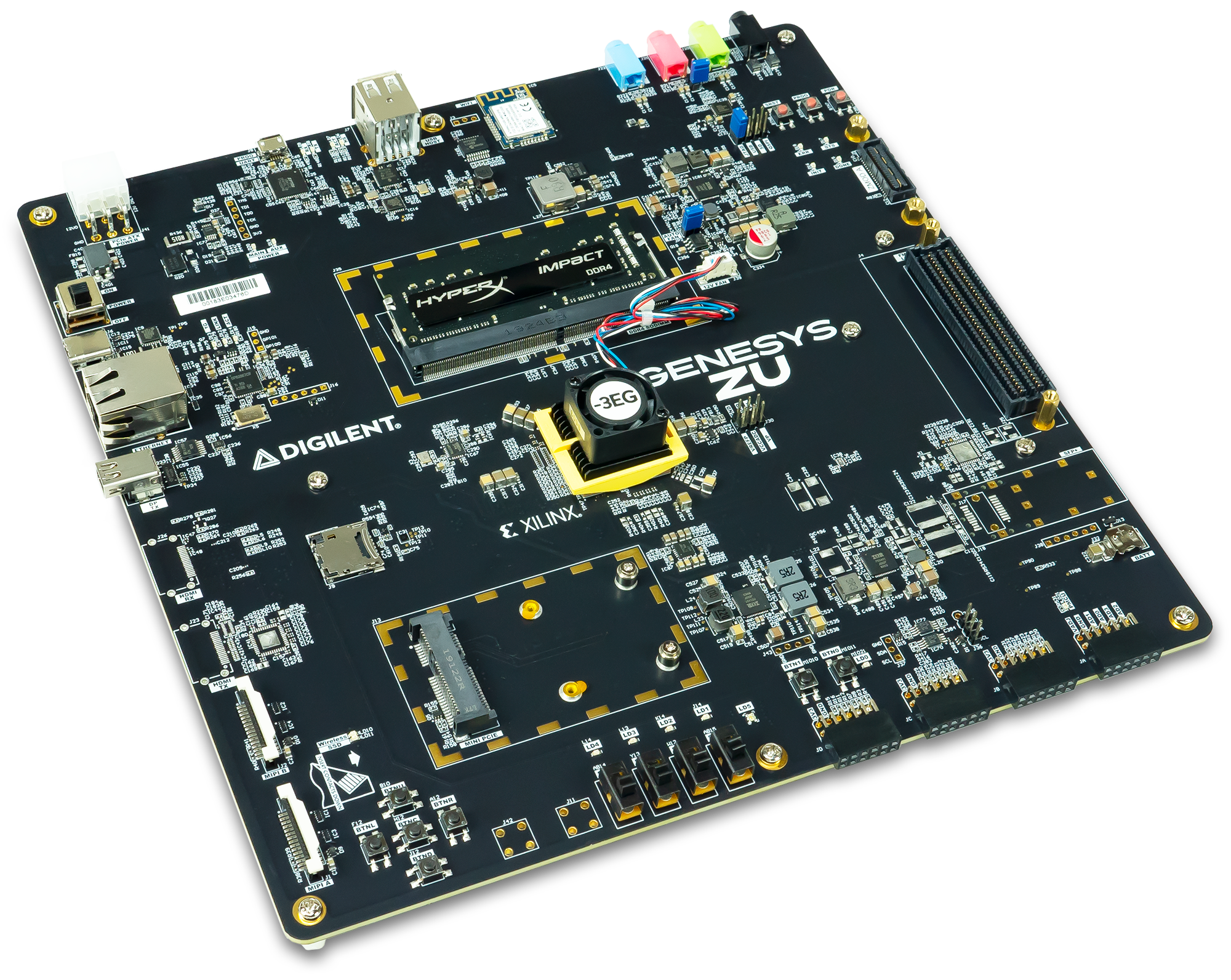

Digilent Genesys Zu是一家独立的Zynq UltraScale + MPSoC开发板。它是一个具有强大的多媒体和网络连接接口的先进计算平台。载入式外围设备的优异组合，升级友好的DDR4，迷你PCIe和MicroSD插槽，以及高速膨胀连接器均齐全，以支持广泛的使用情况。此外，Genesys zu有两个变体，具有不同的MPSoC选项和其他功能，以便更具灵活性。

Xilinx Zynq UltraScale + MPSoc在Genesys Zu的核心是来自Zynq-7000系列的一大跃升。更快，更加处理器核心，升级的内存接口，集成的千兆收发器，为DDR4，USB Type-C 3.1，PCIe，SATA，DisplayPort，SFP + *和HDMI *带来支持。Genesys zu主要针对基于Linux的应用，可以轻松地访问Wi-Fi，蜂窝无线电（WWAN），SSD，USB超级拍摄和4K视频。

入门

文件

导游

  • 安装Vivado，Xilinx SDK和Digilent Board文件
    • 笔记： 安装Vivado时，请务必为Zynq UltraScale +部件提供支持。
  • Vivado IP Integrator入门
    • 笔记： 本指南最初是为非超Zynq板和使用MicroBlaze的鼠标编写的。UltraScale Zynq的流程与非极Zynq的流程相同。应该使用“Zynq UltraScale + MPSoC”IP核心代替“Zynq7处理系统”

示例项目

额外资源
