将GPIO外设添加到块设计中
本节介绍添加GPIO一个街区的外围设计。而阿喜GPIO当使用IP时，其他IP和接口也可以以相同的方式添加到您的设计中。这里介绍了两种方法，分别针对两个AXIGPIO将被连接的外围设备。第一个利用板文件自动生成约束，第二个介绍了如何将IP接口连接到手动选择的引脚。
单板文件支持的Digilent单板接口请参见董事会选项卡。对于本指南的目的，请查找GPIO部分，右击一个领导接口，并选择连接板接口选择。
注意:如果你的电路板没有单色led，你可以使用它的RGB led代替。注意，这些接口各有三个引脚领导，对于R、G、B分量。
在弹出的对话框中，选择GPIO接口(不是GPIO2)的新AXIGPIOIP。
有些单板使用其中一个用户按钮作为复位源。在这些情况下，请确保选择组件模式这还不包括重置按钮。
点击好吧继续。这将将IP添加到您的设计中，并将其连接到外部端口，这将不需要任何进一步的工作来约束。
接下来，选择axi_gpio_0块。的块的属性面板在Diagram左边和Board选项卡下面，将允许您查看关于块的一些信息，并以某种方式修改它，而无需运行它的自定义向导。现在，只需将其名称更改为“AXI_”GPIO＿领导，然后输入的名字字段。按回车键或单击文本框外的按钮以确认更改。在块设计中使用容易记忆的名称可以使您在以后用Vitis编写软件时更容易记住哪个IP做了什么。
接下来是第二个AXIGPIOIP将被手工添加到框图中，并用XDC文件手工约束。单击添加IP按钮(
)，并搜索“AXIGPIO”。双击唯一的结果添加第二个AXIGPIO块到设计。添加后，将该IP重命名为“AXI_”GPIO_BUTTONS”
选择AXI_GPIO_BUTTONS IP的GPIO界面点击文本"GPIO，右键单击突出显示的文本，然后选择使外部．此选项创建一个不依赖于板文件的新的外部接口端口。因为这里没有使用板文件，所以必须将Xilinx Design Constraint (XDC)文件添加到项目中，以告诉Vivado要将接口连接到哪个FPGA引脚。
如果您的项目不包含板的主Xilinx Design Constraint (XDC)文件，下面的下拉菜单将详细说明如何添加它。此文件包含您的板对使用它的设计施加的约束——特定接口连接到特定引脚、时钟频率和FPGA银行电压，举例说明。单击下面的下拉列表了解如何将此文件添加到项目中。
- 将主XDC文件添加到Vivado项目
-
下载并提取digilent-xdc-master.zip．这个文件包含了Digilent的所有最新的XDC模板文件，这些文件可以在Github的digilent-xdc存储库。
返回Vivado，单击添加资源按钮项目经理部分的流导航器窗格。这将启动一个对话框，您可以使用该对话框向项目添加各种类型的源文件(或创建新的源文件)。
在第一个屏幕上，选择添加或创建约束．点击下一个继续。
在下一个屏幕中，确保指定的约束集(主XDC将被添加到的约束集)被设置为constrs_1，它是活跃的集。单击添加文件按钮。
在弹出的对话框中，导航到digilent-xdc-master.zip文件被提取到。突出显示您的板的XDC文件，然后单击好吧继续。
回到添加资源对话框中，确保所选的约束文件出现在表中。同时，确保复制约束文件到项目检查框。如果不选中此框，则该文件将由项目链接，在项目中进行的任何修改都将影响下载的版本。由于您可能需要在其他项目中再次使用此文件，因此建议复制约束文件，以便您总是可以从一个新的副本工作。
点击完成将约束文件添加到项目中。
添加后，XDC文件将出现在来源选项卡(与董事会选项卡)。双击它以打开文件。
Digilent板的主XDC文件包含了板提供的I/O接口的引脚限制。这些约束按接口排序。向下滚动，直到看到用户按钮的约束。这些约束通常针对名为“btn”的总线端口。取消对按钮约束的注释，方法是删除对应按钮的每行中的一个前‘#’字符，如右边的截图所示。
接下来是街区设计的名称GPIO必须确定按钮的端口，以便对按钮进行适当的限制。重新打开图选项卡，然后选择GPIO_0连接到AXI_的外部接口GPIO_BUTTONS块。修改的外部接口名称为“btn”属性窗格。
阿喜的GPIOIP自动使用三态缓冲区的引脚，其接口连接。当通过加号按钮展开接口时，可以看到单独的I、O和T总线(
)，在IP块的接口名称旁边。可以看到，组成接口的各个端口被命名为
了解了这些知识后，返回到XDC文件，并更改受约束的按钮总线的名称。具体地说，将按钮接口的每行“get_ports”调用后的文本更改为“btn_tri_io[#]”，其中#是一个十进制数，从0开始计数。完成后，保存文件。
端口的约束完成后，AXIGPIO必须手动配置。特别是宽度GPIO接口必须与单板上可用的按钮数量相匹配。请注意XDC中限制了多少按钮。
返回到图选项卡，然后双击AXI_GPIO_BUTTONS块。这将打开一个对话框，允许您配置IP的设置。切换到配置向导IP配置选项卡。
为了本指南的目的，只需要更改一个设置。控件中限制的按钮数量GPIO接口的GPIO宽度字段。当完成时,单击好吧保存更改。
最后，两个AXIGPIO在你的设计中，IP块需要连接到处理器。单击连接自动化运行绿色按钮设计师的帮助酒吧。

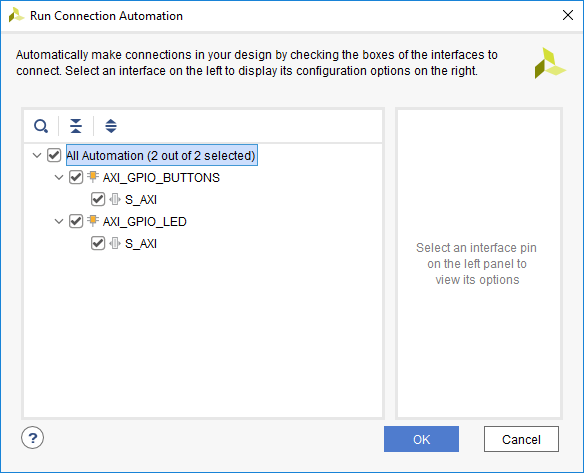

在弹出的对话框中，请确保S_AXI两个AXI的接口GPIO“诱导多能性”检查。单击OK以运行连接自动化并连接AXIGPIO块到处理器。
