NetFPGA-1G-CML

Kintex-7 FPGA开发板

主要规格

逻辑单元

50950片,
(4个6输入lut和每个8个触发器)

DDR3

512 mb的动态内存(800 mhz)

QDRII +

4.5 mb静态内存(450 mhz)

BPI闪光

1 gbit BPI闪光

振荡器

Low-jitter 200 mhz

块内存

16 mbit

DSP片

840

cmt

10个，1个锁相环，1个
混合模式的时钟管理器各

以太网

10/100/1000使用RGMII的PHYS

加密

AES比特流加密和
sha - 256 w /身份验证
依靠电池加密密钥

连接和机载I/O

Pmod连接器

2 Pmod港口

一种总线标准

第2代PCI Express

单片机

32位的PIC单片机

融合

高引脚计数FMC连接器
(100选择I/O和
4个GTX串行对)

I / O

400选择I/O端口
(250高量程，150高速)

按钮

4

发光二极管

4

SD

SD卡插槽

电

权力

12V 5A或更大电源

逻辑电平

3.3 v

物理

宽度

4.2

长度

7.2

设计资源

GitHub

NetFPGA GitHub

文档

主要集成电路

Kintex-7(XC7K325T-1FFG676)

示意图

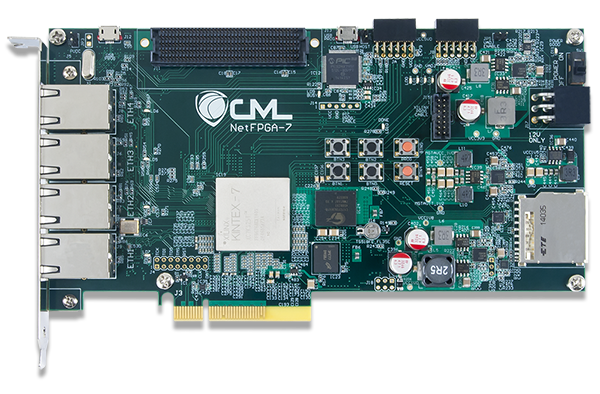

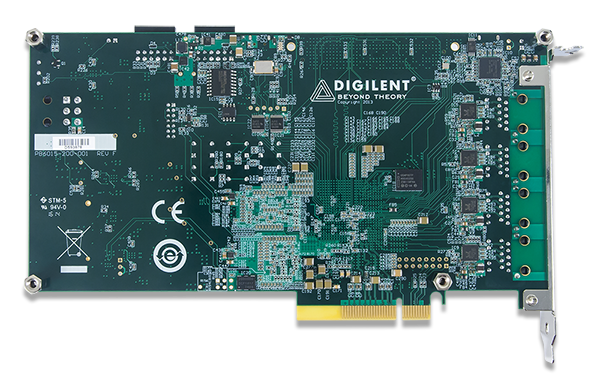

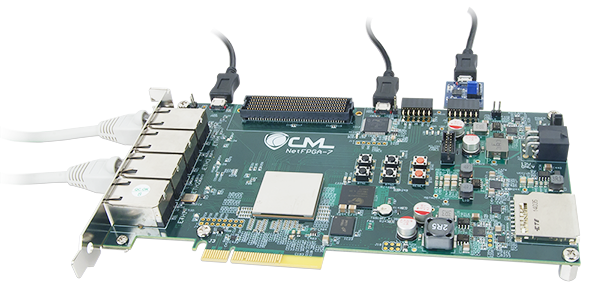

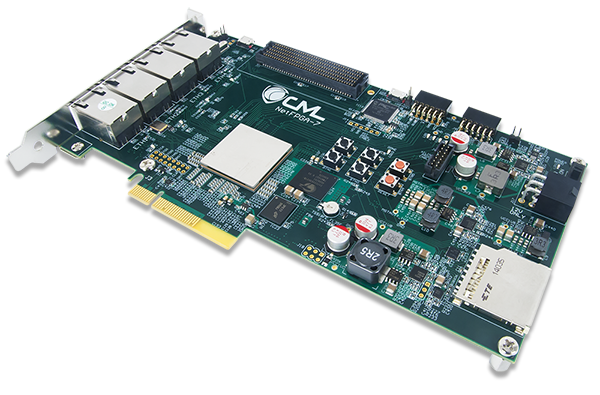

NetFPGA-1G-CML是一种通用的、低成本的网络硬件开发平台，具有Xilinx®Kintex®-7 XC7K325T FPGA，包括四个以太网接口，最多可协商1GB/ s的连接。512MB800年兆赫DDR3可以支持高吞吐量的数据包缓冲，而使用4.5MBQDRII+可以维持对高需求数据的低延迟访问，比如路由表。快速启动配置支持的是128MBBPI Flash，也可用于非易失性存储应用。标准PCIe form factor支持高速x4 Gen 2接口。FMC载波连接器通过选择I/O和GTX串行接口为扩展卡功能提供了方便的扩展接口。FMC连接器可以支持SATA-II数据速率的网络存储应用。FMC连接器还可以通过为通信、测量和控制设计的各种其他卡来扩展功能。
