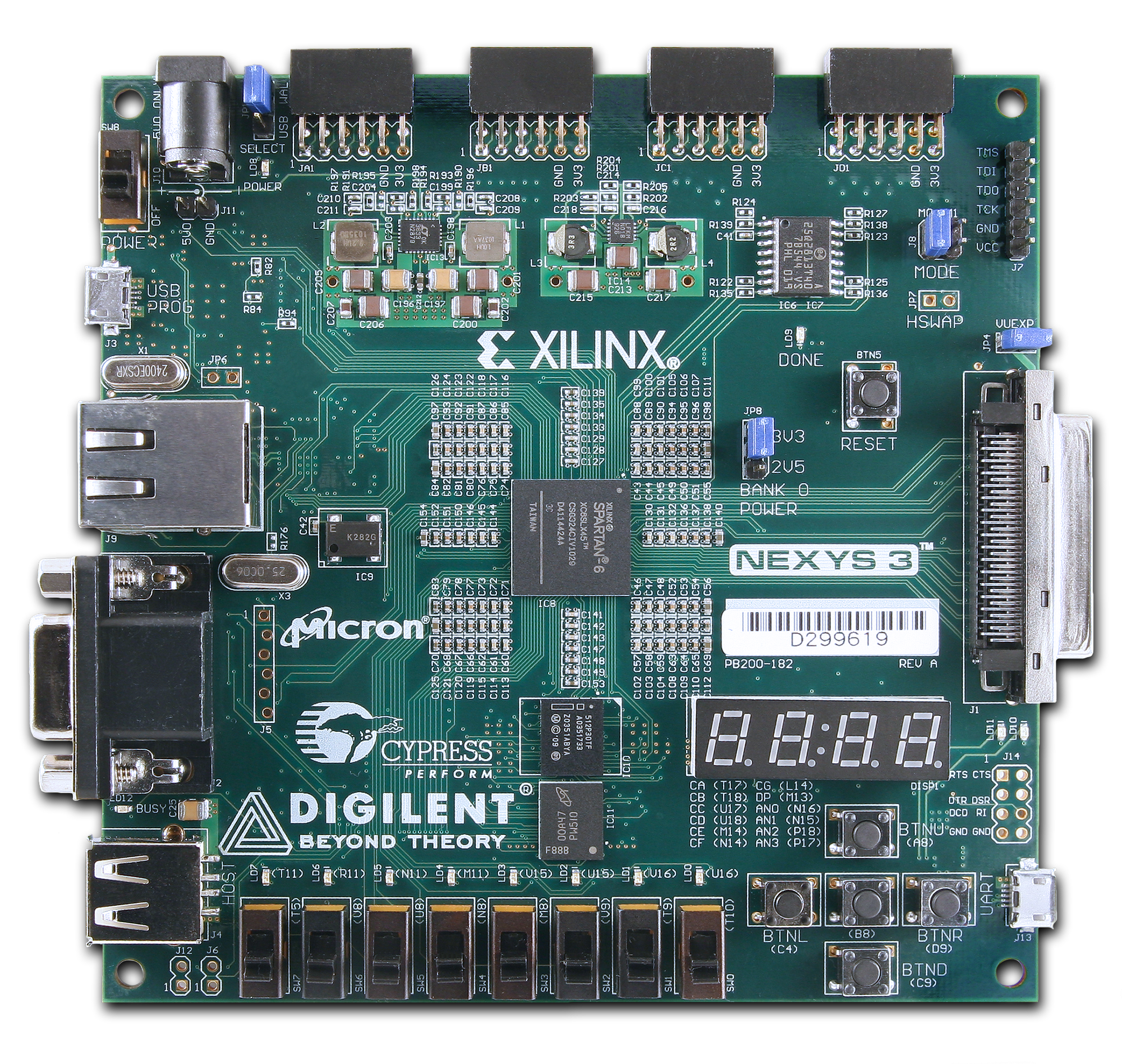

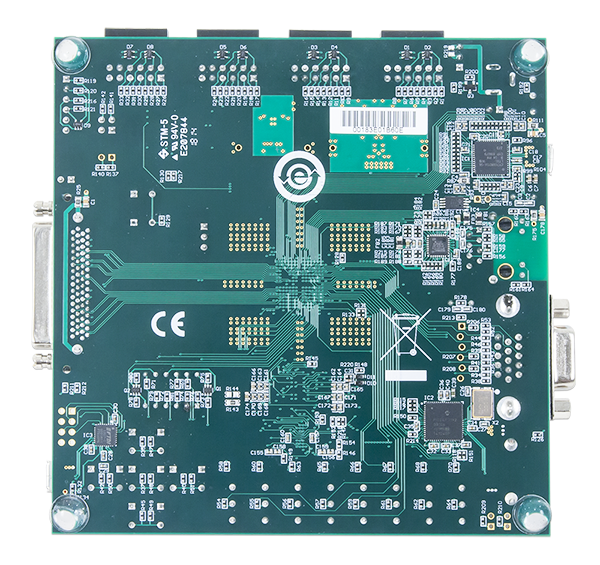

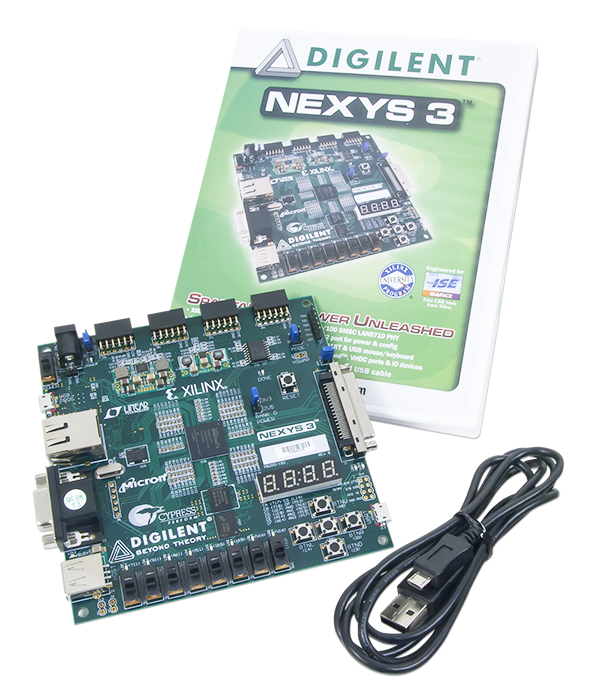

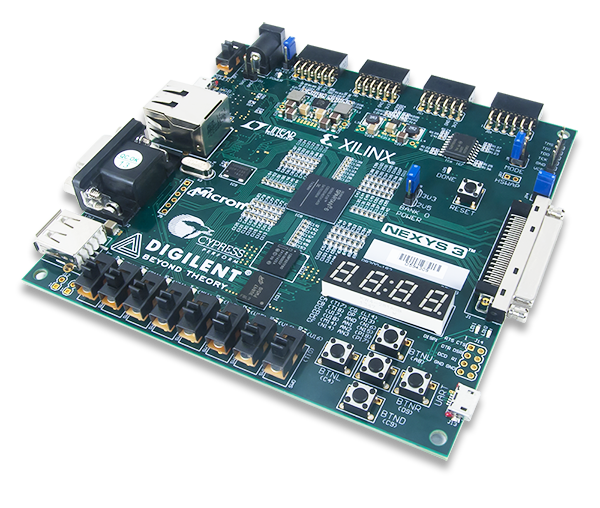

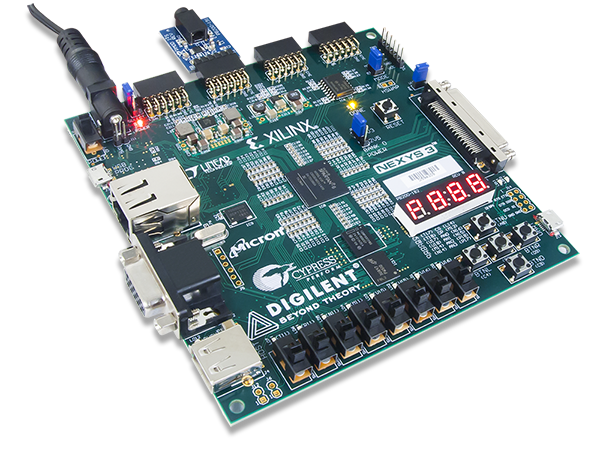

Spartan-6 FPGA训练板
特性
  • 车载USB2端口，用于编程和数据传输
主要规格
逻辑单元
2278片(4个6输入lut
每人8个人字拖)
块内存
576年来
手机内存
16日兆字节
DSP片
32
时钟瓷砖
2 (4 dcm & 2 pll)
内部时钟
500 mhz +
振荡器
100 mhz互补金属氧化物半导体
Quad-SPI闪光
16MB PCM非易失性存储器
以太网
10/100 PHY
连接和机载I/O
USB
USB-UART和USB-HID接口
(鼠标/键盘)
Pmod连接器
4
VHDC
一个连接器
VGA
8位连接器
显示
4位数字7段显示
开关
8
按钮
5
发光二极管
8
I / O
72路由到扩展连接器
电
权力
USB
5V (2.1mm同轴)电源
逻辑电平
3.3 v
物理
宽度
4.8
长度
4.8
设计资源
主UCF文件
nexys3_master_ucf.zip
EDK BSB支持文件
nexys3_bsb_support_v_2_8.zip
董事会确认
邮政编码
文档
主要集成电路
Spartan-6(XC6LX16-CS324)
参考手册
Nexys 3参考手册
示意图
启B

请注意

Nexys 3已经退役，不再出售。

Nexys3是一款基于Xilinx Spartan-6 LX16 FPGA的完整的、即用的数字电路开发平台。Spartan-6为高性能逻辑进行了优化，与Nexys2的Spartan-3 500E FPGA相比，它提供了超过50%的容量、更高的性能和更多的资源。



教程

示例项目

额外的资源

示范项目
  • VmodTFT项目- - - - - -邮政编码
    • 该演示项目是为VmodTFT和Nexys3或Atlys。它不断地对VmodTFT的触摸面板进行X、Y和压力值采样，并点亮触摸的像素。
Pmod项目- Verilog
  • PmodACL- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodACL．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodCLP- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodCLP．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodCLS- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodACL．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodENC- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodENC．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodGYRO- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodGYRO．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodHB5- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodHB5．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodJSTK- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodJSTK．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodKYPD- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodKYPD．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodOLED- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodOLED．
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
  • PmodPS2- - - - - -邮政编码
    • 这个压缩文件包含一个用于PmodPS2的Xilinx ISE演示项目。
    • 这个项目是针对Xilinx ISE 14.2，目标是Nexys 3，用Verilog编写的。
Pmod项目- VHDL
  • PmodACL- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodACL．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodCLP- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodCLP．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodCLS- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodACL．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodENC- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodENC．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodGYRO- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodGYRO．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodHB5- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodHB5．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodJSTK- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodJSTK．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodKYPD- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodKYPD．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodOLED- - - - - -邮政编码
    • 这个压缩文件包含一个Xilinx ISE演示项目PmodOLED．
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
  • PmodPS2- - - - - -邮政编码
    • 这个压缩文件包含一个用于PmodPS2的Xilinx ISE演示项目。
    • 该项目针对Xilinx ISE 14.2，目标是Nexys 3，并使用VHDL编写。
，，，
