在下A7
Artix-7 FPGA
特性
  • 可编程的JTAG和quadspi Flash
  • 片上模拟-数字转换器
关键FPGA规范
零件号
XC7A100T-1CSG324C
(XC7A50T-1CSG324I *)
逻辑片
15850 (8150 *)
6-Input附近地区
63400 (32600 *)
人字拖
126800 (65200 *)
块内存
486kb (2,700 Kb*)
DSP片
240 (120 *)
时钟资源
6 pll & 6 MMCMs (5 pll & 5 MMCMs*)
内部ADC
双通道1议员
  • (*A7-50T变量值在括号中不同的地方)
连接、内存和车载I/O
DDR2
128年MiB
以太网
10/100 PHY
SD
microSD卡连接器
Pmod连接器
四个Pmod港口
1个XADC Pmod端口
VGA
12位VGA端口
音频
脉宽调制音频输出
麦克风
PDM麦克风
温度传感器
一个温度传感器
显示
两个4位数字7段显示器
开关
16
按钮
5
发光二极管
16
三色发光二极管
2
电
电源输入
USB
5V (2.5mm同轴)电源
物理
宽度
4.3
长度
4.8
产品合规
宏达电
8471500150
ECCN
5 a992.c

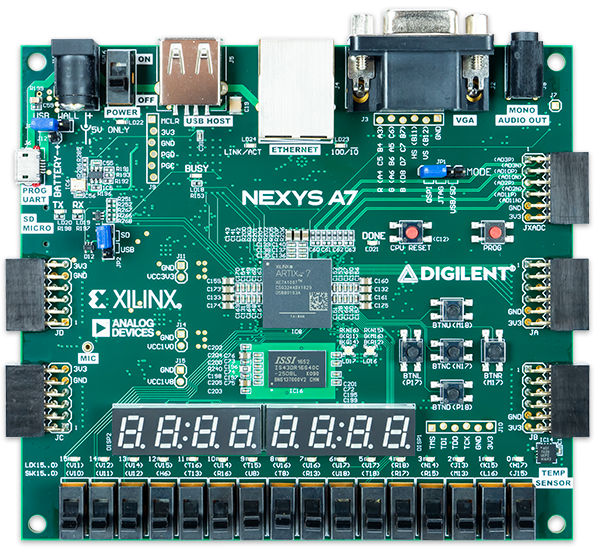

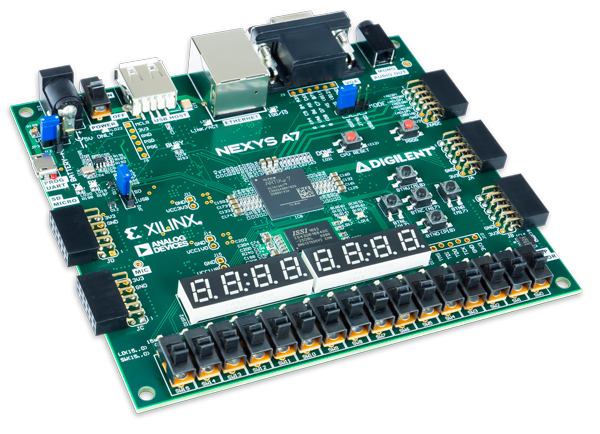

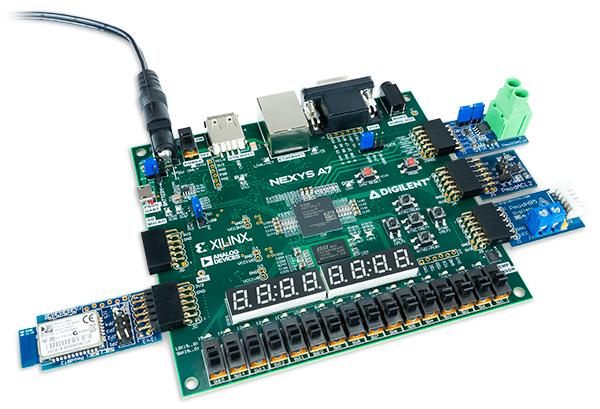

Nexys A7板是基于Xilinx®最新的Artix-7™现场可编程门阵列(FPGA)的一个完整的、随时可用的数字电路开发平台。凭借其大容量的FPGA、慷慨的外部内存和USB、以太网和其他端口的集合，Nexys A7可以承载从引入的组合电路到强大的嵌入式处理器的各种设计。Nexys A7内置的几个外围设备，包括加速计、温度传感器、MEMs数字麦克风、扬声器放大器和几个I/O设备，使得它可以在不需要任何其他组件的情况下用于广泛的设计。
