Artix-7 FPGA

特性

可编程的JTAG和四spi Flash

片上模拟-数字转换器

主要规格

FPGA部分#

XC7A200T-1SBG484C

逻辑片

33,650(4个6-输入LUTs &
每8人字拖)

块内存

13兆比特

时钟瓷砖

10个(每个带锁相环)

DSP片

740

内部时钟

450 mhz +

收发器

3.75 gbps三磷酸鸟苷收发器

DDR3

512 mb的800 mhz

Quad-SPI闪光

32 mb

以太网

10/100/1000 PHY w /
包含唯一MAC地址

连通性和板载I/O

SD

microSD插槽用于非易失性存储

Pmod连接器

3 Pmod港口

HDMI

HDMI接收器和HDMI源

音频

240位编解码器，带有4个3.5mm插孔

显示

128×32单色OLED

开关

8

按钮

5

发光二极管

8

电

权力

使用任何12V电源供电

逻辑电平

3.3 v

物理

宽度

5.3

长度

5.3

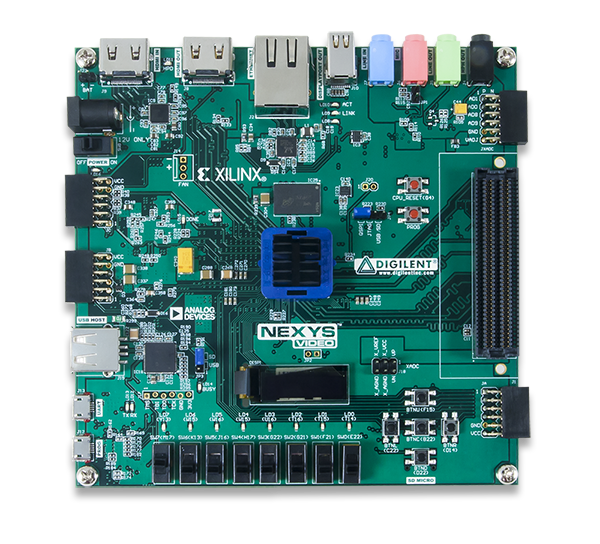

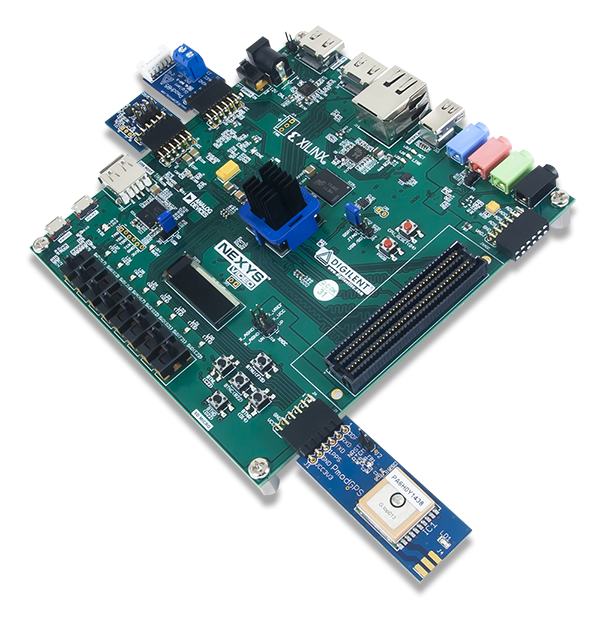

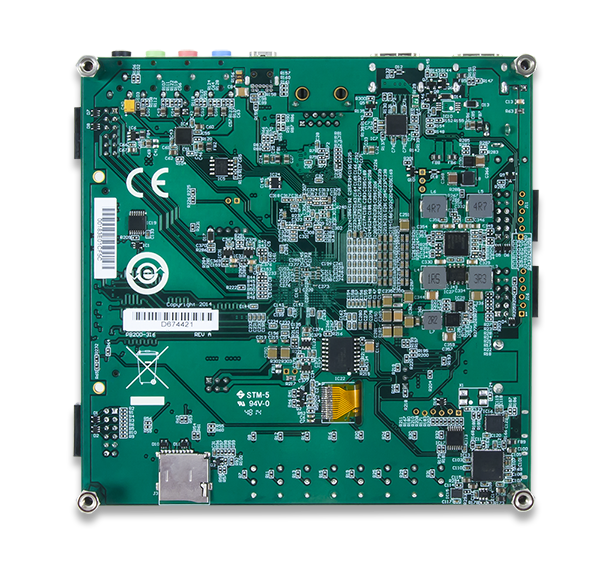

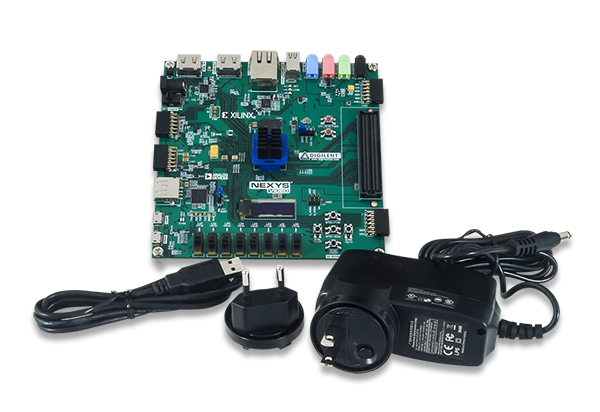

Nexys视频板是一个完整的，现成的数字电路开发平台，基于Xilinx®最新的Artix-7™现场可编程门阵列(FPGA)。凭借其大容量FPGA (Xilinx部件编号XC7A200T-1SBG484C)、丰富的外部存储器、高速数字视频端口和24位音频编解码器，Nexys视频非常适合音频和视频处理应用。多个内置外围设备，包括以太网、USB- uart和高带宽USB数据传输协议，扩展了Nexys Video的连接性，使其可以作为一个大型系统的单个组件干净地集成在一起。Nexys Video还提供了与USB-HID设备连接器直接交互的功能OLED显示器，以及大量的开关、按钮和led。最后，FMC和Pmod端口可以用来添加应用程序所需的几乎任何功能或连接接口。
