Kintex-7 FPGA开发板
特性
  • 广泛的存储设备和I/O
  • 可编程从JTAG和四spi flash
主要规格
FPGA部分#
XC7K325T-2FFG900C
逻辑片
50950片
块内存
2002.5 kb
DSP片
840 DSP片
cmt
10块时钟管理瓦
DDR3
1024MB @ 1800Mbps, 32位数据宽度
内部时钟
700兆赫+
Quad-SPI闪光
32MB
静态存储器
共享32位地址总线的2MB和4MB sram
平行的闪光
32MB32位数据宽度
连接和板载I/O
Pmod连接器
4 Pmod港口
VGA
1 VGA连接器
HDMI
HDMI Sink和HDMI Source
SD
microSD卡连接器
USB
HID主机，鼠标，键盘，
和用户USB
USB-JTAG程序员
音频
带有四个3.5毫米插孔的音频编解码器
以太网
10/100/1000 PHY
SFP +
2个10Gbps SFP+ PHY接口
RS232
1 DB9F RS232连接器
屏蔽连接器
Arduino / chipKIT兼容
七段显示
8位数
发光二极管
16个led, 2个RGB led
开关
16个滑动开关
按钮
2重置
25按钮键盘
电
权力
12V±5%外置电源(PCIE连接器)
物理
宽度
7-1/8在
长度
9-1/16在

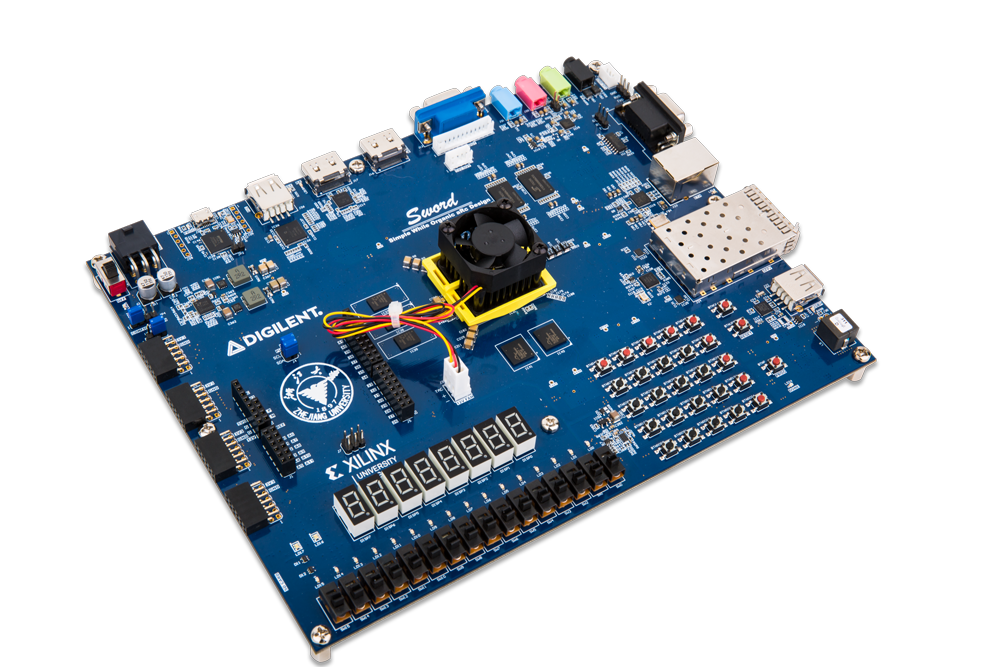

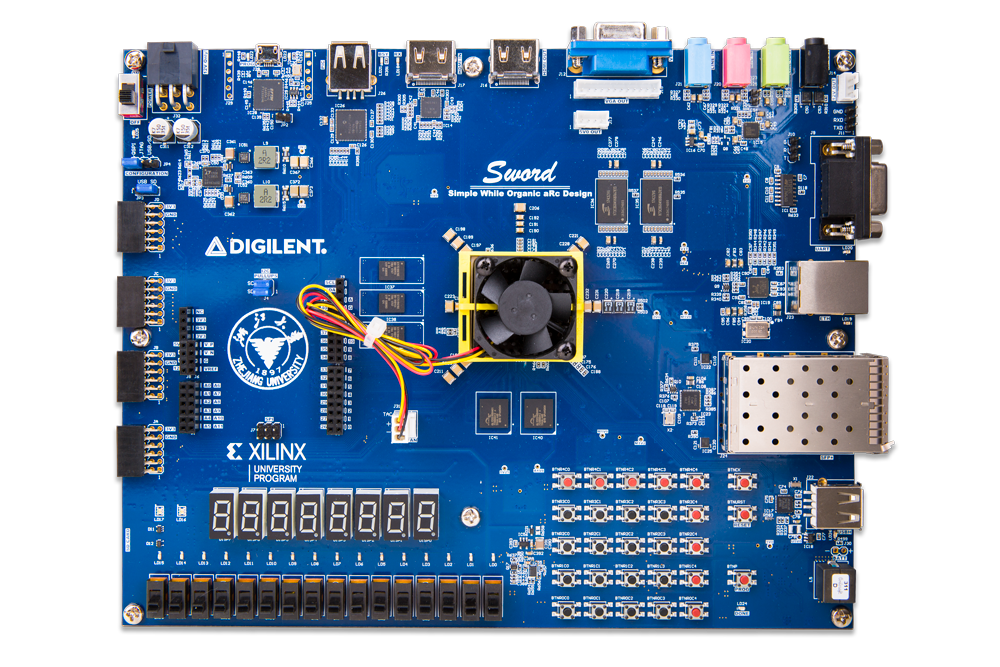

由Xilinx的Kintex-7 XC7K325T FPGA提供动力，Sword板提供各种板载外设、内存设备和I/O。额外的扩展连接器形式的Pmod连接器和Chipkit/Arduino头使剑板的潜在用途几乎是无限的。

两个具有共享地址总线和1GB DDR3的sram形式的宽高速内存接口为试验不同的内存架构提供了强大的环境。此外，这些内存还为常见的网络应用程序提供了良好的支持。

剑板的Kintex-7 XC7K325T FPGA与Xilinx的高性能Vivado®设计套件兼容，并需要完整的软件许可。不支持WebPack。可以找到Vivado的许可信息在这里．学术机构可以申请完整的Vivado许可证在这里．



文档

教程

示例项目

额外的资源
