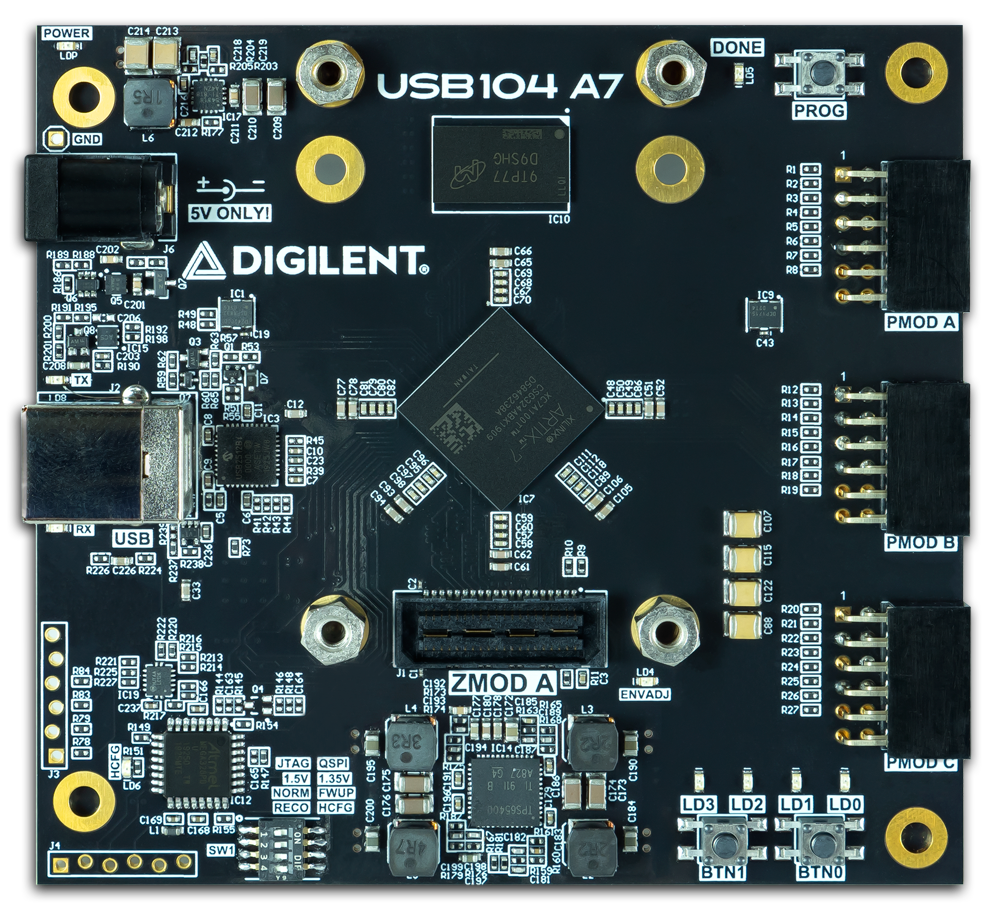

USB104 A7
Artix-7 FPGA开发板在PC/104形式因素
特性
  • 熟练的DPTI/DSPI接口高速主机到FPGA的数据传输通过USB
  • 用于系统原型的Pmod和Zmod扩展连接器
  • 可编程通过JTAG或QSPI
关键FPGA规范
零件号
XC7A100T-1CSG324I
逻辑片
15850年
6-Input附近地区
63400年
人字拖
126800年
块内存
607.5 KB
DSP片
240
时钟资源
6锁相环
6 MMCMs
100mhz外部时钟
内部 ADC
双通道1议员
连接
朔望连接器
一个SYZYGY标准接口
Pmod连接器
三个Pmod港口
USB
DPTI/DSPI数据传输接口
USB-UART
USB-JTAG程序员
内置USB集线器
记忆
DDR3
512 MB
QSPI闪光
16 MB
车载I / O
按钮
2
发光二极管
4
电
电源输入
5V 6A(枪管插孔)电源
Pmod连接器
3.3V逻辑标准，3.7V容许
朔望连接器
1.2V到3.3V，根据电源不同，最高可达1.2A
自动在船上谈判
物理
形成的因素
PC / 104
宽度
3.775英寸(95.89毫米)
长度
3.550英寸(90.17 mm)
产品合规
宏达电
8471809000
ECCN
EAR99

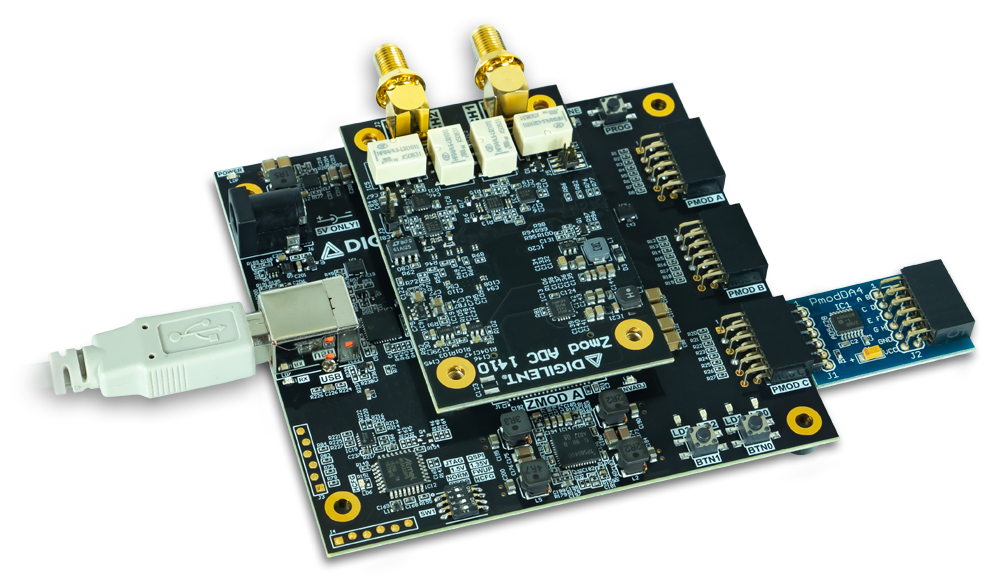

USB104 A7符合行业标准的PC/104的形式因素，并带来电源和多功能性，您的PC/104堆叠PC。它的功能是Xilinx Artix-7 XC7A100T。Artix®-7设备提供最高的性能每瓦织物，使USB104 A7成为尺寸、重量和功率受限项目的理想选择。I/O提供了三个12-pin Pmod端口，一个syzygy兼容的Zmod端口。它具有一个带有多个I/O接口的USB端口，从UART到DSPI和DPTI，提供从简单的命令接口到40MB/s并行接口的任何东西，通过Digilent Adept进行控制API．



文档

设计文件

外围设备

  • USB104 A7兼容符合Digilent的Pmod™规范的模块，包括Digilent的系列Pmods．Digilent提供了IP核和分层块来支持许多Digilent Pmods的使用。关于使用这些系统的指南和文档可以在下面找到。
