zedboard.
Zynq-7000开发板
特征
  • 使用DigIlent SMT1等效电路的USB-JTAG编程
主要规格
FPGA零件＃
XC7Z020-CLG484
振荡器
33.333MHz（PS），100MHz（PL）
以太网
10/100 / 1G
连接和板载I / O.
PMOD连接器
5 2×6
HDMI.
HDMI输出
VGA.
12位VGA
展示
128×32.oled.
声音的
Line-In，Line-Out，耳机，MIC
USB
USB OTG 2.0.
SD.
4GB SD卡
FMC.
一个LPC FMC
AMS.
一个AMS标题
开关
8个DIP /幻灯片开关
按按钮
7.
重置按钮
2
用户LED
9.
完成LED.
1
电气
力量
开/关
12V 5A AC / DC调节器
逻辑级别
3.3V.
身体的
宽度
6.3在
长度
6.3在

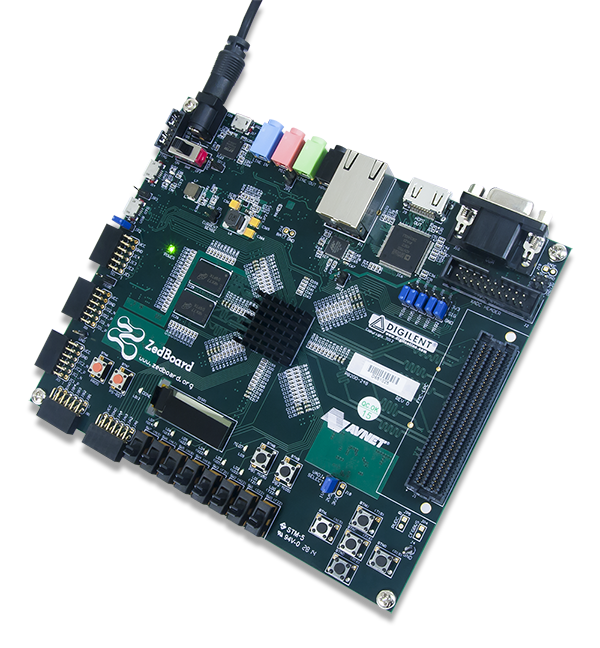

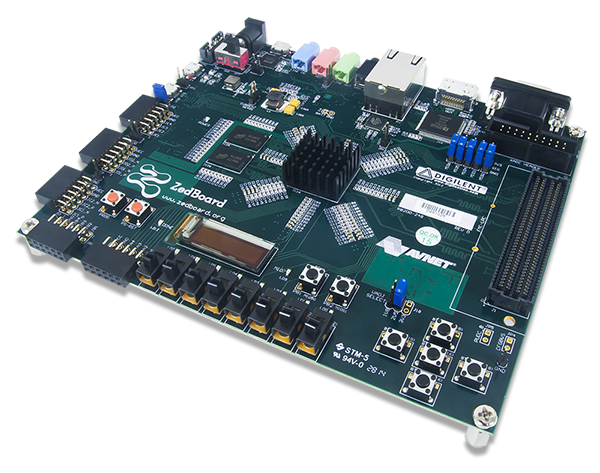

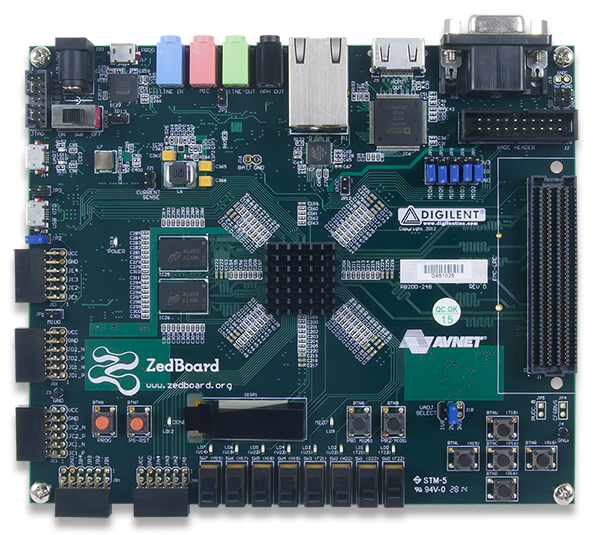

Zedboard是Xilinx Zynq-7000所有可编程SOC（AP SOC）的低成本开发板。该板包含创建Linux®，Android®，Windows®或其他所需的一切OS./ RTOS的设计。此外，多个扩展连接器公开了处理系统和可编程逻辑I / O以便于用户访问。

利用Zynq-7000 AP SOCS紧密耦合ARM®处理系统和7系可编程逻辑，以创建与Zedboard的独特和强大的设计。目标应用包括视频处理，电机控制，软件加速，Linux / Android / RTO开发，嵌入式臂处理和Zynq-7000 AP SoC原型设计。Zedboard套件得到支持www.zedboard.org.社区网站用户可以与其他工程师合作，也可以在Zynq设计上与其他工程师合作。
