JTAG-SMT3-NC
表面装配编程模块

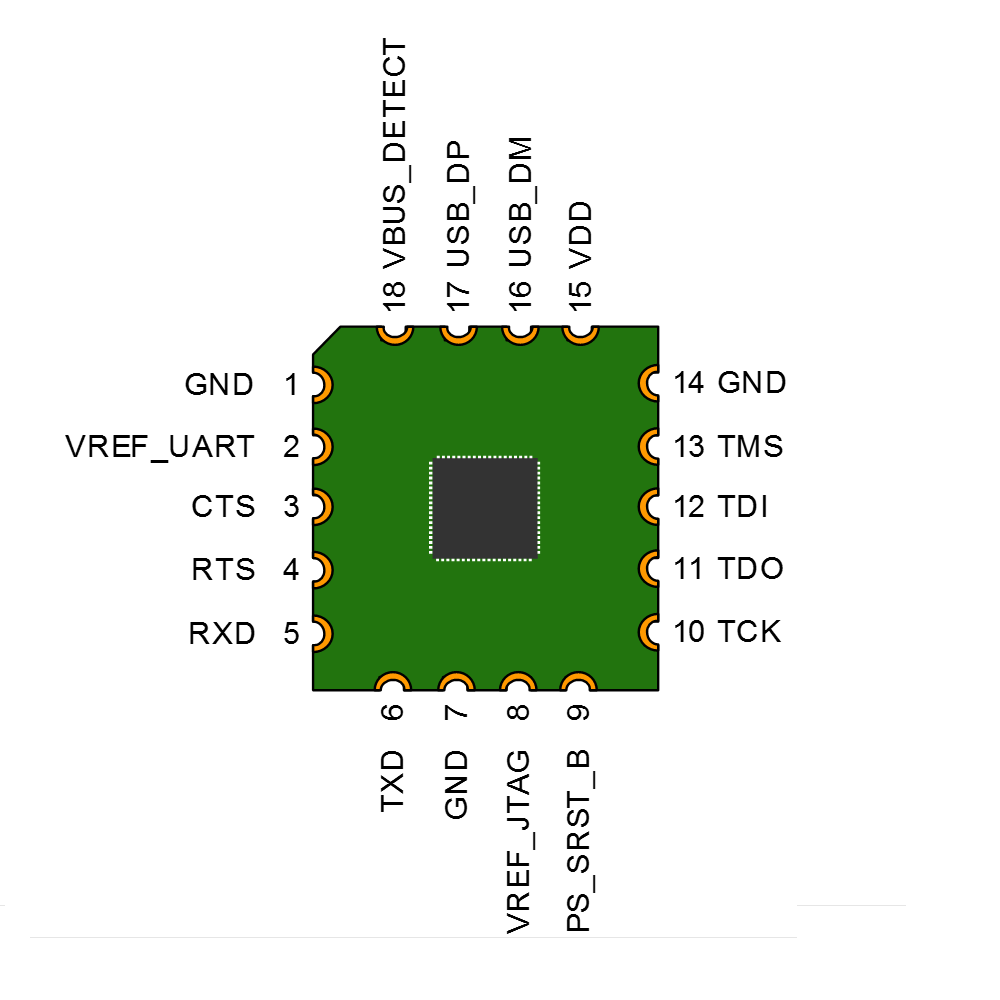

特性
- 小型、完整、一体化的JTAG编程/调试解决方案，适用于带有UART侧通道的Xilinx fpga
- 与Xilinx工具兼容
- 高速USB 2.0接口，可驱动JTAG总线高达30Mbit/sec(频率用户可设置)
- 打开PS_SRST_B引脚上的排水管缓冲区，允许调试软件重置Xilinx的Zynq®平台的处理器核心

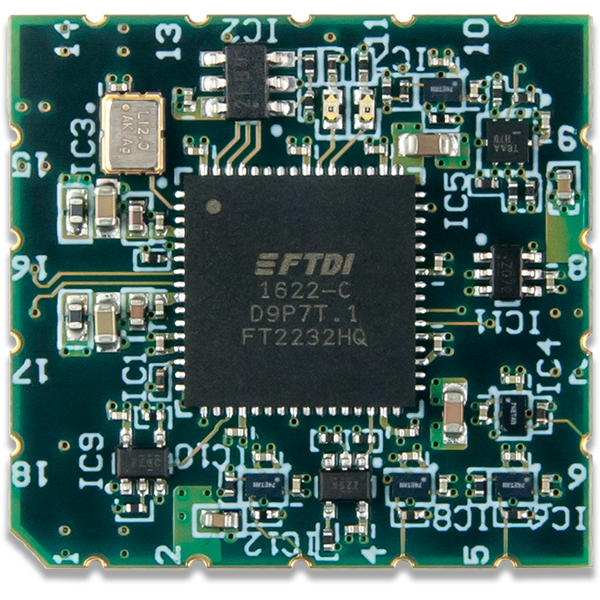

- 双通道USB控制器提供同时访问JTAG和UART接口
- JTAG和UART信号的单独Vref允许每个接口在不同的电压下工作(1.8V到5.5V)

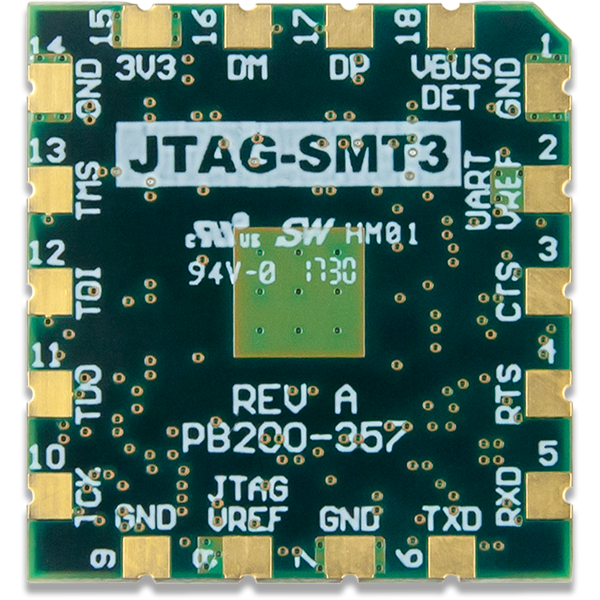

- 小形状因子表面安装模块可以直接加载到目标板上
- USB D+和D-信号路由到焊盘，允许USB连接器放置在主机PCB上的任何地方
- 当模块没有连接到PC时，VBUS_DETECT引脚允许减少电流消耗
产品合规
宏达电
8473301180
ECCN
EAR99

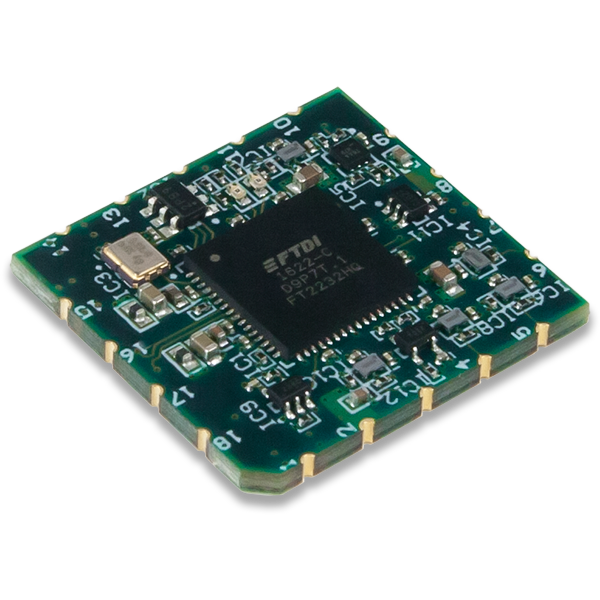

联合试验行动组(JTAG)- smt3 -数控是一个紧凑、完整和完全自包含的表面安装编程模块，用于Xilinx现场可编程门阵列(fpga)。该模块可以从所有Xilinx工具中直接访问，包括iMPACT、ChipScope™、Vivado和EDK。用户可以将模块直接加载到目标板上，并像其他组件一样将其回流。
JTAG-SMT3 -数控使用3.3V主电源和独立的Vref电源驱动JTAG和UART信号。所有JTAG信号使用高速24mA三态缓冲器，允许信号电压从1.8V到5.5V，总线速度高达30MBit/sec。所有UART信号使用高速24mA缓冲器，允许信号电压从1.8V到5.5V，总线速度高达12Mbaud。JTAG总线可以作为SMT3-与其他设备共享数控信号保持在高阻抗，除非在编程过程中主动驱动。SMT3 -数控模块是CE认证，完全符合欧盟RoHS和REACH指令。该模块将USB D+ (DP)和D- (DM)信号路由到pad，为系统设计师提供选择USB连接器类型及其在系统板上的位置的能力。
