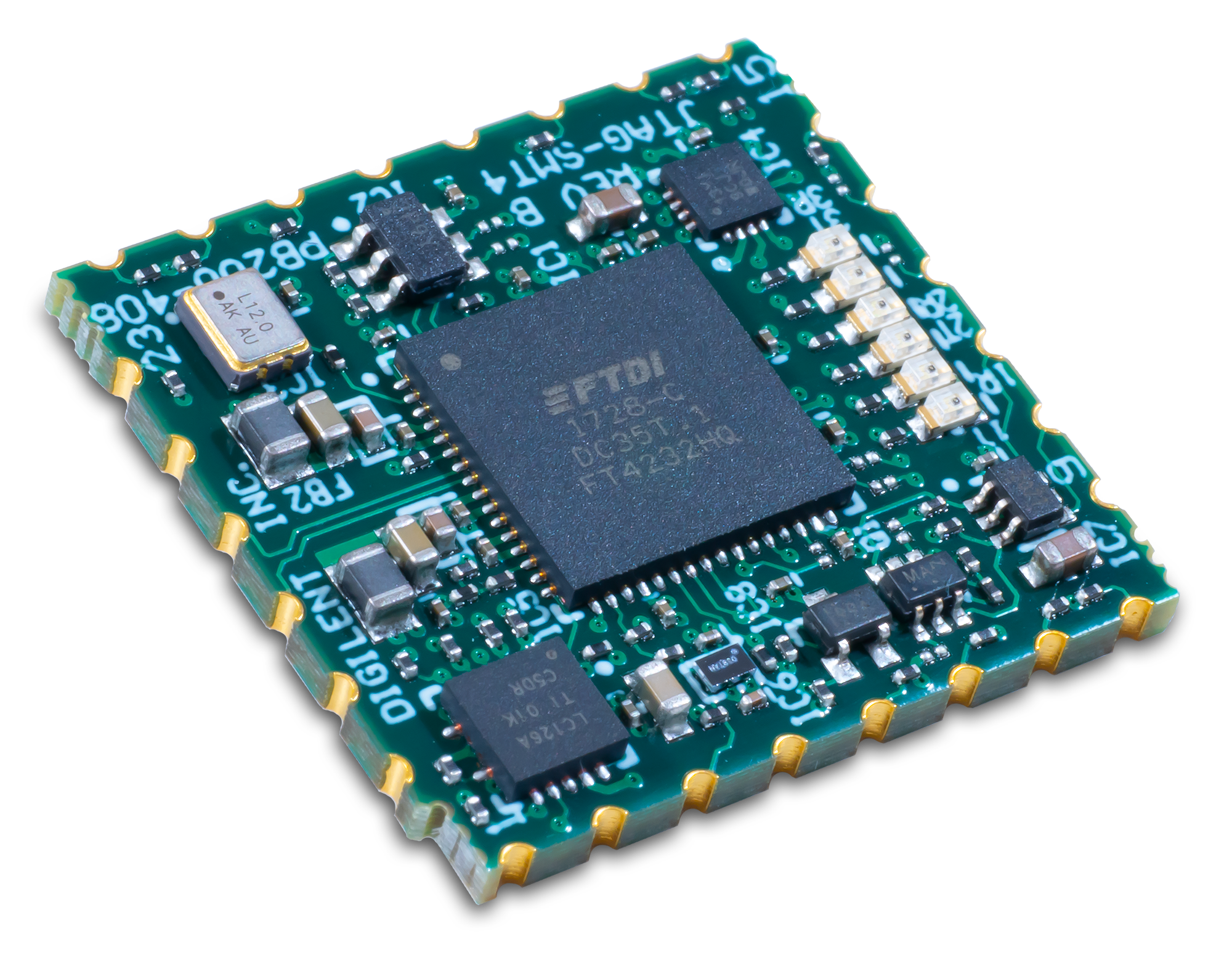

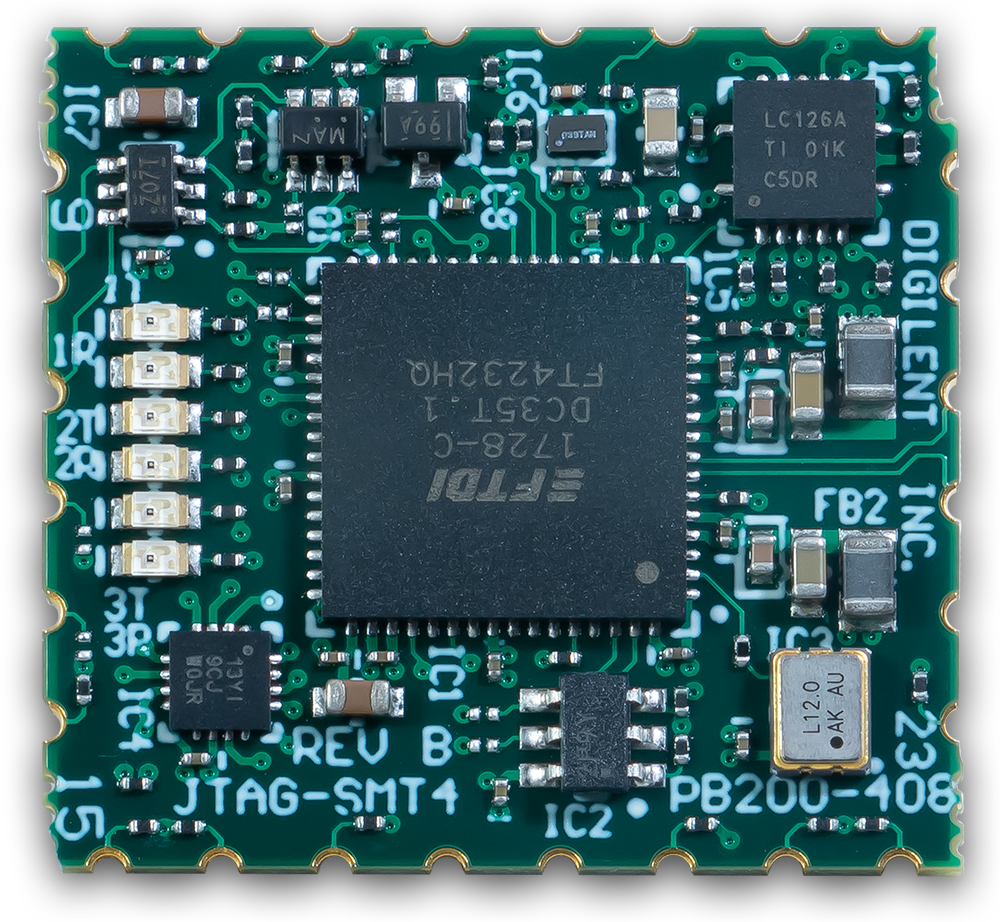

JTAG-SMT4
表面装配编程模块
特性
- 小型、完整、一体化的JTAG编程/调试解决方案，适用于Xilinx fpga，具有三个UART侧通道
- 与Xilinx工具兼容(需要版本2020.1或更新)
- 高速USB 2.0接口，可驱动JTAG总线高达30Mbit/sec(频率用户可设置)
- 打开排水管缓冲区允许PS_SRST_B和PS_POR_B引脚执行基于软件的Xilinx的Zynq®平台复位
- 四通道USB控制器提供同时访问JTAG和UART接口
- 车载缓冲器允许JTAG信号在1.8V到3.3V的电压下工作
- 小形状因子表面安装模块可以直接加载到目标板上
- USB D+和D-信号路由到焊盘，允许USB连接器放置在主机PCB上的任何地方
- 当模块没有连接到PC时，VBUS_DETECT引脚允许减少电流消耗
软件
熟练的
产品合规
宏达电
8473301180
ECCN
EAR99
联合测试行动组(JTAG)-SMT4是一个紧凑、完整和完全自包含的表面安装编程模块，用于Xilinx现场可编程门阵列(fpga)。可以从所有Xilinx Tools(包括Vivado和Vitis)直接访问该模块。用户可以将模块直接加载到目标板上，并像其他组件一样将其回流。

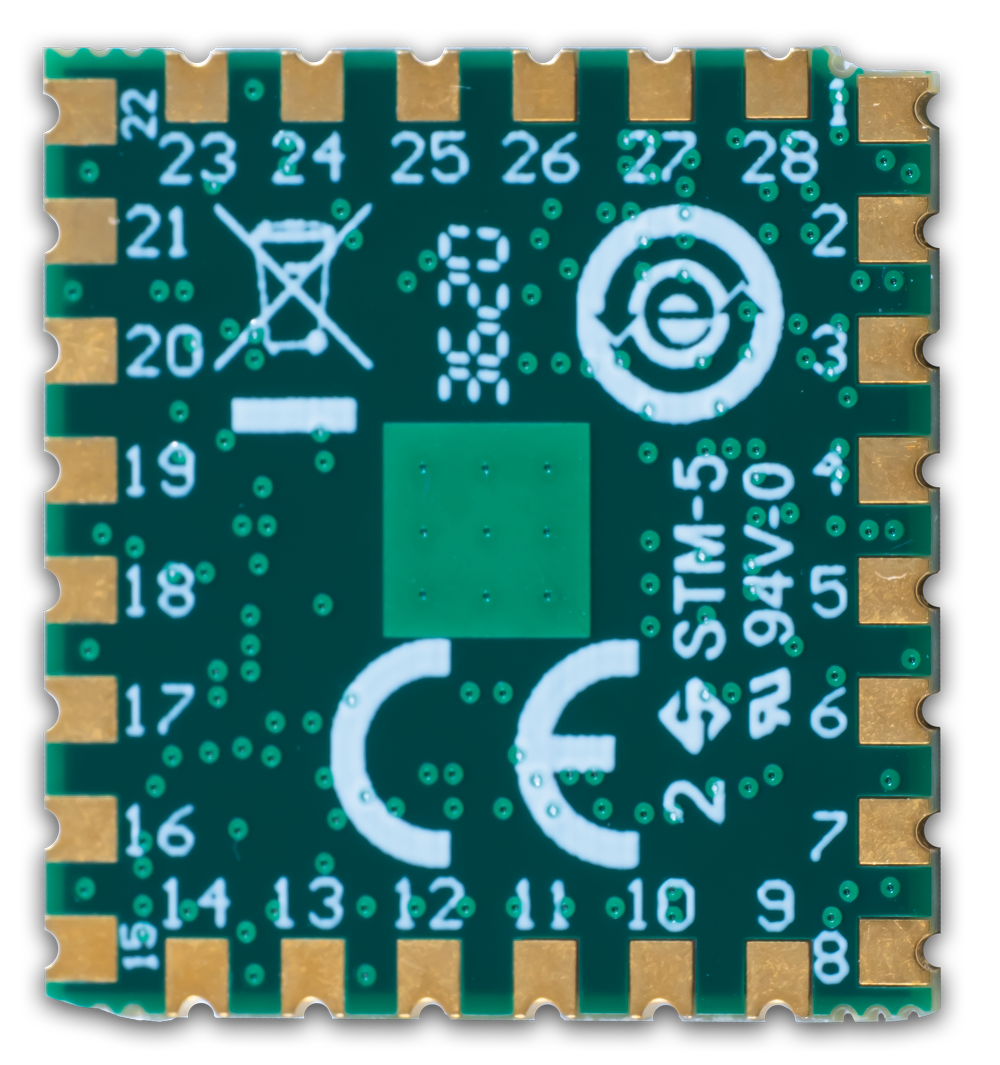

JTAG- smt4使用3.3V的主电源(VDD)和一个独立的Vref电源驱动JTAG信号。所有JTAG信号使用高速24mA三态缓冲器，允许信号电压从1.8V到3.3V，总线速度高达30MBit/sec。UART信号由USB控制器(参考3.3V VDD电源)直接驱动，支持总线速度高达12Mbaud。JTAG总线可以与其他设备共享，因为SMT4信号保持在高阻抗，除非在编程过程中主动驱动。SMT4模块是CE认证，完全符合欧盟RoHS和REACH指令。该模块将USB D+ (DP)和D- (DM)信号路由到pad，为系统设计师提供选择USB连接器类型及其在系统板上的位置的能力。
