Spartan-3E FPGA训练板
特性
  • 勤奋的USB2接口，提供单板电源、编程和数据传输
主要规格
PSDRAM
16 mb
罗
16 mb英特尔StrataFlash
振荡器
50MHz +插座
第二振荡器
连接和板载I/O
Pmod连接器
4个12针Pmod接口
USB
USB2港口
VGA
1 VGA端口
PS / 2
1 PS / 2端口
连接器
Hirose FX2
I / O
扩展连接器路由60
按钮
4按钮
开关
8
发光二极管
8
七段显示
4位
电
权力
USB,电池,
或5-15V (2.1mm)外部电源
物理
宽度
4.8
长度
4.8
设计资源
佛罗里达大学500年主
在下2 - 500
佛罗里达大学1200年主
在下2 - 1200
文档
主要集成电路
Spartan-3E
参考手册
Nexys 2参考手册
示意图
启C

Nexys 2现在已经退役，不再在我们商店出售。我们推荐的在下A7 FPGA作为一个选择。

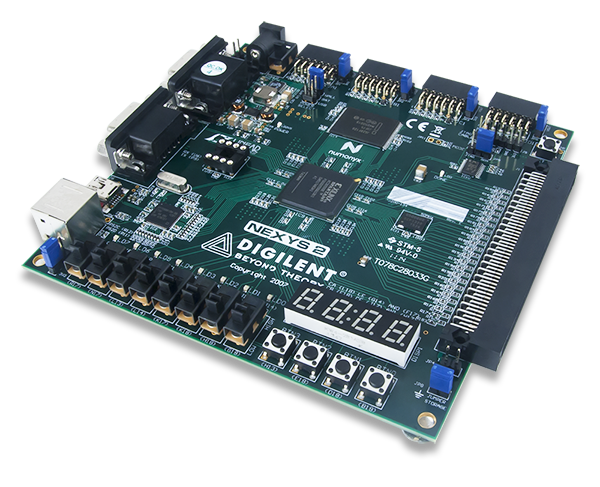

Nexys2电路板是基于Xilinx Spartan 3E FPGA的完整的即用电路开发平台。它的板载高速USB2端口，16mb的内存和罗以及多个I/O设备和端口使其成为各种数字系统的理想平台，包括基于Xilinx的MicroBlaze的嵌入式处理器系统。USB2接口提供板电源和编程接口，因此Nexys2板可以与笔记本电脑一起使用，创建一个真正的便携式设计站。



教程

示例项目

额外的资源

示范项目
  • 董事会确认邮政编码
    • Nexys2板验证项目-(用于500K板)
  • 董事会确认邮政编码
    • Nexys2板验证项目-(用于1200K板)
  • I / O多路复用器nexys2 - 500邮政编码
    • EDK项目，演示如何通过I/O多路复用器连接BSB共享总线，允许访问两者内存以及Nexys2-500的闪存。使用edk11。
  • I / O多路复用器nexys2 - 1000邮政编码
    • EDK项目，演示如何通过I/O多路复用器连接BSB共享总线，允许访问两者内存以及Nexys2-1200的闪存。使用edk11。
参考设计
参考组件
支持文件
  • 董事会的支持邮政编码
    • Nexys2板支持文件使用Xilinx EDK。支持edk13及以上。
,,,
