波形实时参考手册

尽管我们希望并努力创造一个创新和低成本的T&M解决方案，但我们在OpenScope MZ和OpenLogger的总体可靠性方面收到了一致的负面反馈，这导致我们确定，它没有达到我们的测试和测量产品的高标准。

不幸的是，我们无法解决许多问题，所以我们做出了艰难的决定，将这两款产品和相关配件下架。这将使我们能够确保我们能够继续履行Digilent品牌承诺，并专注于扩大我们受欢迎的核心测试和测量产品系列。

这一页的资料将作为遗产来源留在这里。任何Digilent提供的支持最多只能是极其有限的。谢谢您的理解。

通过提供一个跨平台的图形用户界面，结合了对示波器、逻辑分析仪、GPIO，电源和更多的单一应用。

wavforms live是免费和开源的。现在试试WaveFormsLive.com．

概述

wavforms live是一个托管浏览器应用程序WaveFormsLive.com，作为“离线”浏览器应用程序的一部分Digilent代理作为Windows、Mac、Linux、Android和iOS的原生应用。

基于浏览器的wavforms Live在WaveFormsLive.com是推荐的，因为它将包括最新的功能和错误修复。

wavforms Live是开源的离子2和Angular2用TypeScript写的，超文本标记语言和CSS．源代码可在GitHub．

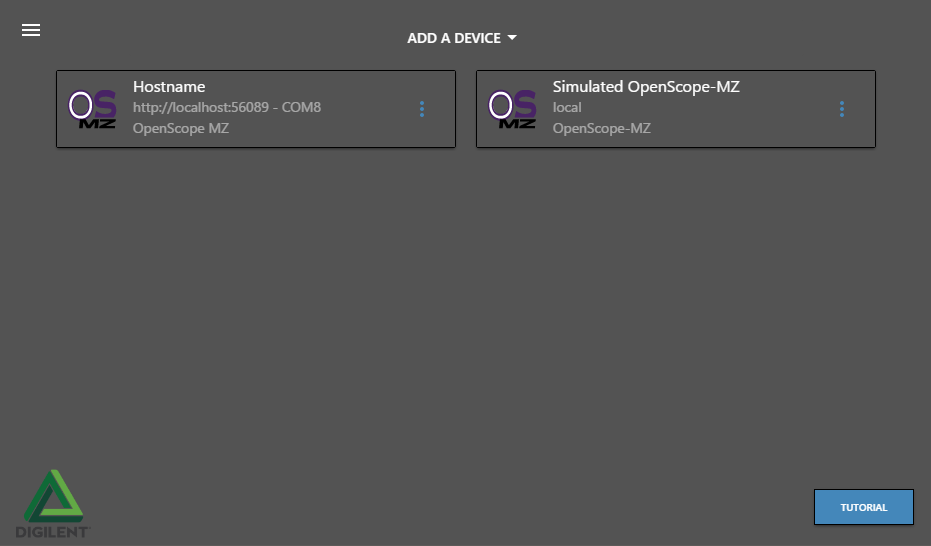

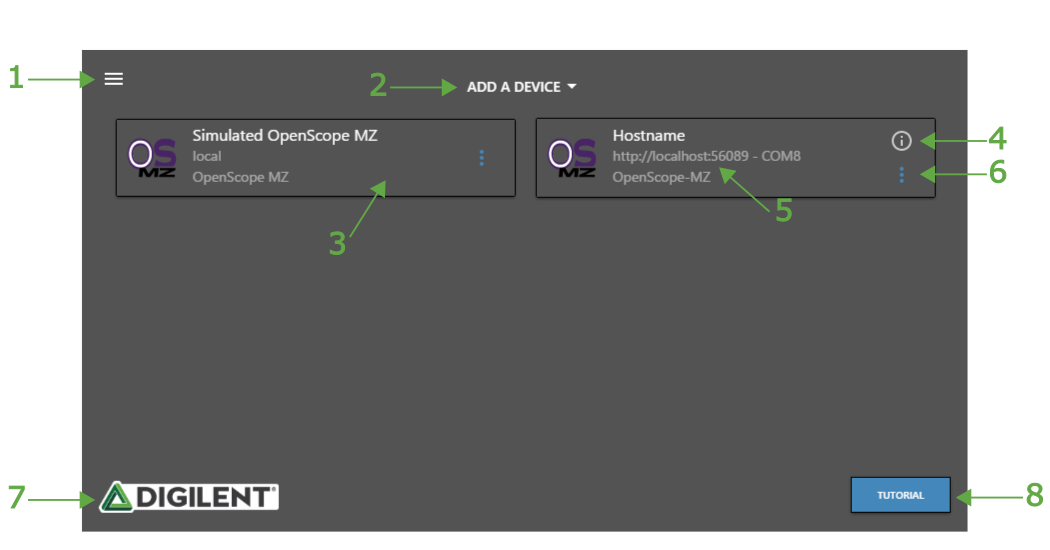

设备管理器

wavforms Live在启动时显示设备管理器。设备管理器允许用户管理和配置与WaveForms Live兼容的设备。添加到设备管理器的设备将被存储在本地(在浏览器或应用程序缓存中使用)。

  1. 菜单-切换侧菜单打开/关闭。

  2. 添加一个设备—单击，将新设备添加到设备管理器中。

  3. 设备卡片—表示设备或代理的卡片。点击卡片，进入设备的默认仪表板。

  4. 固件更新可用—表示该设备有新的固件可用。单击启动固件更新过程。

  5. 设备信息—设备信息。显示的字段取决于设备类型。

  6. 更多的—单击，查看设备选项。

  7. Digilent标志- Digilent logo。

  8. 教程-单击开启教程模式。教程模式提供了使用模拟设备的交互式演示。

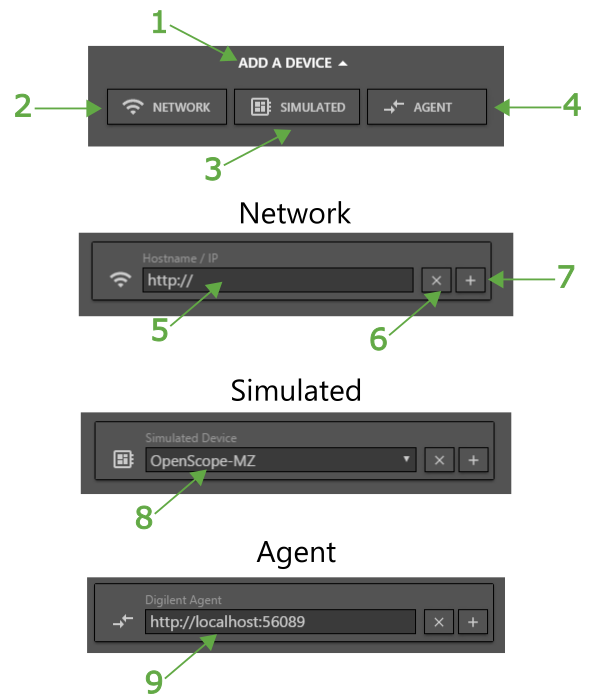

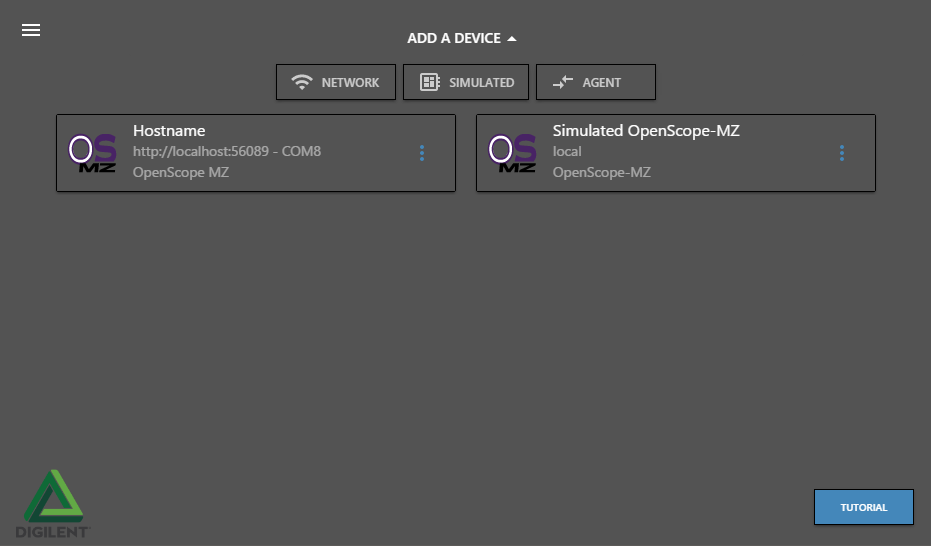

添加一个设备

添加设备下拉菜单允许用户添加新设备到WaveForms Live。支持三种设备类型:Network、Simulated和Agent。

  • 一个模拟设备是一种纯软件设备，旨在提供一种无需额外硬件就能测试WaveForms Live软件的方法。

  • 一个网络设备是在本地网络上可用的WaveForms Live兼容设备(例如在本地Wifi网络上的OpenScope MZ)。

  • 的Digilent代理是一个服务，运行在Windows, Mac和Linux的系统托盘，并使基于浏览器的应用程序，如Waveforms Live与Digilent硬件通信。使用Digilent Agent连接到通过USB连接到电脑的设备有几个优点，包括更新设备固件和设置Wifi。必须使用WaveForms Live对代理进行配置，以便在使用前设置活动设备。

  1. 添加一个设备-单击添加一个新设备到WaveForms Live。

  2. 网络—在本地网络中添加与WaveForms Live兼容的设备。

  3. 模拟—添加软件模拟设备。这对于在没有额外硬件的情况下探索WaveForms Live非常有用。

  4. 代理——添加一个Digilent代理．

  5. 主机名/ IP—指定网络设备的主机名或IP地址。

  6. 取消—取消，不添加新设备。

  7. 添加—添加指定设备。

  8. 模拟设备类型—要模拟的设备类型。

  9. Digilent代理—要添加的Digilent Agent的主机名或IP和端口。默认值http://localhost:42135匹配默认Digilent Agent设置。代理必须在网络或本地机器上可用。

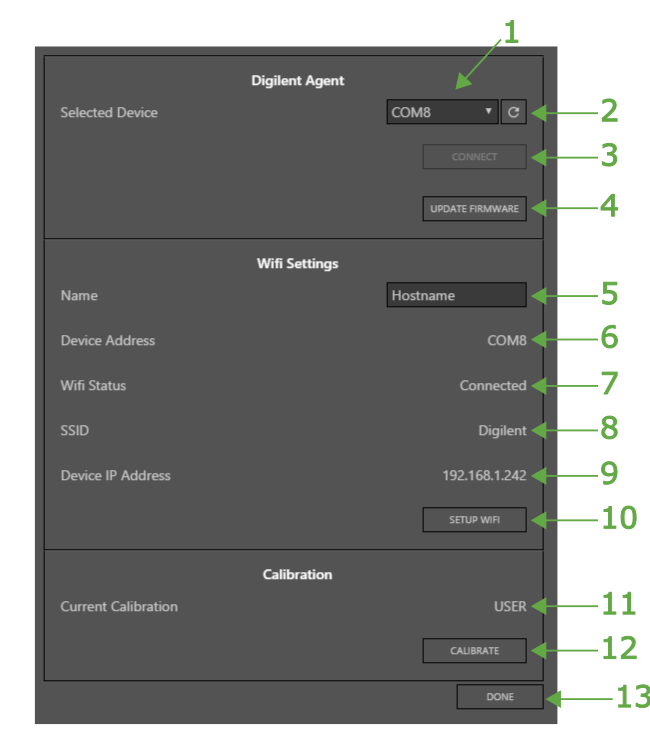

设备配置

设备配置菜单提供了配置设备设置的入口，包括校准、网络设置和配置Digilent Agent。Agent部分仅用于配置Digilent Agent。

  1. 代理激活装置—Agent需要使用的硬件设备。

  2. 刷新—刷新硬件设备列表。

  3. 连接—连接并枚举所选设备。

  4. 更新固件—更新所选设备的固件。这个按钮启动Update固件向导．

  5. 的名字—设备主机名。

  6. 设备地址—当前与设备通信的地址。这可能是一个COM端口或IP地址，取决于设备类型。

  7. 无线网络状态—显示设备Wifi连接状态。

  8. 名称—已选择的SSID。

  9. 设备的IP地址—如果设备未连接Wifi，设备的IP地址为0.0.0.0。

  10. 设置无线网络-启动安装wifi向导来配置设备的wifi设置。

  11. 当前的校准-表示当前应用于仪器的校准配置文件。

  12. 校准—启动设备校准向导，对设备进行校准。

  13. 完成—保存更改并返回设备管理器。

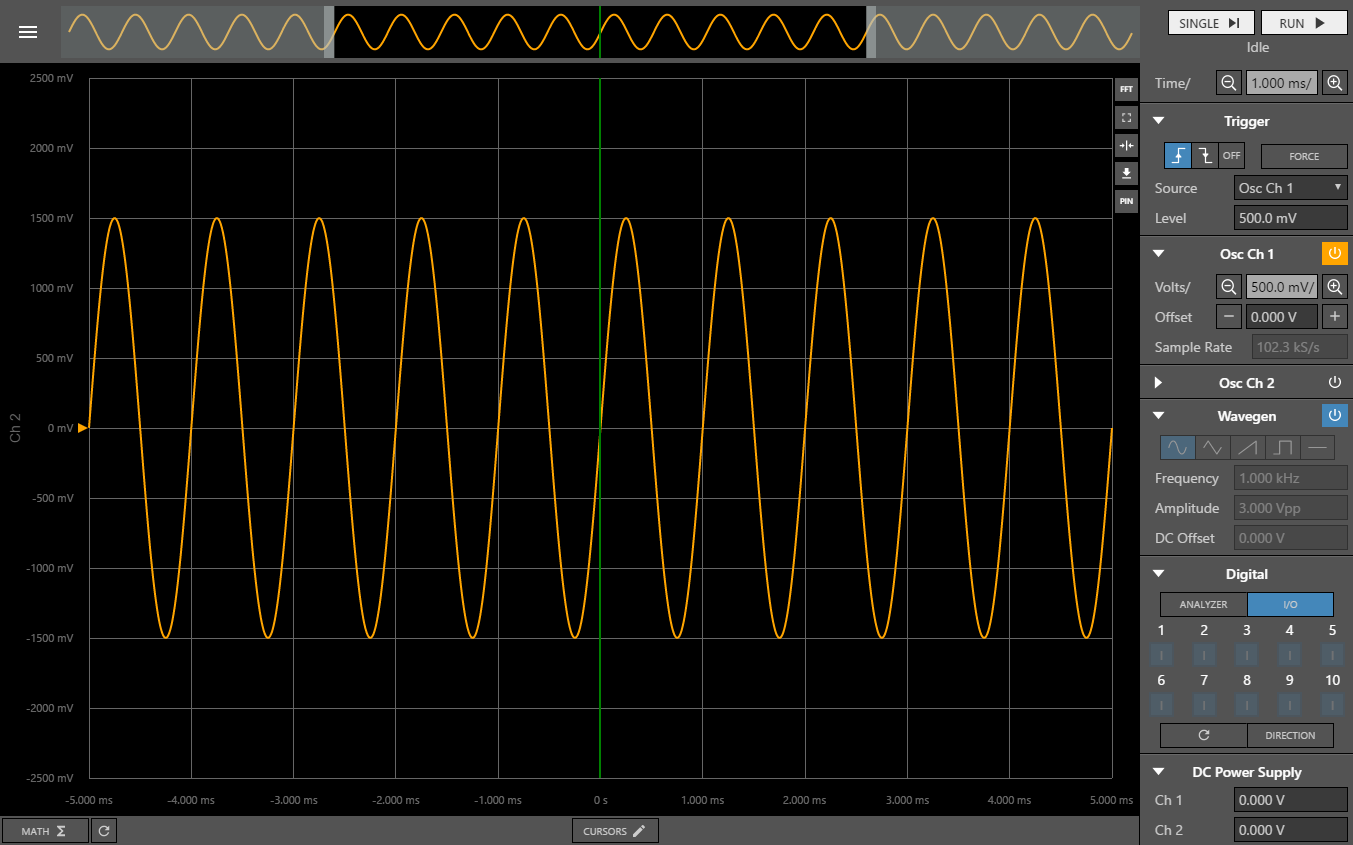

仪表盘

仪表板提供了访问核心设备功能，使用户能够配置触发器，示波器，波形，逻辑分析仪，gpio，和电源，操纵购物车，获取样品和更多。

  1. 单—单次采集。单击此按钮将触发触发器，并在采集完成后返回单个数据缓冲区。

  2. 运行-点击此按钮将启动触发器。当采集完成且设备处于运行模式时，返回数据缓冲区并自动重新武装触发器。
  3. 时间/-图表x轴每分割一次的时间。

  4. 展开/折叠—单击可展开或折叠控制面板区域。

  5. 触发模式—触发方式。从左到右:上升，下降，下降。

  6. 力触发-如果启动了触发器，该按钮强制触发条件，并在采集完成后返回数据缓冲区。如果触发器未武装，此按钮无效。

  7. 源—触发源。

  8. 水平—触发阈值级别。

  9. 启用按钮-开关示波器通道。
  10. 伏特/-在图表的y轴上每单位的电压。
    注:每个示波器和逻辑分析仪通道都有自己独立的Y轴。

  11. 抵消—指定通道的y轴偏移量。

  12. 采样率-示波器通道采样的速率。
    注意:此值默认为只读，并根据图表缩放更新。

  13. 启用-开关波发生器。

  14. 波型—规则波形输出类型。从左到右:正弦，三角形，锯齿，正方形，直流电。

  15. Frequecy—周期规则波形的频率。

  16. 振幅-波形的峰间振幅。

  17. 直流偏置—波形的直流偏置。

  18. 分析仪-选择数字引脚用作逻辑分析仪的输入。

  19. I / O—设置数字输出的输出值，显示配置为数字输入的引脚的输入值。

  20. 数字频道——数字渠道。
    1. 数字通道配置为逻辑分析仪通道用绿色背景和指示一个．
    2. 数字通道配置为输入用蓝色背景和一个我．
    3. 配置为输出的数字通道用蓝色背景、黑色轮廓和一个O．
    4. 数字输入和输出通道无趣的当在一个逻辑低值和明亮的在逻辑高值时。

  21. 刷新—读取数字输入值并更新显示。

  22. 方向—设置数字通道方向为输入或输出。

  23. Ch1—“DC电源通道1”值。
    注意:设置新值后，将显示实际实现的值

图表

仪表面板图用于显示示波器、逻辑分析仪信号数据。x轴(时间)在所有频道之间共享，然而，每个频道都有自己独立的y轴。

  1. 时间轴-显示完整的缓冲区，阴影区域表示在图表中可见的缓冲区部分。

  2. FFT-单击显示当前示波器数据缓冲区的快速傅里叶变换图。

  3. 汽车规模-自动缩放X和Y轴，以适合图表视图中的所有点。

  4. 中心触发-将当前视图集中在触发器上。

  5. 出口—将当前缓冲区导出为。png或。csv文件。

  6. 销—显示设备pinout。

  7. 频道主持人—采样范围的中心。单击并拖动以垂直移动信号。

  8. 积极的通道—激活通道。y轴单位适应主动信道。

  9. 触发—指定触发器在缓冲区中的位置。

  10. 数学-提供访问启用和禁用数学功能，如频率和振幅测量。

  11. 刷新数学-更新计算'math'值。

  12. 游标—启用/禁用游标和配置游标。

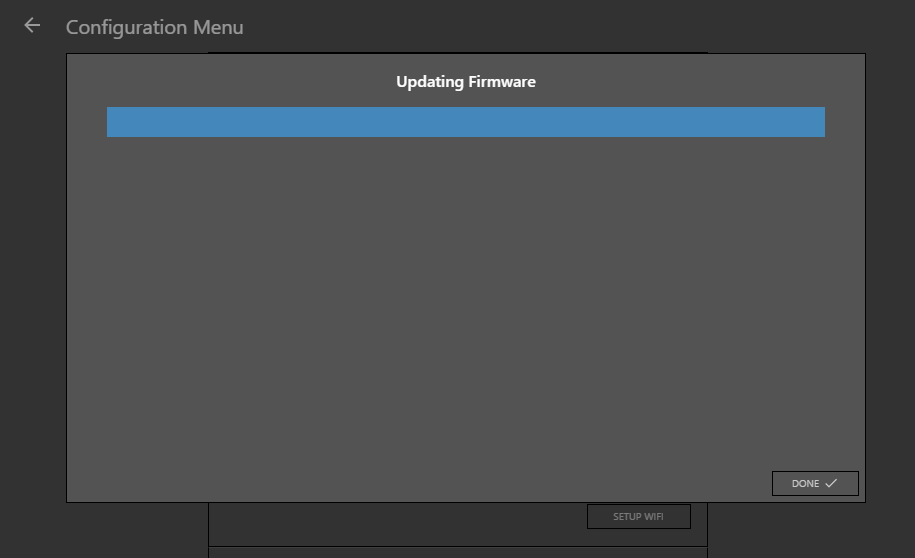

更新固件

更新固件向导允许用户更新或更改与WaveForms Live兼容的设备上的固件。固件可以从在线存储库中提取，也可以从主机PC中选择。

注意:只有在使用Digilent Agent连接到设备时才能更新OpenScope MZ固件

  1. 当前固件版本—显示设备上运行的固件版本。

  2. 最新固件版本-固件存储库中可在线获取的最新固件版本。

  3. 可用的固件版本—从存储库中选择需要的固件版本其他浏览本地固件文件。

  4. 状态—显示固件更新的状态或错误列表。

  5. 关闭—取消固件更新并关闭向导。

  6. 更新—启动固件升级进程。

  7. 进步—显示固件更新的进度。

  8. 完成—固件更新过程完成后可用。单击，关闭固件更新向导。

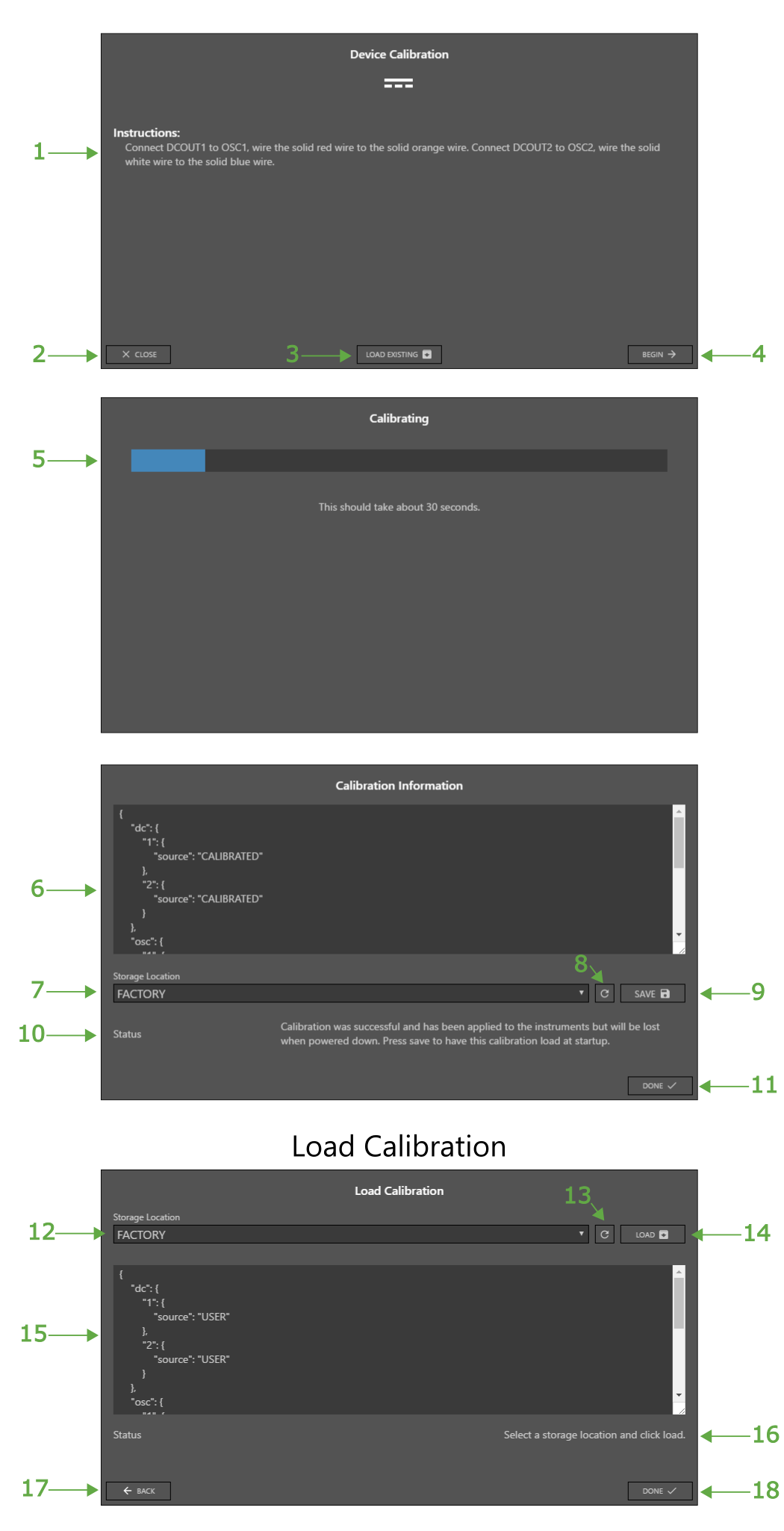

校准

通过校准向导，用户可以对仪器进行校准、保存校准数据和加载先前保存的校准数据。

  1. 指令-设备具体说明，描述如何配置设备进行校准。

  2. 关闭—取消设备校准并关闭向导。

  3. 现有负载-加载现有校准数据并应用于仪器。

  4. 开始—启动校准过程。

  5. 进步—校准进度。

  6. 校准数据—新的校准数据。

  7. 存储位置—校准数据在设备上的存储位置。

  8. 刷新—刷新存储位置列表。

  9. 保存—将校准数据保存到指定的存储位置。

  10. 状态—显示校准过程的状态。

  11. 完成—关闭校准向导。

  12. 存储位置—用于加载校准数据的设备的存储位置。

  13. 刷新—刷新存储位置列表。

  14. 负载-从指定位置加载校准数据，并将其应用到仪器上。校准数据也显示在WaveForms Live。

  15. 校准数据—加载的校准数据。

  16. 状态—表示负载校准过程的状态。

  17. 完成—关闭校准向导。

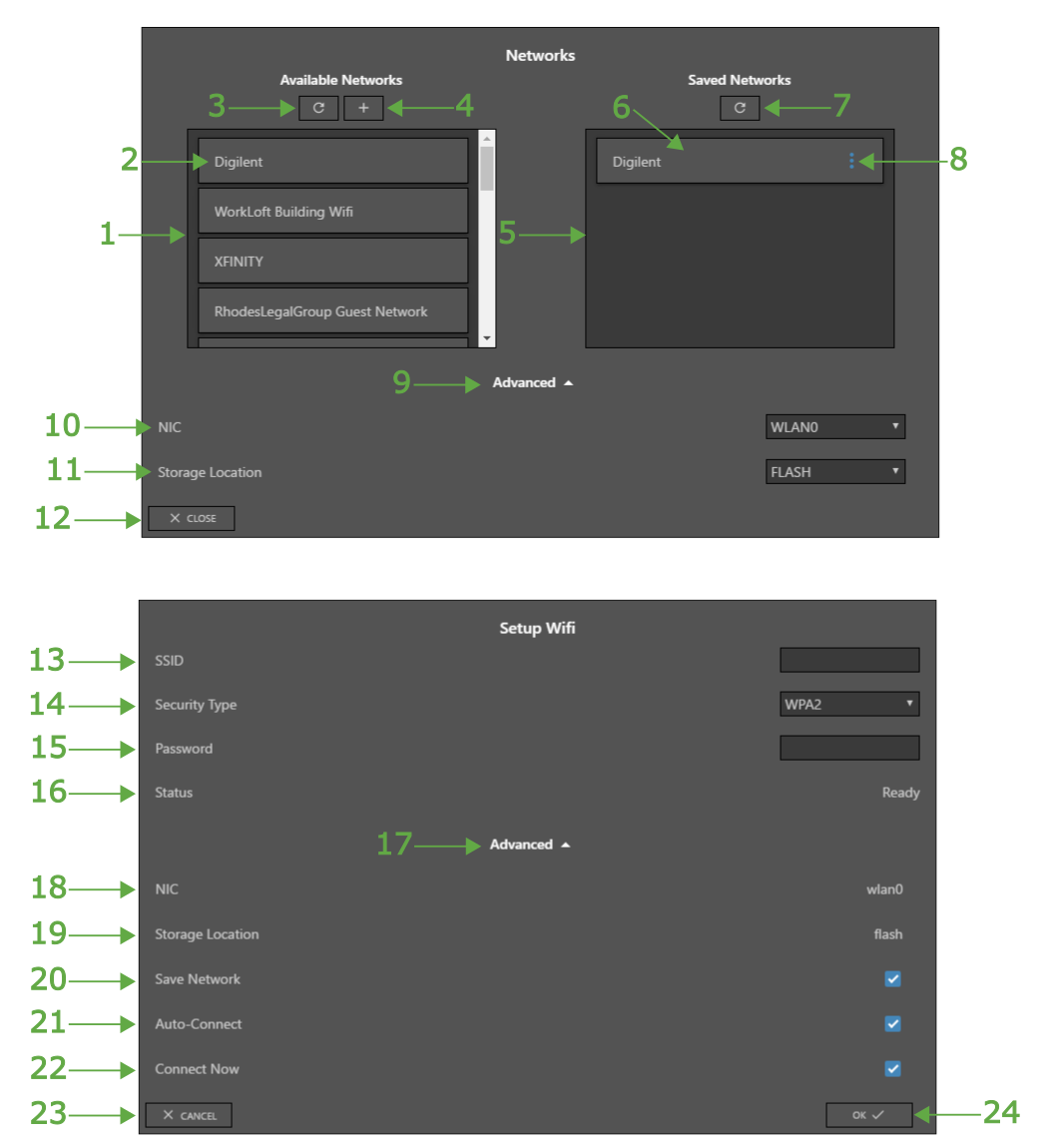

无线网络设置

通过Wifi设置向导，用户可以通过扫描网络、输入安全凭证和保存网络配置来配置设备的Wifi设置。

  1. 扫描网络-扫描可用的wifi网络。

  2. 添加网络—手动进入SSID和安全设置，添加wifi网络。

  3. 保存网络—已保存的网络配置。

  4. 更新保存网络—刷新设备上保存的网络列表。

  5. 可用的网络-上次wifi扫描时发现的可用网络。

  6. 保存网络更多的—显示已保存网络的配置选项。

  7. 可用的网络-显示上次wifi扫描中发现的所有可用网络。

  8. 保存网络—显示设备上保存的网络配置信息。

  9. 先进的-显示/隐藏高级设置。

  10. 网卡—要使用的网口控制器。

  11. 存储位置—用于读写网络配置数据的设备上存储位置。

  12. 关闭—关闭wifi配置向导。

  13. 名称—Wifi网络名称(服务集标识)。

  14. 安全类型—网络安全类型。

  15. 密码—网络密码。此字段适用于安全类型。例如，对于使用WEP104加密的网络，该字段将适用于WEP密钥输入。

  16. 状态—网卡状态。

  17. 先进的-显示/隐藏高级设置。

  18. 网卡—指定要使用的网口控制器。

  19. 存储位置—指定网络配置保存的位置。

  20. 保存网络—如果检查网络配置，将保存到指定的存储位置。如果不检查，将不会保存网络配置数据。

  21. Auto-Connect-如果检查，设备将尝试自动连接到这个网络启动。

  22. 现在连接-如果勾选，设备将尝试连接到网络时，'OK'点击。

  23. 取消-放弃更改并关闭向导。
  24. 好吧-保存更改并关闭向导。

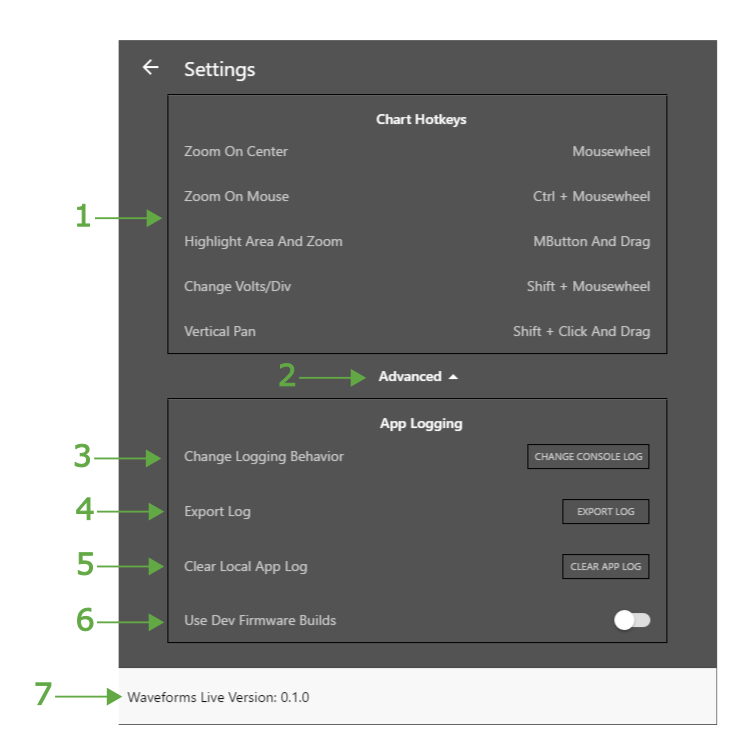

波形现场设置

WaveForms Live设置页面提供了应用程序范围内的配置选项和信息。

  1. 图快捷键-仪表盘图表上的热键可用。

  2. 先进的-显示/隐藏高级设置。

  3. 改变日志记录的行为—选择日志数据的存放位置。

  4. 导出日志—将存储的日志数据导出为文本文件。

  5. 清除本地应用日志—清除所有已保存的日志数据。

  6. 使用Dev固件版本-如果启用，预发布开发固件版本将在更新固件向导中可用。

  7. 波形现场版—wavforms Live版本信息。

数学

数学菜单允许用户启用和禁用各种自动计算，如信号频率，振幅等。

  1. 通道—作为操作信号源的输入通道。

  2. 频率—计算周期信号的频率。

  3. 振幅—计算信号的振幅。

  4. 最大—计算信号的最大值。

  5. 的意思是—计算信号的平均值。

  6. 期—计算周期信号的周期。

  7. 峰间—计算信号的峰峰电压。

  8. 最低—计算信号的最小值。

  9. RMS—计算信号的均方根。

游标

游标窗口允许用户启用和配置图表上的游标。游标可以用来测量时间、信号值和点之间的差异。

  1. 类型—光标类型:“Time”、“Track”或“Voltage”。

  2. 光标1—连接光标的通道。

  3. 光标2—连接光标的通道2

FFT

FFT窗口显示当前缓冲区的快速傅里叶变换。

  1. 轴- - - - - - FFT振幅。

  2. FFT-开启/关闭FFT模式。

  3. 轴——频率。

日志页面

记录器页面提供了对核心记录器功能的访问，并允许用户创建和加载日志配置文件、设置采样参数、启动日志会话、将数据流到图表中、操作购物车、将图表数据导出为csv，等等。

  1. 日志/流/运行—单击，启动日志记录会话。请参阅“模式”一节以获得更深入的解释。

  2. 时间/-图表x轴每分割一次的时间。

  3. 对齐到前面—单击，查看最新数据。

  4. 出口—单击，导出CSV或PNG格式的图表数据。

  5. 文件浏览器-单击打开文件浏览器模式。

  6. 配置文件—创建或加载配置文件。如果选择“New Profile”，则显示“Name”输入。以前保存的配置文件将在配置文件下拉列表中列出。

  7. Save按钮-点击保存按钮将保存当前日志记录参数到设备，并将选择该配置文件。

  8. 模式—日志会话所需的模式。如果选择的模式是“日志”，设备将在没有流数据的情况下开始记录到WaveForms Live。如果选择的模式是“流”，设备将只将数据流到WaveForms Live并显示它。如果选择的模式是“Both”，设备将启动一个日志文件，同时将数据流到WaveForms Live并显示在图表上。

  9. 展开/折叠—单击可展开或折叠控制面板区域。

  10. 链接—链接是指从其他通道复制相同的参数。例如，如果模拟通道2连接到模拟通道1，模拟通道2将具有与通道1相同的设置。“状态”和“文件名”仍然是独立的，因为日志文件必须有不同的名称，而且所有通道状态都是独立的。

  11. 状态—通道状态。选项有:空闲、停止、忙碌。

  12. 样品/—采样速率。

  13. 抽样-使用的抽样方式。可选项为:连续或离散。连续采样一直持续到用户单击停止。特定数量的离散样本。

  14. 样品-获取样本的数量。

  15. 伏特/-在图表的y轴上每单位的电压。

  16. 抵消—指定通道的y轴偏移量。

  17. 位置—日志文件的保存位置。

  18. 文件名称—创建的日志文件名。

教程
