安装WaveForms软件，如果你还没有安装的话。看到安装程序细节在帮助文件中获取更多信息。

使用USB连接器和提供的USB电缆将板子连接到PC。

从开始菜单启动波形应用程序。选择程序>勤奋的>波形>波形。

应用程序启动并连接到您的板。

波形主窗口的状态栏显示设备名称和序列号，如下图所示。

同一时间只能有一个应用连接到一个单板上。如果你得到消息“被选择的设备正在被另一个应用程序使用”检查任务栏和系统托盘中使用的其他波形应用程序。

如果设备配置失败，请检查单板供电。

如果一些工具没有按预期工作，请尝试从该工具的窗口加载默认配置。

如果应用程序没有按照预期工作，请尝试从设置菜单中删除配置。

如果应用程序仍然不工作，关闭WaveForms并在安全模式下启动它(从开始菜单，选择程序> Digilent > WaveForms > Tools > WaveForms -安全模式)。在安全模式下启动波形将擦除应用程序的最后和默认配置。最后一个配置是应用程序关闭时保存的配置。默认配置是由用户设置的。

波形主窗口(如上所示)有6种仪器的按钮:示波器，波形(任意波形发生器)，电压(电源和电压表仪器)，分析仪(逻辑分析仪)，模式(数字信号发生器)和静态I/O(静态数字输入/输出或SDIO)。

点击仪器按钮，打开仪器主窗口(如果仪器已经打开，则将其带到前面)。您可以使用如上所示的下拉箭头打开相同类型的其他仪器。注意，一次只能打开一个电压和静态I/O仪表。

当所选设备或配置不支持仪表按钮时，仪表按钮将被禁用。Devices按钮打开设备管理器窗口。

打开和保存按钮让您加载或保存仪器工作区。

主窗口功能也可从隐藏菜单条，按Alt键显示。

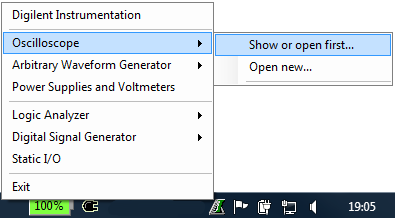

仪器也可以通过右键单击系统托盘菜单来访问，如下所示。

工作区引用任何打开的工具及其当前状态。工作空间可以通过主WaveForms窗口上的Open和Save按钮加载和保存。

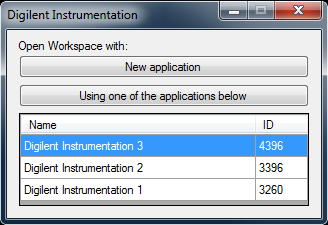

工作空间文件是与波形相关联的。当您打开工作区时(双击*。diworkfile) and WaveForms is running, then the following window is opened.

设备管理器允许您选择设备和配置来使用WaveForms。

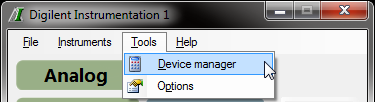

要打开设备管理器，从主波形窗口选择设备下拉菜单。选择经理。

过滤器:在左上角是列出设备的过滤器。“查找所有”筛选器显示找到的设备列表，如果没有找到，则只列出演示和声卡设备。

设备:选择您想要使用的设备。Demo设备允许您在没有物理设备的情况下探索波形的功能。

配置:选择所选设备的配置。对于仪器和其他功能，如引脚或通道的数量，这些配置具有不同的设备缓冲内存分布。

重命名:设备的用户名可以通过重命名按钮更改。

校准:“校准”按钮打开“校准”窗口。

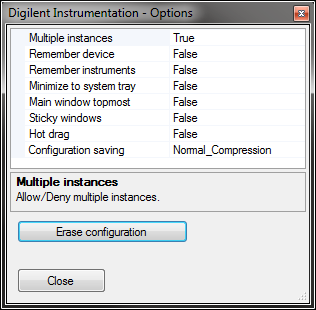

Options窗口允许您选择各种显示和配置首选项。

要打开Options窗口，从主WaveForms窗口中选择Options按钮。

要更改一个选项，请选择一个项，然后选择相应的下拉列表项。

多个实例:指定WaveForms应用程序的多个实例是否可以同时运行。

记住设备:指定在启动或设备选择时是使用当前设备配置还是使用默认(第一个)设备配置。

记住工具:指定是否恢复应用程序上次关闭时打开的仪器。

最小化到系统托盘:指定当主窗口被最小化时是否从任务栏中删除波形(仍然可以从系统托盘中访问)。

主窗口顶端的:指定主窗口是否停留在其他窗口的顶部(前面)。

粘性的窗口:启用粘性选项，即窗口相互粘附和屏幕角落。

热阻力:为停靠窗口启用热拖拽。启用热拖选项后，您可以立即移动对接窗口。当禁用该选项时，您可以通过释放鼠标按钮将对接窗口移动到一个新位置(或者您可以通过按Escape键取消移动)。

配置保存:将配置保存到特定的文件类型。

• 不打包:保存一个包含设置和数据的XML文件
• 不压缩:将包设置和数据保存在一个文件中
• Normal Compression:保存压缩后的ZIP文件

检查更新:自动检查可用的更新，并让您下载和安装它们。

擦除配置:指定关闭仪器时是否擦除最后一个配置。

关闭:关闭“选项”表单并应用设置。

设备校准窗口允许您校准(微调)设备的模拟组件，如示波器或电压表的读取电压水平和波形发生器或可调电源的输出水平。

校准过程需要精密的电压表、电流表、大电流电阻和跳线。

从开始菜单中启动设备校准窗口>程序> Digilent >波形>工具>波形-用户校准。

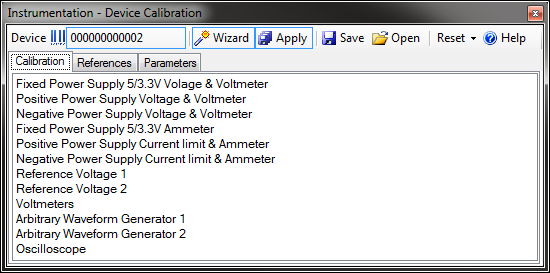

打开以下窗口。

选择要校准的设备，然后选择所需选项。

向导:启动一个向导对话框，并带您通过每个组件的校准。

应用:保存对设备所做的校准更改。

拯救策略:将当前校准参数存储到一个文件中。

开放:加载保存的校准参数文件。

重置:让您更改校准参数。

• 放弃更改:取消在打开设备校准窗口或按下应用按钮后所做的任何更改。
• Load Factory:加载默认的校准参数。
• Reset to Zero:将校准参数复位为零。

校准选项卡:让你双击一个列出的设备开始它的校准。

引用选项卡:让您查看测量的校准和参考值。

参数选项卡:让您查看校准参数。

对接窗口功能使您能够在父窗口内灵活地组织对接窗口。

窗口可以按其顶部边框拖动。开始拖动时，小矩形会出现在父窗口的边距上。这些边距指示掉落区域。如果在这些区域之一释放鼠标，子窗口将停靠到相应的边距。

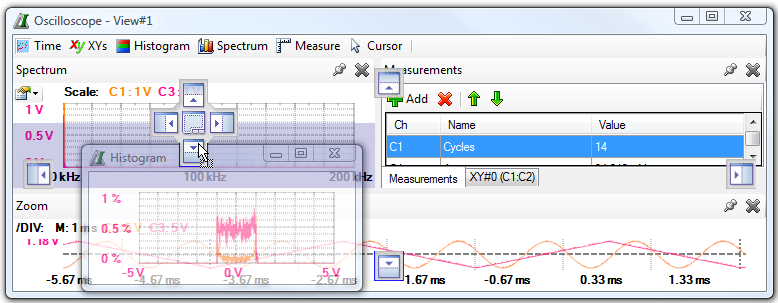

如果您将一个子窗口置于具有相同父窗口的另一个子窗口之上，则会出现一个大型停靠指示器。

• 在两侧释放鼠标将被拖动的窗口停靠在另一个窗口的相应一侧。
• 在中间释放鼠标将子窗口固定在表格模式下。当您拖动到拖放区域上方时，阴影显示窗口将被拖放的位置。
• 在拖放区域之外释放一个窗口将使该窗口浮动。浮动窗口可以停靠在一起，形成一个单独的窗口。
• 关闭按钮旁边的图钉图标锁定停靠窗口，禁止移动。
• 可以通过从窗口底部拖动其标签页来删除列表窗口，如下所示。

电子探索者板有四个触发输入引脚。它们被用于示波器，任意波形发生器，逻辑分析仪和数字图形发生器仪器。

这些仪器中的任何一个都可以被来自外部引脚或其他仪器的任何触发信号触发。

输入仪器(示波器和逻辑分析仪)有一个基于其输入通道的触发探测器。触发探测器输出的触发信号可被任何仪器使用。

输出仪器(任意波形发生器和数字图形发生器)只要运行就输出触发信号。触发事件是触发信号的上升沿。

仪器中的None触发模式配置意味着采集或生成不会等待触发器，而是立即启动。

输入仪表的自动触发模式意味着如果触发条件在大约两秒内没有出现，采集将自动启动。

在多采集模式下，当仪器切换到自动触发时，只要不发生触发事件且不改变配置，就进行后续采集，不等待超时。当一个新的触发器事件发生或配置发生改变时，当前的获取完成，下一个等待触发器。如果您要查看许多信号，并且不想每次都设置触发器，那么这也是最好的模式。

以下是WaveForms应用程序的命令行参数:

范围启动示波器仪表。

美国线规启动任意波形发生器仪器。

压水式反应堆启动电源和电压表仪器。

拉娜启动逻辑分析仪仪器。

DSG启动数字信号发生器仪器。

SIO启动静态IO仪器。

*．diwork载入工作区。

为了让这些选项工作，必须在命令行中选择安装应用程序的路径。

Digilent安装程序，如DigilentInstrumentation.exe，有以下命令行参数:

/秒(静默模式)安装或更新波形没有安装向导。如果在运行波形时使用此选项，安装可能会失败。

/ CurrentUser或/权限创建并安装当前用户或所有用户的快捷方式。这个选项适用于新安装的波形。更新或添加使用第一次安装时的选项。要改变这个选项，必须卸载WaveForms而不是重新安装。

/ QuickLaunch创建快速启动快捷方式(不适用于Windows Vista和Windows 7)。

/更新选择可更新组件(默认情况下，不选择任何已卸载的组件)。
