调幅信号解调和回放

该项目生成AM信号，记录和过滤器，以解调正在发送的音频信号。耳机可用于倾听原始，AM和解调信号。该项目展示了波形'模拟电路对信号影响的能力，并播放和录制音频。

• 一种支持波形的数字测试和测量设备'范围和波格根仪器。
  • 模拟发现2
  • 模拟发现演播室
  • 还可以使用模拟发现(Legacy)。
• 3.5毫米插孔耳机
• 波形的安装
  • 资源中心
• ZIP归档
  • 包括一个波形工作区，包括处理音频文件的加载，调制，播放和重新记录的脚本。

调幅信号改变(调制)载波信号的幅度。载波信号的包络线代表正在传输的音频，因此半波整流器和低通滤波器是解调信号所必需的全部。这个脚本使用示波器的数学通道来模拟整流器和截止设置为2kHZ的低通滤波器。虽然人类可以听到高达20kHz的频率，但大多数人类语言都在85-255Hz范围内，因此该滤波器不会减弱声音。超过A6的音符可能会受到影响，但大多数音乐不会被减弱。

在记录解调信号后，脚本回放原信号和新信号，让用户比较声音质量。功能生成器可以导入录音或歌曲，脚本会自动调整录制时间，捕捉整个信号。

该脚本要求以下测试和测量设备的引线相互连接:

表1。物理连接

从下载并提取WaveForms工作空间ZIP归档(也链接在库存部分,如上图所示)。在WaveForms中打开提取的工作空间(AM-Demod-Script.dwf3work)。

该脚本在第一次运行之前需要进行一些编辑。在第一行的脚本更改变量'DIRECTORY'到所需的文件路径，以保存解调AM信号。如果在Windows上复制粘贴路径，请确保在将其输入脚本时反转斜线。注意，如果没有正确输入文件路径，脚本将不会显示任何错误。

如果需要，更改变量'FILENAME'。多个音频文件包含在工作空间中，但用户可以通过使用自己的进口按钮Wavegen 1乐器。

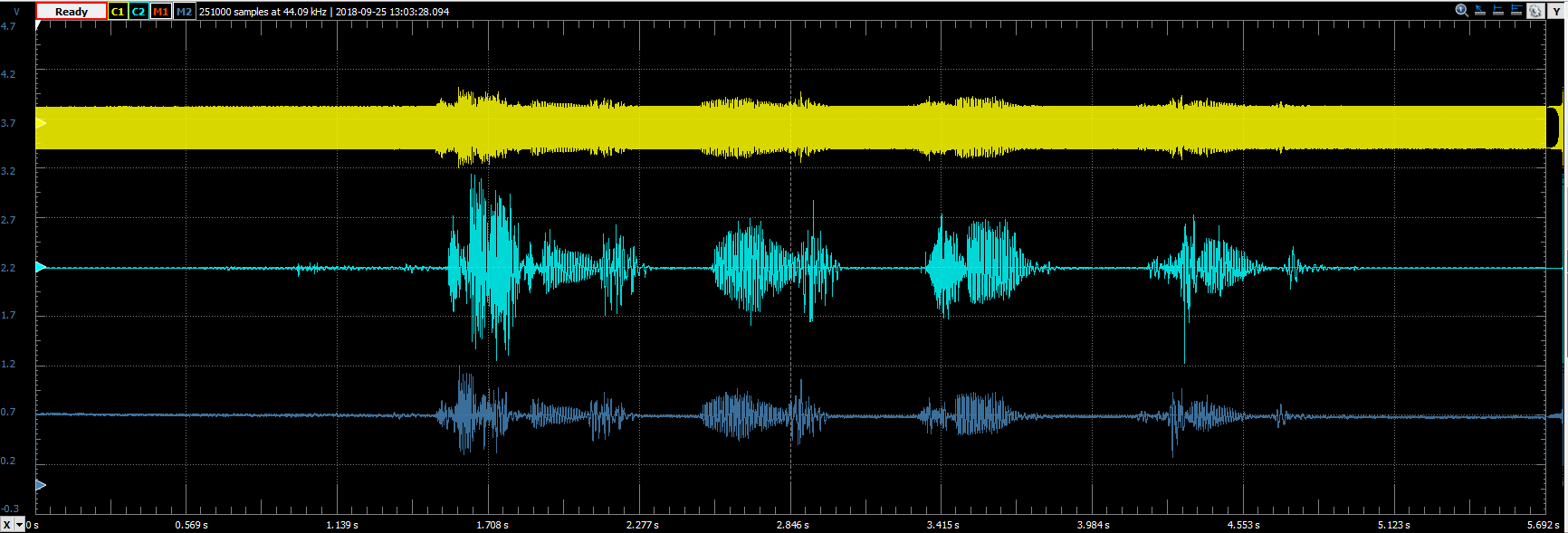

一旦文件路径设置好，插入耳机并点击运行来运行脚本。左耳播放原始信号，右耳播放AM信号。信号播放解调后，脚本会将解调后的信号通过右耳播放，将原信号在左耳播放。

该脚本的每次运行将在指定位置生成一个带有时间戳的. csv文件，以44.1kHz的频率收集。如果CSV文件没有出现在指定的位置，说明文件路径输入错误。

如需导入其他音频样本，请按进口按2频道下的按钮。选择所需的文件，并在下一个对话框中确保波形看起来像预期的音频信号。有时选择正确的通道是必要的柱子菜单。一旦信号准备好要被导入，按“Ok”。注意刚刚导入的文件的名称，并将变量‘SIGNAL’更改为文件的名称，替换“Testing-123.m4a”。一定要保留引号。

如果随着更多的测试运行，工作区变得迟缓，删除一些标记为“AMSignal....”的解调信号在Wavegen 1中。一定要离开“Testing-123”。m4a”和任何其他音频样本，已导入调幅调制。

注意:此脚本是资源重的，因此如果音频仅播放一个耳机，示波器无法捕获AM信号，则可能使用的计算机不够快。

有关测试和测量设备的更多指南和示例项目，请访问它的资源中心，可以通过这个wiki找到测试和测量页面。

有关技术支持，请访问Digilent论坛．
