调幅信号发生器/解调器(施工中)

在建设中

介绍

该工作区演示了如何使用模拟发现2生成AM信号，以及如何解调信号以查看原始波形。载波频率为150kHz, AM信号为1kHz。

示波器检测到的信号通过两个函数处理，这两个函数模拟了AM解调器中使用的电路元素。“H-W整流器”数学上模仿半波整流器，使信号的正半波通过，同时使负半波信号失效。“低通”是一种基于软件的二阶低通切比雪夫滤波器，截止频率为2kHz。这隔离了通过调幅传输的信号。一个实际的解调器会有后续的步骤，但是这个工作空间演示了一种信号调理技术来解调AM信号。

库存

设置说明

1.软件设置

的下载和提取波形工作区AM信号发生器/解调器邮编(也可在上面的库存部分链接)。

2.硬件设置

工作区可以使用，只需要将示波器通道1导线(纯橙色和条纹橙色)分别连接到函数发生器通道1(黄色)和地面(黑色)。

3.使用工作空间

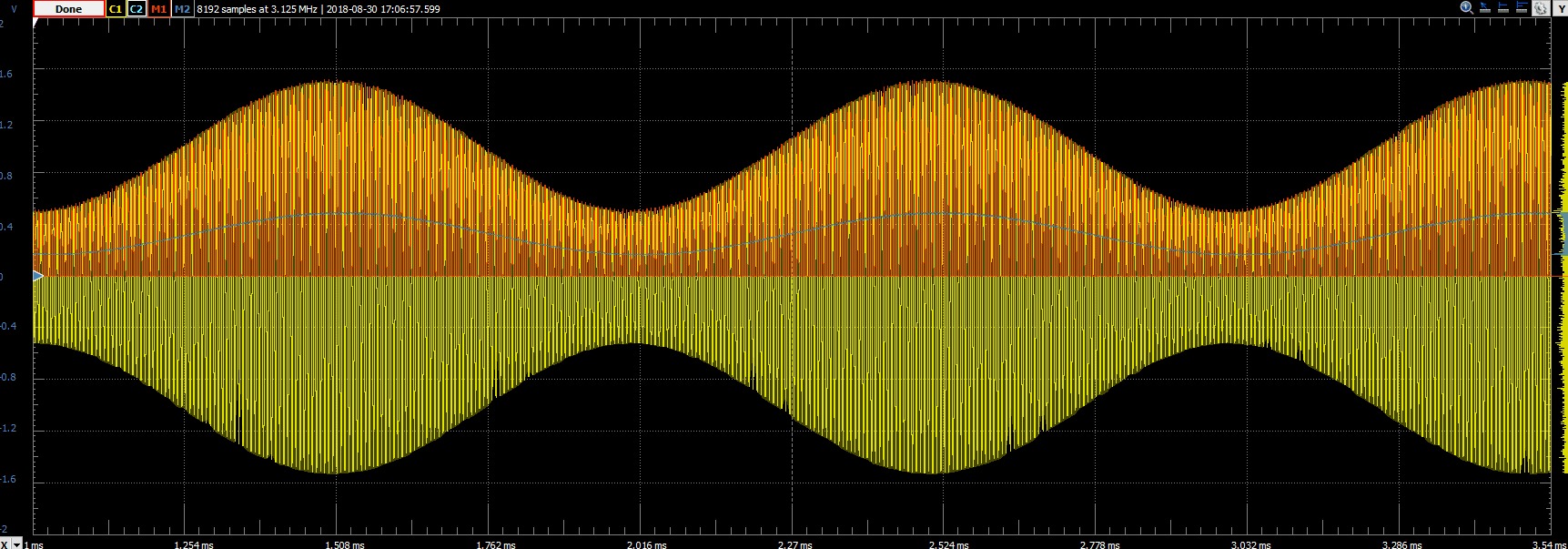

要捕捉AM信号的样本，在上方的Scope 1屏幕上按“Single”按钮，然后在下方的waveg1屏幕上按两次“Run All”按钮。解调的每个阶段将被绘制出来，并且可以被切换到开启或关闭。解调的阶段是从上到下的顺序。

最后指出

更多测试和测量设备的指南和示例项目，请访问其资源中心，可以在本wiki中找到测试和测量页面。

如需技术支持，请访问Digilent论坛．
