调频信号发生器/解调器(施工中)

在建设中

介绍

这个项目演示了如何用模拟发现2产生FM信号，以及如何解调信号，在示波器上看到原始波形。载波频率为150kHz，调频信号为1kHz。

示波器信号通过软件滤波器来解调调频信号。第一个滤波器“高通”是一个基于软件的二阶巴特沃斯滤波器，其截止频率等于载波信号频率150千赫．滤波器衰减低于这个值的频率，从而产生调幅(AM)版本的调频信号。从这一点来看，解调信号的过程与调幅信号相同。“H-W整流器”数学上模仿半波整流器，使信号的正半波通过，同时使负半波信号失效。“低通”是一种基于软件的二阶低通切比雪夫滤波器，截止频率为2kHz。这隔离了通过频率调制传输的信号。一个实际的解调器会有后续步骤，但是这个工作空间演示了调频信号解调的信号调理技术。

库存

设置说明

1.软件设置

中链接的ZIP归档文件中下载并提取波形工作区库存部分,以上。

打开波形并通过microrousb电缆插入模拟发现2。波形将生成一个提示，要求切换到与工作区一起使用的设备。选择没有并导航到设置→设备管理器在窗口顶部的菜单栏中，检查活动设备是否是插入的模拟发现。在设备管理器对话框中选择设备时，请确保已选择配置#4。

打开fm-signal-generator-demodulator在波形的工作区。

2.硬件设置

工作空间可以使用，只需要将示波器通道1导线(纯橙色和条纹橙色)分别连接到波形发生器通道1(黄色)和地(黑色)。

3.使用工作空间

要捕捉FM信号的样本，在上方的Scope 1屏幕上按“Single”按钮，然后在下方的waveg1屏幕上按两次“Run All”按钮。解调的每个阶段将被绘制出来，并且可以被切换到开启或关闭。解调的阶段是从窗口的顶部到底部的顺序。

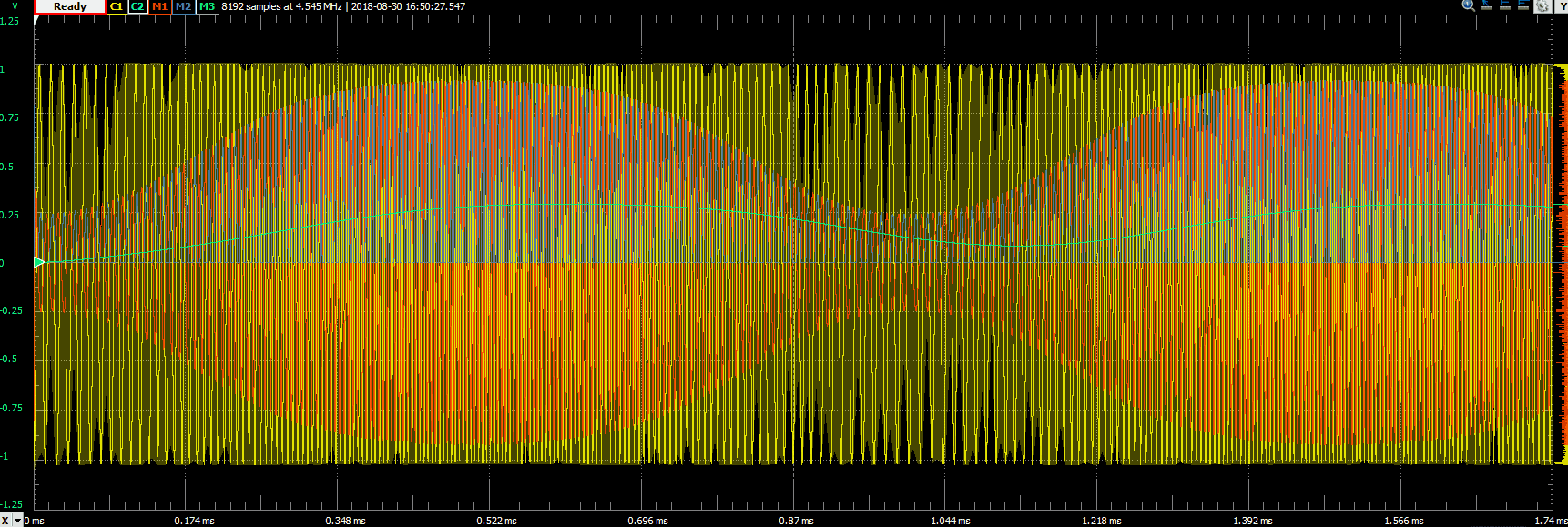

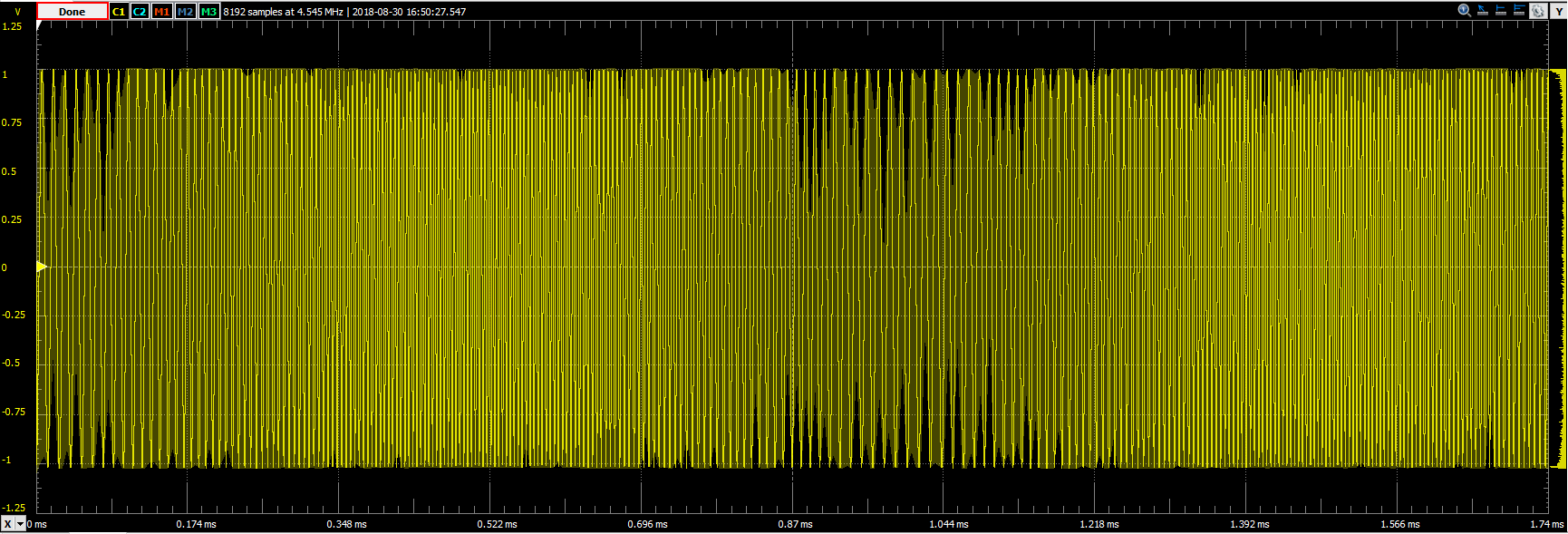

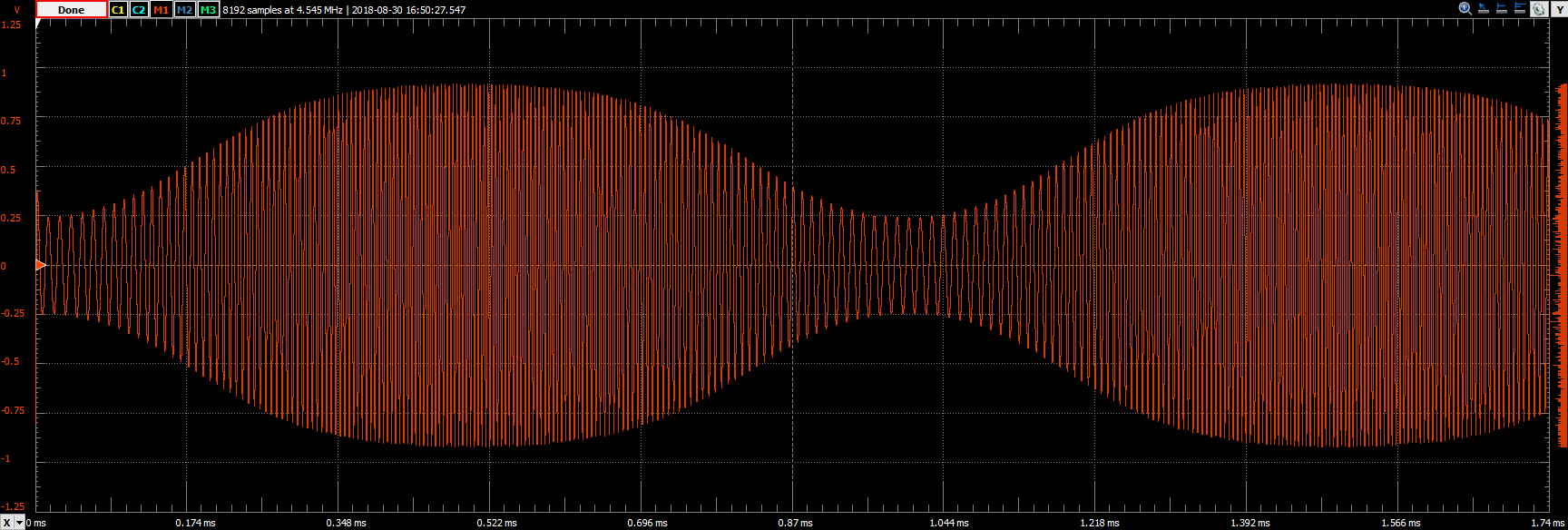

示例结果如下:

最后指出

更多测试和测量设备的指南和示例项目，请访问其资源中心，可以在本wiki中找到测试和测量页面。

如需技术支持，请访问Digilent论坛．
