模拟发现2 -入门指南
拆箱
取出并丢弃纸板套。
打开可重用项目盒，取出模拟发现2。
-
注意30针连接器，USB B-Micro连接器，2.5毫米桶插孔连接器外部电源，坚韧的聚碳酸酯外壳。
从盒子里取出附件。
-
与模拟发现2包括5个6针公头，一个USB b微电缆，一个铁氧体电缆扣上，和一个30针飞线组件。
取出并丢弃纸板插入。
-
在它后面，你会发现一个方便的引脚图，显示如何flywire组装，让你访问模拟发现2的功能。
-
没有纸板插入，你的项目盒现在可以容纳模拟发现2，它包含的配件，甚至有更多的空间!
下载和安装波形
Digilent的波形应用程序为模拟发现2提供了一个用户界面。请下载适用于操作系统(Windows, Linux, Mac)的WaveForms安装程序波形资源中心。然后单击下面相应的选项操作系统您安装说明。
如果已经安装了WaveForms，请确保它是最新的。
- 安装波形:Windows
-
打开可执行文件
打开下载的可执行文件。
欢迎
通过在Downloads文件夹中点击它来启动WaveForms安装程序。启动WaveForms安装程序后，就会看到欢迎页面。点击下一个。
许可协议
阅读这个屏幕上的许可协议，然后，如果同意它，点击我同意继续。
选择组件
在“选择组件”屏幕中，列出了每个可以安装的组件。为了使用模拟发现2与波形应用程序，Adept运行时，波形运行时，和波形应用程序是必需的。
-
Adept运行时允许波形与模拟发现2、模拟发现、模拟发现工作室、数字发现和电子探索板进行通信。
-
波形运行时包含一个库和设备支持文件需要运行自定义应用程序。
-
波形应用是Digilent虚拟仪器接口。
-
WaveForms SDK是用于创建定制应用程序的软件开发工具包
注意:即使选择了所有组件，WaveForms安装也不会占用太多的硬盘空间(<200MB)。Digilent建议安装所有组件。
快捷方式选项
点击下一个。
选择安装位置
-
您需要选择一个安装目的地，或者将其保留为默认值。
-
单击“安装”。
安装/安装完成
-
WaveForms将按照进度条的指示进行安装。
-
单击“下一步”。
完整的
-
勾选或取消勾选以打开波形和自述。
-
单击“完成”。
-
- 安装波形:Mac
-
扩展下载并打开dmg已下载的文件。
从桌面，打开波形开车。
拖动波形图标进入应用程序文件夹中。
这将在应用程序中安装以下组件：-
波形运行时包含运行自定义应用程序所需的库和设备支持文件。
-
波形应用程序是Digilent虚拟仪器接口。
-
波形SDK软件开发工具包是用来创建定制应用程序的吗
- 安装驱动程序:仅适用于OS-X 10.13及之前版本
-

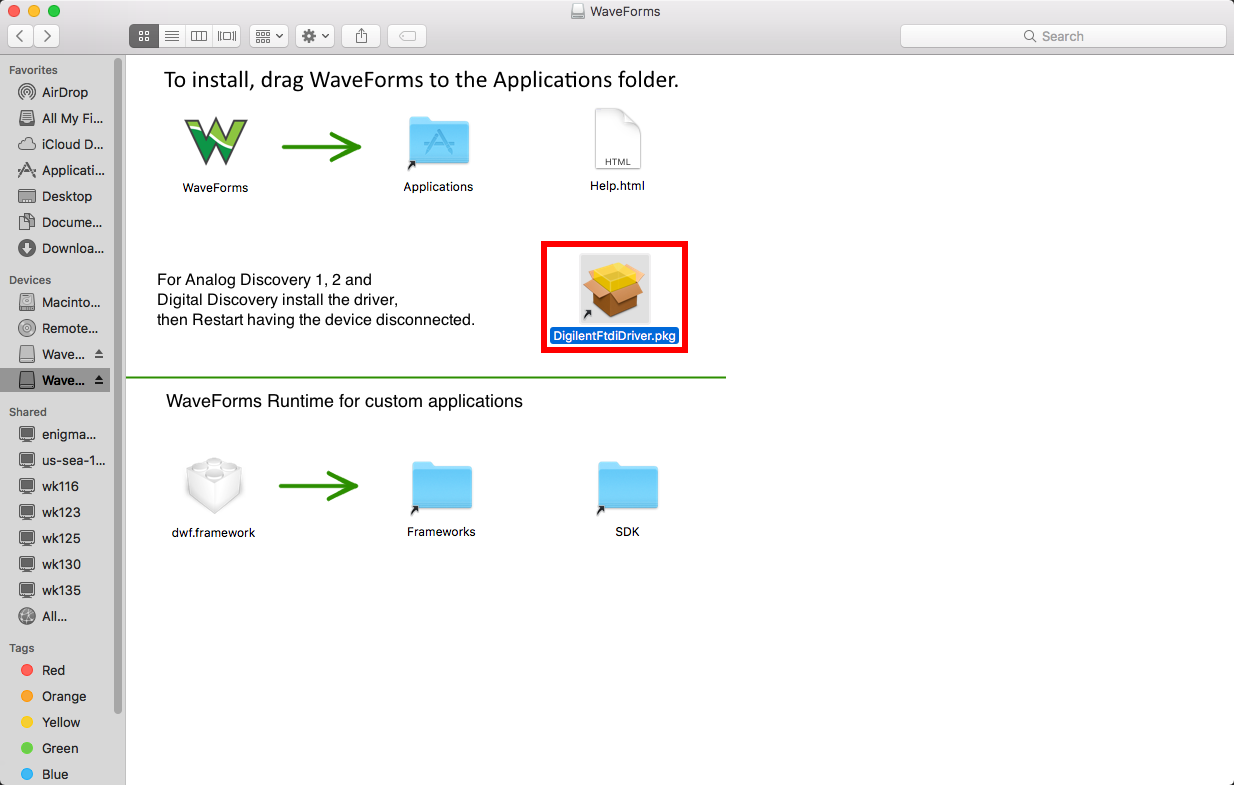

双击FTDI驱动程序图标，开始安装过程。
在MacOS（10.13）Sierra高和旧版本应安装设备驱动程序以支持模拟发现1和2和数字发现设备。
在MacOS (10.14) Mojave中，不需要设备驱动程序。根据一些报告，在新的MacBook机器上，如果安装了驱动程序，就无法检测到设备，所以如果设备没有连接，就卸载驱动程序。
启动安装程序
双击DigilentFtdiDriver.pkg打开FTDI驱动安装程序。
的操作系统可能会阻止推出驱动安装程序。如果是这种情况，请进入System Preferences的安全性和隐私页面，然后单击无论如何打开。

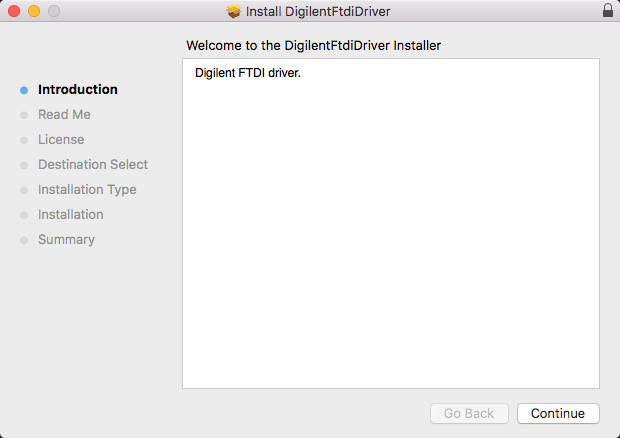

介绍
点击继续。
读我
点击继续。

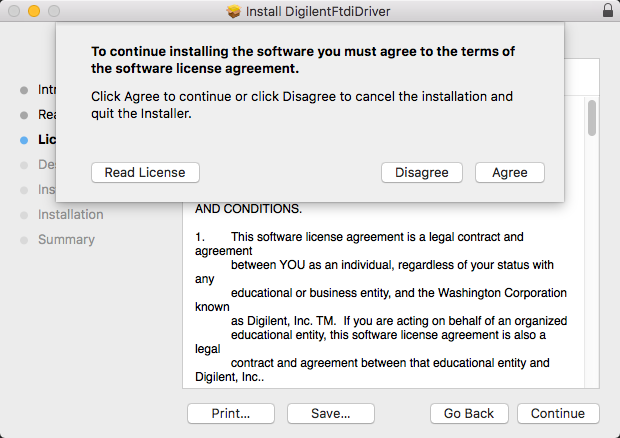

许可证
阅读许可，然后如果同意，点击继续,然后单击同意在弹出。

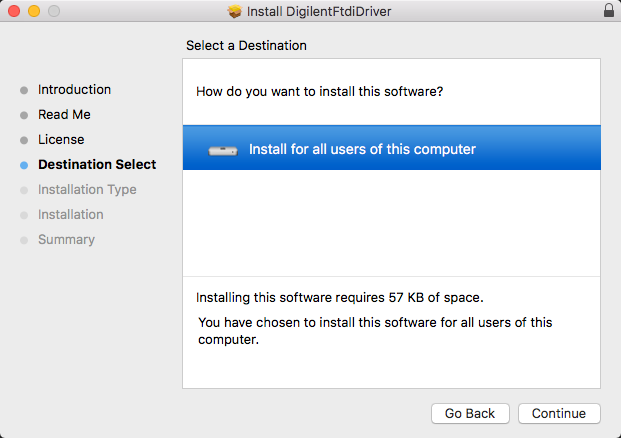

目的地选择
选择用户安装驱动程序，然后单击继续。

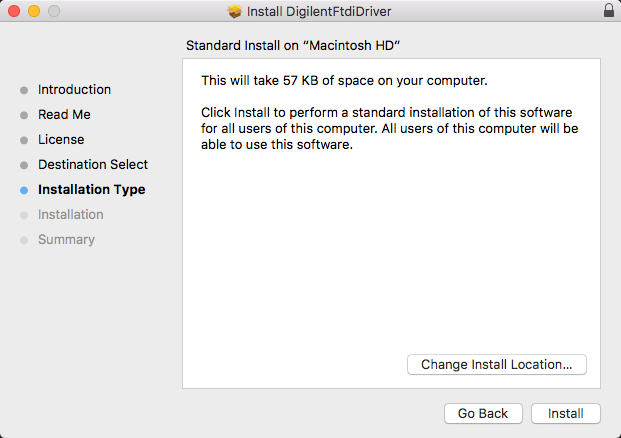

安装类型
点击安装。

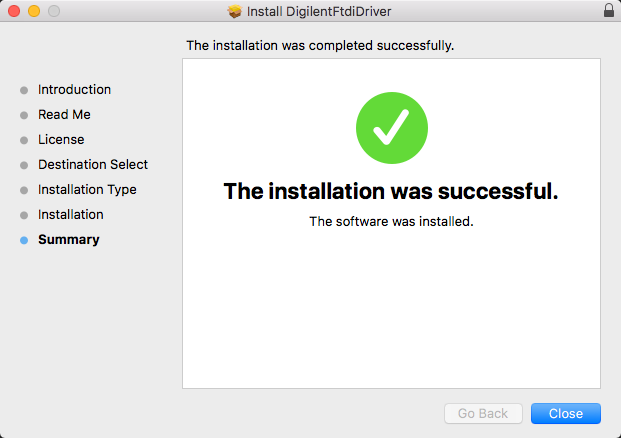

概括
安装完成后，单击关闭。
的操作系统可能会阻止推出波形。如果是这种情况，请进入System Preferences的安全性和隐私页面，然后单击无论如何打开。
-
- 安装波形:Linux
-
首先，下载软件包熟练的运行时。这个程序是需要波形连接到模拟发现2和必须安装之前安装波形。
系统使用的。deb包， (Ubuntu, Fedora等)，使用内置的包管理器来安装Adept Runtime，然后安装WaveForms——通常，包管理器可以通过双击有问题的文件来打开。下载熟练运行时
-
下载正确版本的Adept。Adept的下载链接已经找到了在这里。
-
确保Adept安装文件的版本与WaveForms相同。我使用了64位RPM的波形，所以我将使用64位RPM的Adept。
- 使用内置包管理器安装文件
-
打开Adept文件
打开上一步中为Adept下载的文件。
点击安装
在弹出的窗口中点击“安装”。
打开波形文件
打开你下载的文件来安装波形。
点击安装
在弹出的窗口中单击Install。
这将安装以下组件:-
波形运行时包含运行自定义应用程序所需的库和设备支持文件。
-
波形应用程序是Digilent虚拟仪器接口。
-
波形SDK软件开发工具包是用来创建定制应用程序的吗
-
- 使用命令行安装文件
-
或者，在终端中使用以下命令从下载的软件包中安装Adept Runtime和WaveForms:
sudo dpkg -i
sudo dpkg -i sudo apt-get install -f
系统使用rpm程序包， (Red Hat Linux等)，在终端中使用以下命令集从下载的软件包中安装Adept Runtime和WaveForms:
sudo rpm -i
sudo rpm -i 如果WaveForms已经安装在系统上，将传递给rpm命令的“-i”标志替换为“-U”来升级现有的安装。要获得在各种Linux发行版上安装WaveForms的技术支持，请访问Digilent论坛。
-
量一量
本节第一次介绍如何使用Analog Discovery 2。一个模拟输出引脚连接到一个模拟输入引脚，一个波形通过这个简单的环回电路产生和捕获。
- 测量-步骤
-
插入你的模拟发现2
将USB B-Micro电缆插入您的计算机和模拟发现2。
发射波形
发射波形。一旦启动，WaveForms将自动检测并连接到模拟发现2。如果在WaveForms启动时模拟发现2没有连接到主机，设备管理器将被启动。确保设备已插入并打开，此时设备将出现在设备管理器的设备列表中(1)。单击列表中的设备进行选择，然后单击选择按钮(2)关闭设备管理器。
注意:“DEMO”设备也列出了，它允许用户使用波形和创建项目，而不需要物理设备。
注意:设备管理器可以点击屏幕右下角的“连接设备”按钮(3)，或者在屏幕上方的“设置”菜单中选择“设备管理器”来打开。
打开“Wavegen”仪器
点击屏幕左侧仪表板上的按钮。
保留所有设置为默认值，并单击窗口顶部的绿色箭头来播放wave。
打开“范围”的乐器
返回波形“欢迎”选项卡，打开“范围”仪器。
将所有设置留下默认值，然后单击绿色播放箭头以开始捕获数据。
量一量
将黄色线(波形发生器1)插入橙色线(示波器1通道正极)。将任何黑色电线(接地)插入带有白色条纹的橙色电线(示波器1通道负极)。
查看第一次测量
打开示波器查看您的第一次测量。要了解更多有关工具，请访问我们的支持页面。
下一个步骤
有关如何使用模拟发现2和波形的参考资料和指南，请浏览模拟发现2资源中心。
关于如何在树莓派上安装和使用波形的详细步骤，遵循这个指南:入门树莓派和测试和测量设备。
如需技术支持，请访问Digilent论坛。
