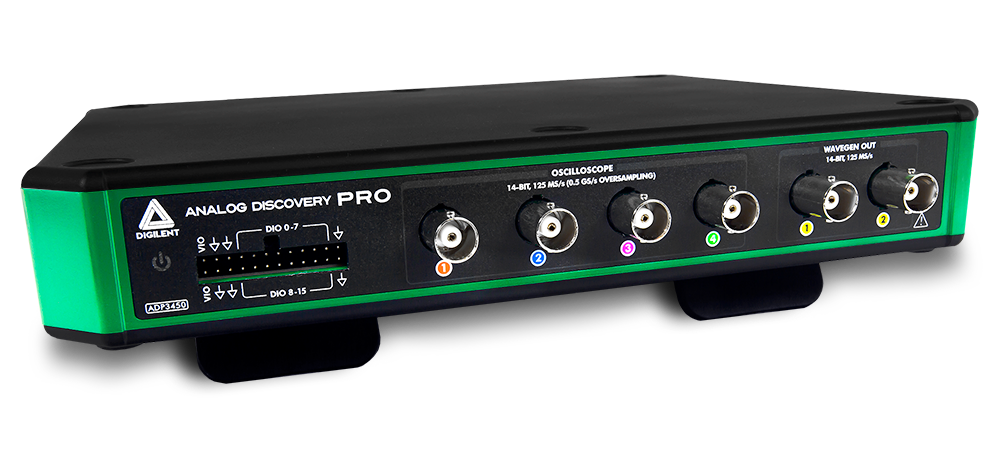

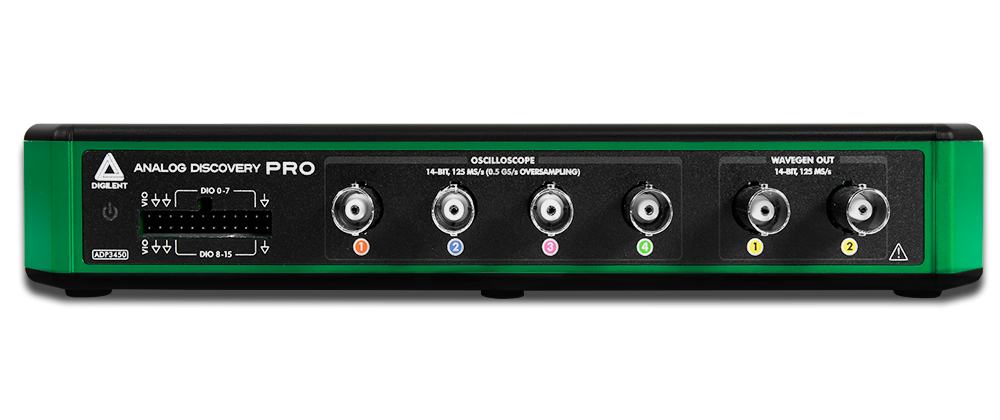

模拟发现专业版(ADP3450/ADP3250)
便携式高分辨率混合信号示波器

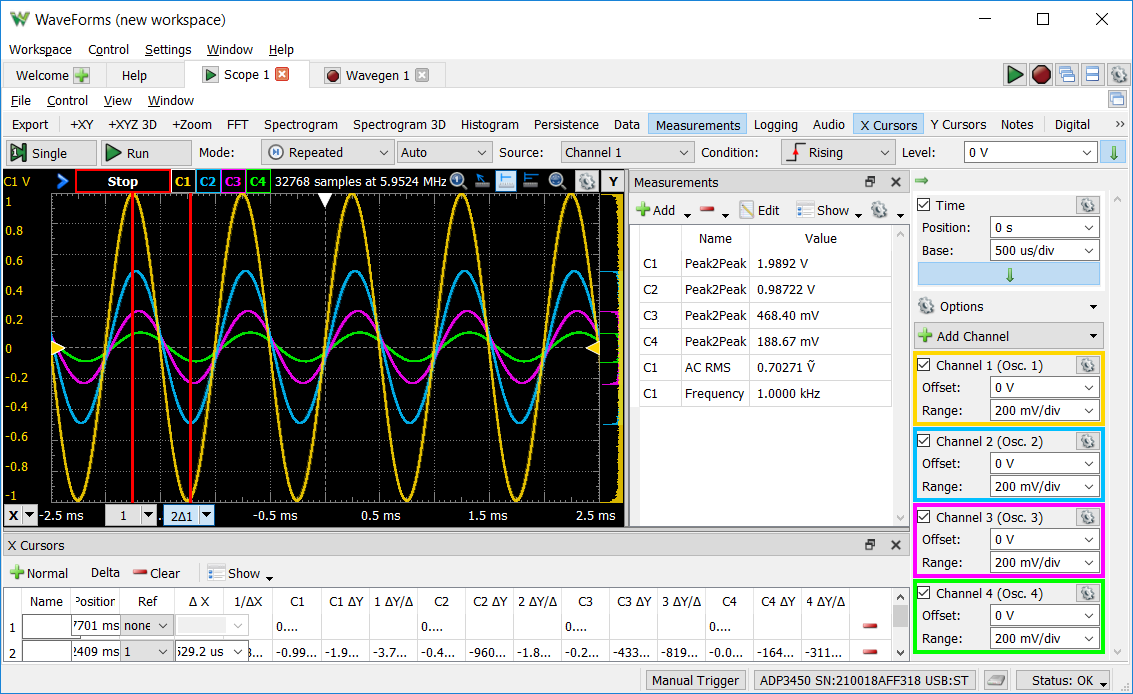

示波器
渠道
4
决议
14-bit
采样率
One hundred.MS / s默认情况下
125MS / s最大
0．5GS / s过采样
125MS / s最大
0．5GS / s过采样
带宽(3 db)
≥55兆赫
输入阻抗
1 MΩ││15 pF
电压范围
±25v (50v峰对峰)
最大缓冲区大小
记录模式共128毫秒
波形发生器(WaveGen)
渠道
2
决议
14-bit
采样率
One hundred.MS / s默认情况下
125MS / s最大
125MS / s最大
带宽(3 db)
> 15兆赫
输出阻抗
50Ω
输出电压范围
±5伏
最大缓冲区大小
32k /频道
可编程电源
渠道
1、可通过2个引脚
输出电压
1.2 v…3.3 v
输出电流
300毫安总

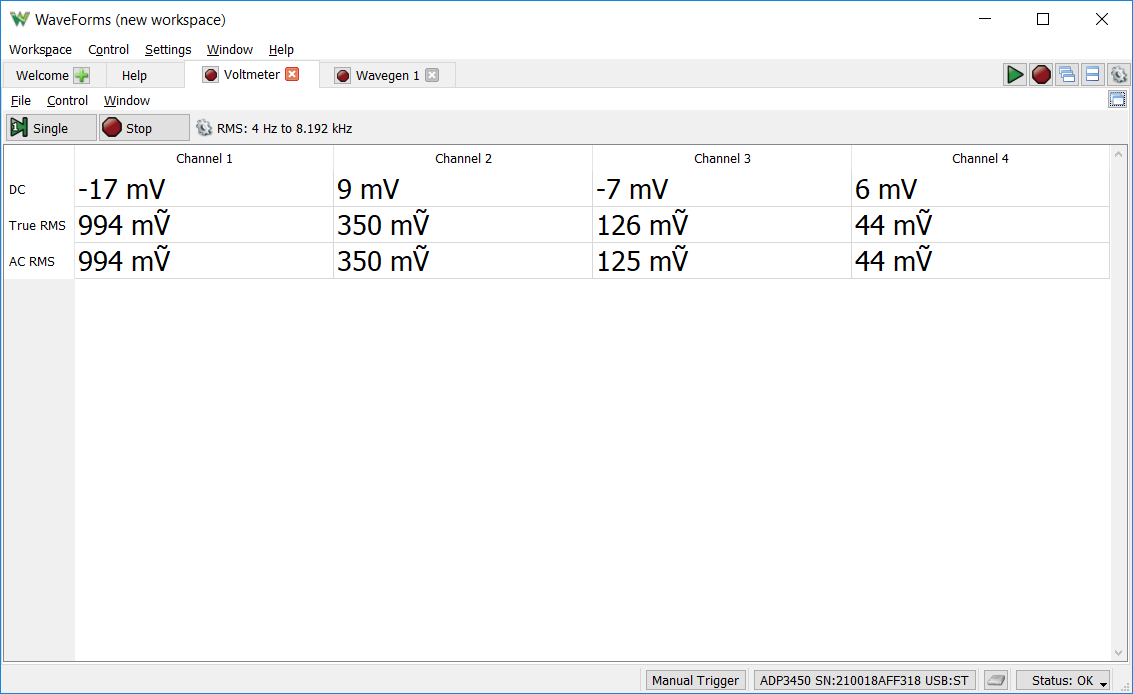

电压表
渠道
4(与示波器共用)
直流
±25 V
交流
±25 V

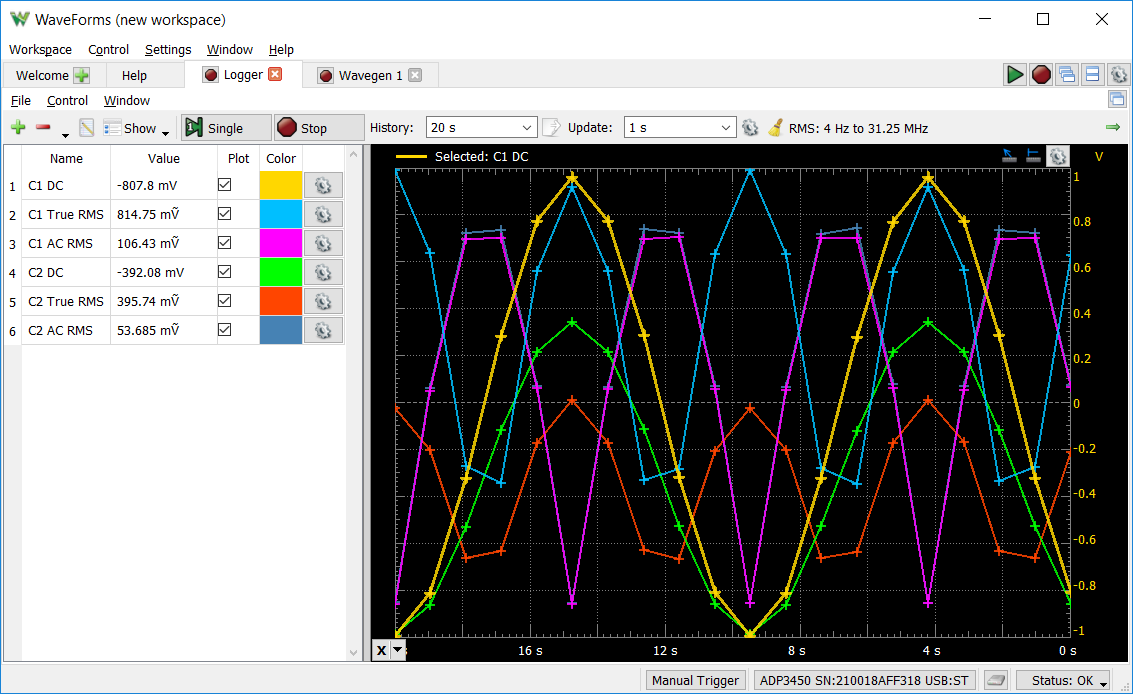

数据记录器
渠道
4(与示波器共用)
支持测量
直流，真有效值，交流有效值，自定义
逻辑分析仪
渠道
16
逻辑电平
1.2 V…3.3 V CMOS, 5 V容限
采样率
One hundred.MS / s默认情况下每个通道
125MS / s每通道最大
125MS / s每通道最大
最大缓冲区大小
记录模式总共64ms

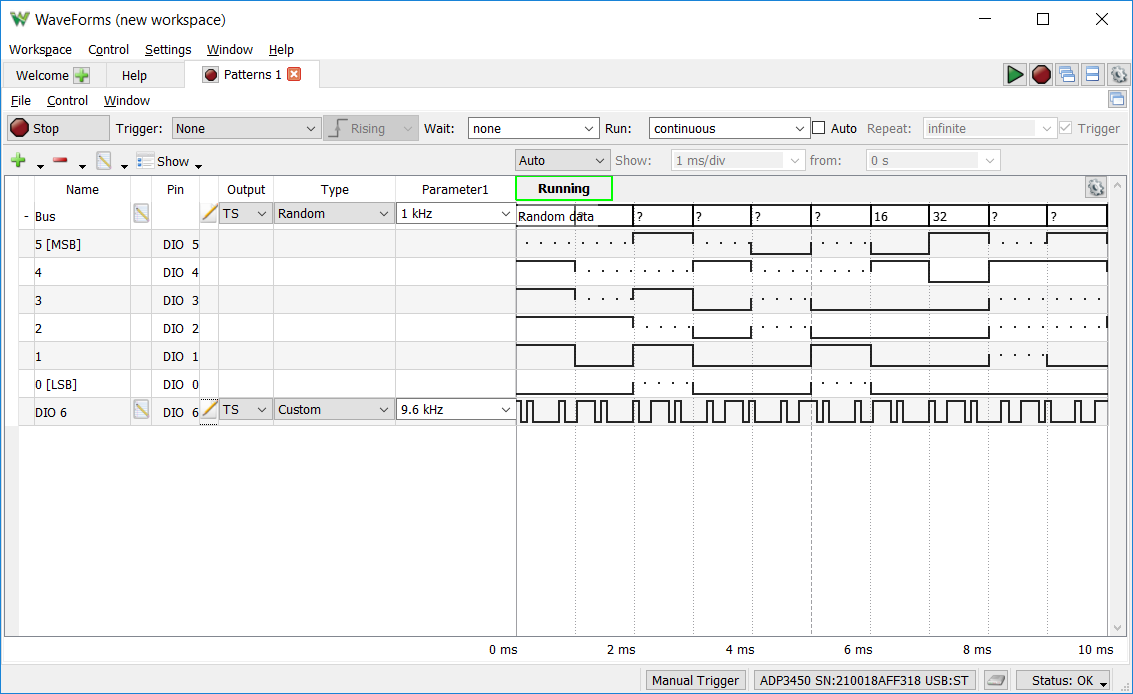

模式发生器
渠道
16(与逻辑分析器共享)
逻辑电平
1.2 V…3.3 V CMOS 8 mA
采样率
One hundred.MS / s默认情况下每个通道
125MS / s每通道最大
125MS / s每通道最大
最大缓冲区大小
16 k /通道
频谱分析仪
渠道
4(与示波器共用)
频率范围
0赫兹到50兆赫
网络分析仪
输入/输出
与示波器和波形发生器共享
频率扫描范围
1 mHz至10 mHz兆赫
频率的步骤
1到10001
阻抗分析仪
输入/输出
与示波器和波形发生器共享
频率扫描范围
1 mHz至10 mHz兆赫
频率的步骤
1到10001
情节
阻抗、导纳、电感、电容等

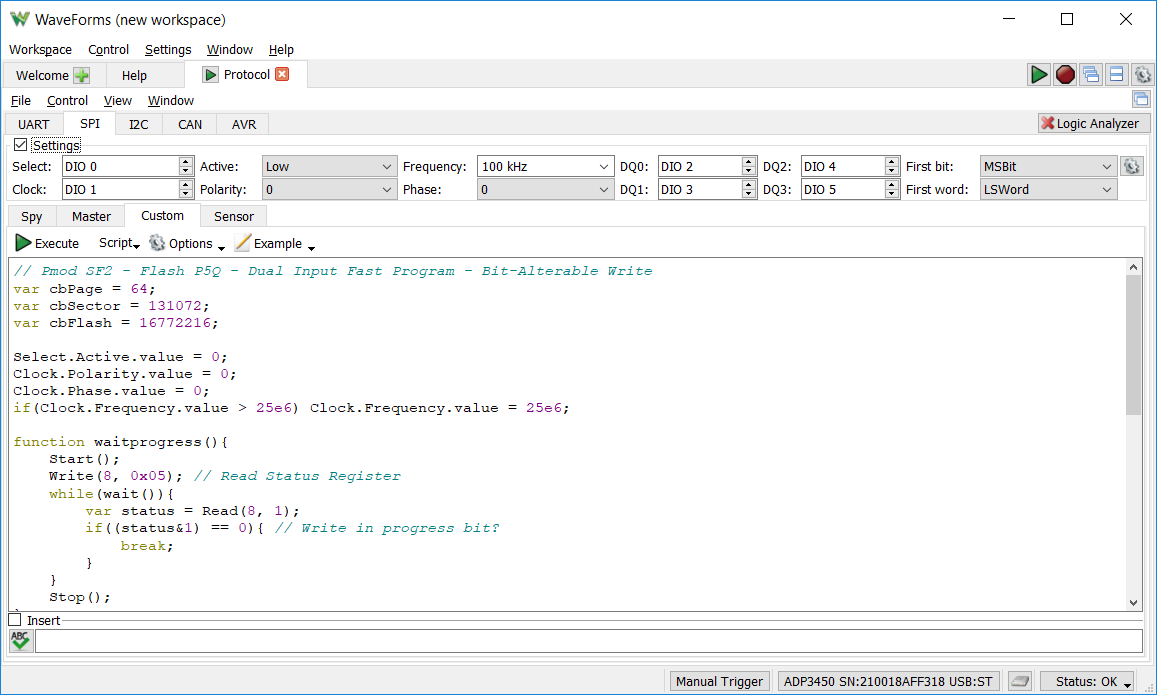

协议分析器
渠道
16(与逻辑分析器共享)
支持的协议
Uart, spi, i2c, can, avr
脚本编辑器
支持工具
所有
语言
JavaScript

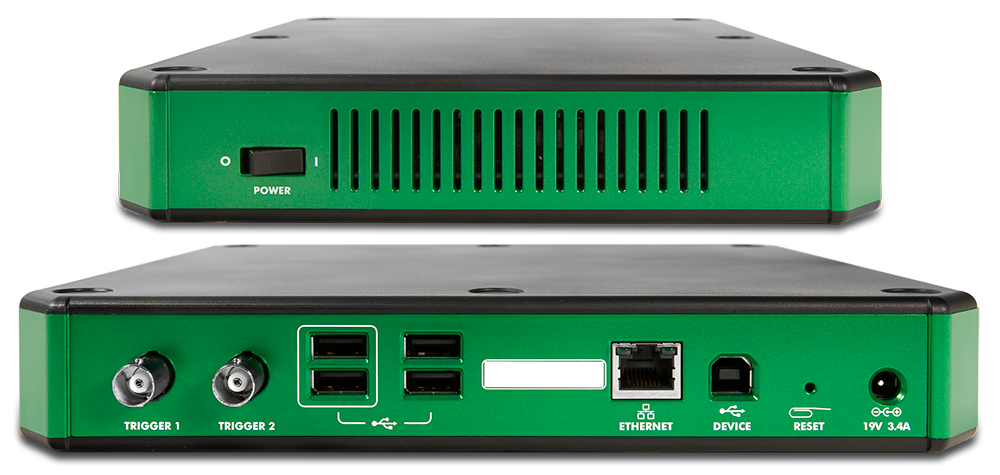

双向外部触发
渠道
2
支持工具
范围，波形，逻辑，模式，频谱，脚本
产品合规
宏达电
8471809000
ECCN
3 a992.a
