模拟发现专业版(ADP5250)
便携式高分辨率混合信号示波器
示波器
渠道
2单端，非隔离
决议
8位
采样率
1GS / s单通道,500MS / s双通道模式
最大输入范围
40v峰值到峰值
带宽(3 db)
One hundred.兆赫
输入阻抗
1 MΩ││20 pF
精度
±2%的输入/±1%满量程
最大缓冲区大小
1 MS /通道
触发
触发模式
正常，自动，力，单
触发源
示波器模拟通道，示波器数字通道，功能发生器启动，数字I/O线，外部触发(TRIG)，电源线频率
触发类型
具有迟滞的边缘(模拟);边缘，图案，毛刺，水平(数字)
触发的决议
667 ps(模拟)1 ns(数字)
任意波形发生器(Wavegen)
渠道
1
决议
14-bit
采样率
125MS / s
输出阻抗
50Ω
可切换的过滤器
36兆赫低通滤波器、7-pole椭圆
斜坡/三角最大频率
1兆赫
输出范围
±12 v (Hi-Z)
直流偏置
±12 v (Hi-Z)
频率(精度)
≤100 ppm
频率(分辨率)
µ1赫兹
任意波形(点)
1毫秒
任意波形(分辨率)
125ms / s

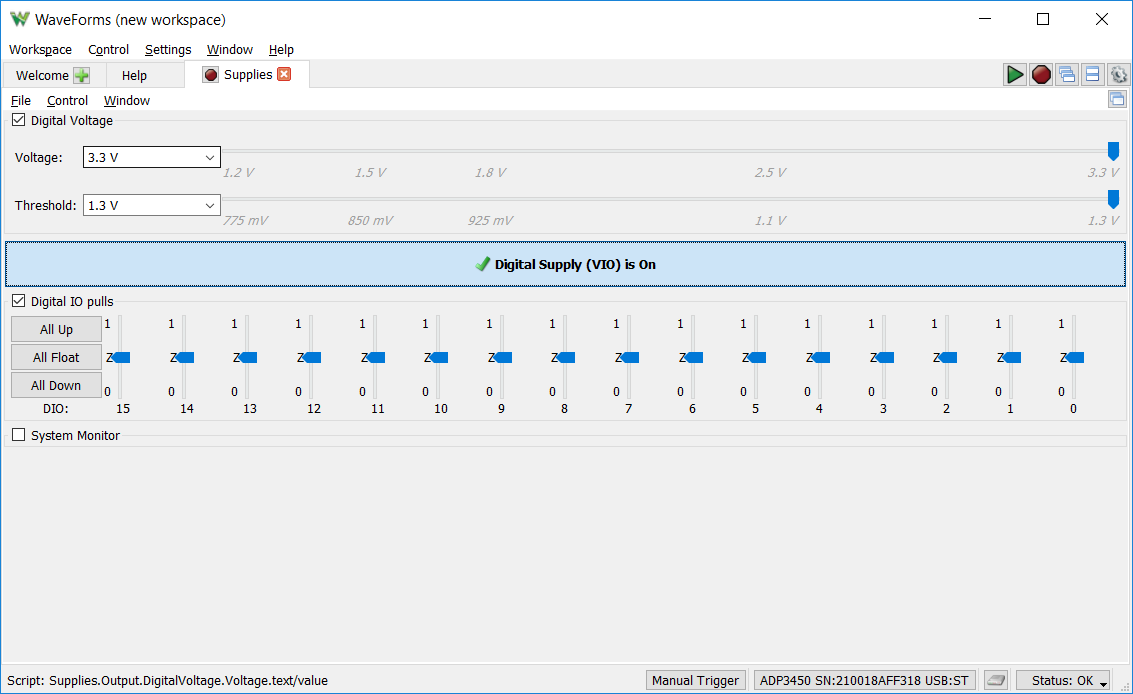

可编程电源
输出
0到+6V / 0到1A
0到+25V / 0到500 mA(隔离)
0到-25V / 0到500 mA(隔离)
0到+25V / 0到500 mA(隔离)
0到-25V / 0到500 mA(隔离)
数字万用表
测量
直流电压，交流电压，交流电流，电阻，二极管，连续性
数字
5 1/2
直流
300 V
交流
265 V

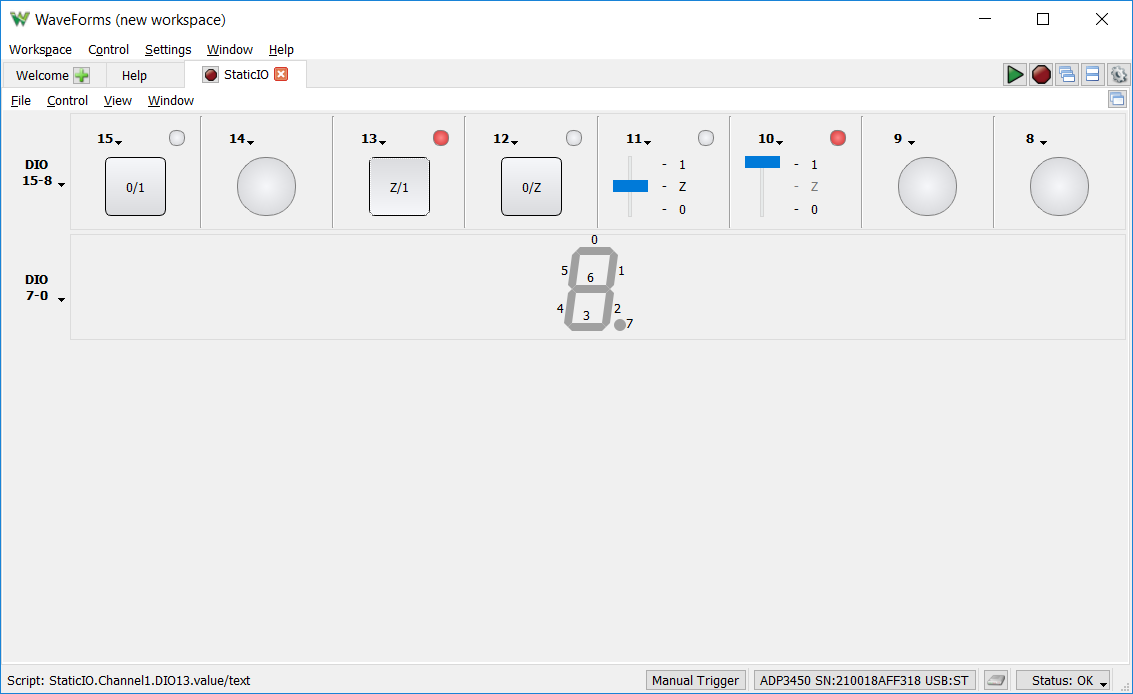

数字I / O
渠道
8
方向键控制
输入或输出
逻辑电平
兼容5V TTL输入/ 3.3V LVTTL输出
驱动力量
4马
输入电压
0到5 v
混合信号示波器
数字输入
34
数字采样率
1GS / s
记录长度
1典型的女士
模拟
2 (BNC连接器)
模拟采样率
1GS / s
模拟记录长度
每通道1ms

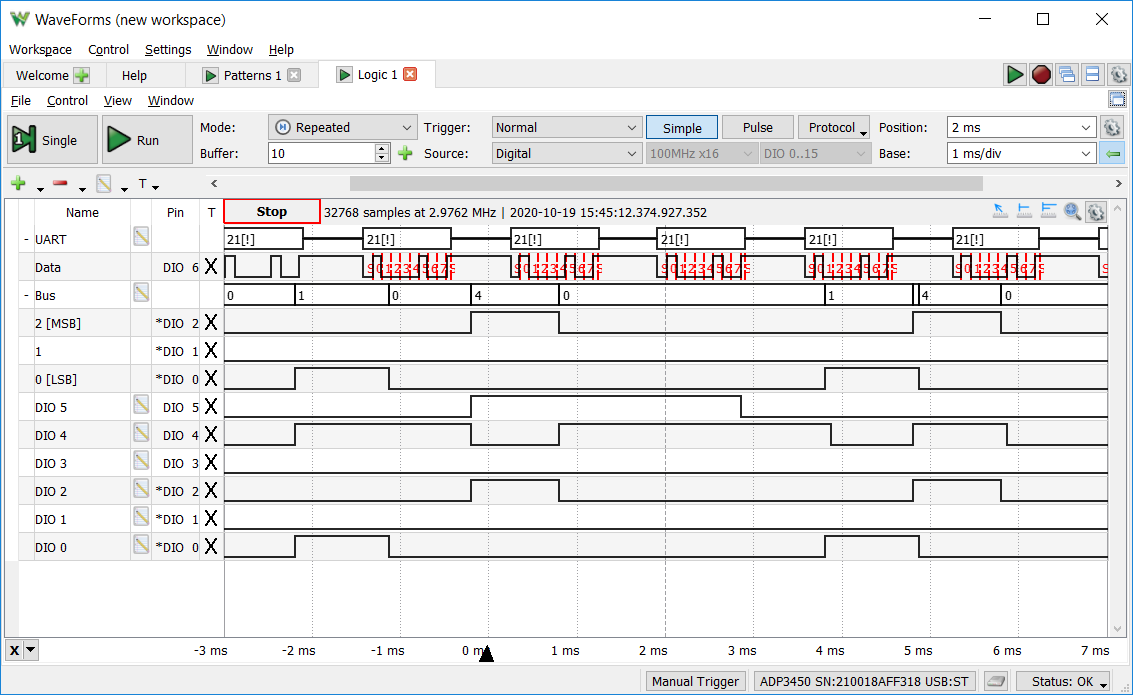

逻辑分析仪
渠道
32
最大输入频率
One hundred.兆赫
输入电平
0 ~ 5v
采样率
1GS / s(~ 15k / s）

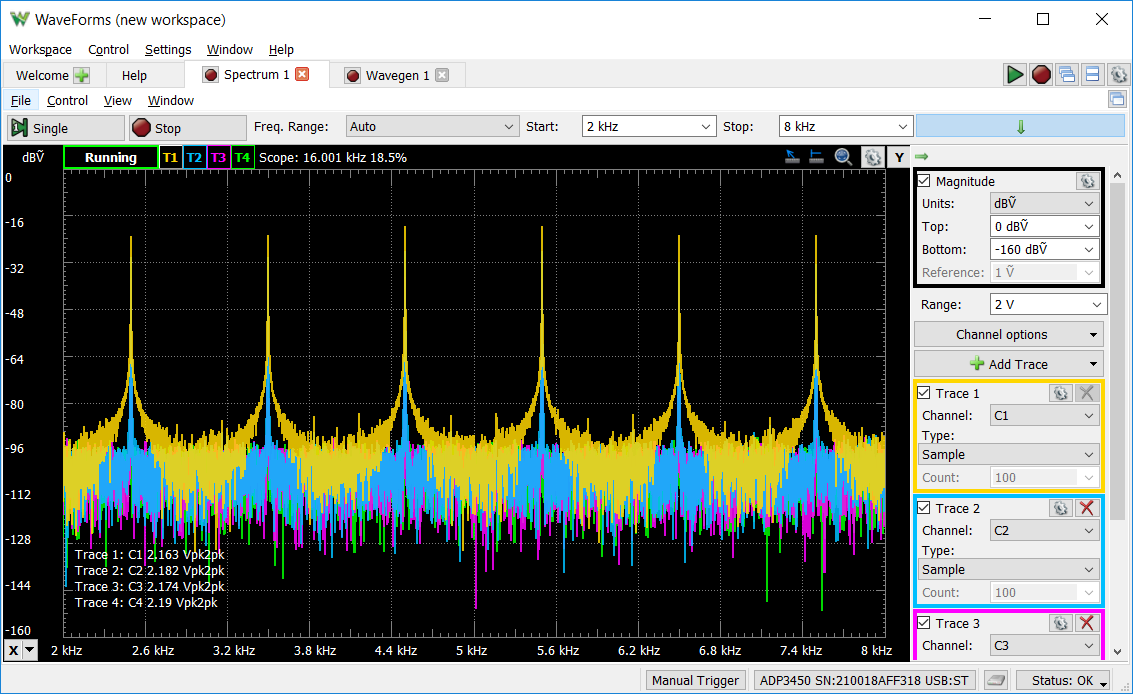

频谱分析仪
频率范围
DC到最大带宽范围
显示模式
大小，平均，峰值保持，最小保持，计数

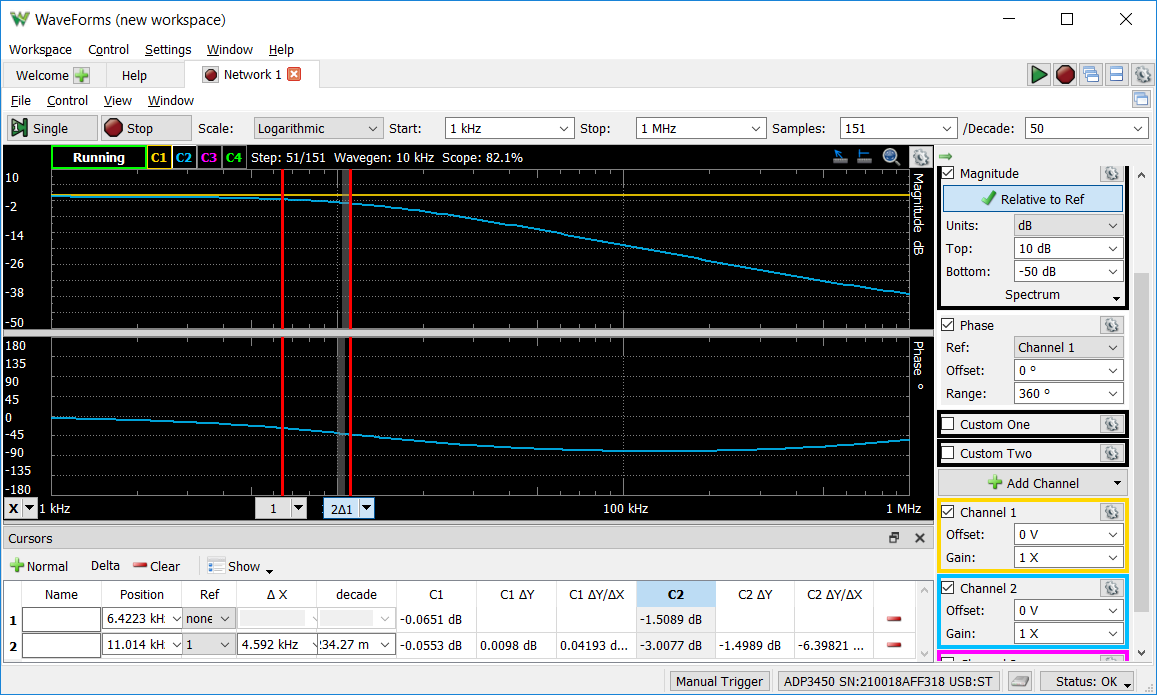

网络分析仪
输入/输出
与示波器和波形发生器共享
频率扫描范围
1 mHz至10 mHz兆赫
样品
每十年多达1万个样本
产品合规
宏达电
8471809000
ECCN
3 a992.a
