模拟发现画布入门
介绍
本指南解释了在模拟发现Studio或模拟发现2中使用模拟发现画布。模拟发现画布用于托管用户设计的电路，并通过模拟发现画布角落四个对峙下方的磁铁连接到模拟发现工作室。模拟发现画布包括以下功能:
-
两个630点无焊点电路板
-
用于模拟发现I/O连接的24点无焊点面包板
-
两个24点无焊点面包板用于共享数字I/O连接
-
模拟探索工作室输出连接的24个连接点无焊点面包板
-
2×15连接器与模拟发现建立连接
-
2×10连接器插入Analog Discovery Studio
-
4个电源开关打开/关闭电源
-
6个绿色led电源指示
以下内容仅用于模拟发现2(未连接到模拟发现Studio)
-
2线束插入示波器1
-
2线束插入示波器2
-
2线束插入Wavegen Out
-
2线束插入Wavegen Out 2
库存
将模拟发现画布连接到您的设备
在第一部分，我们将向您展示如何使用模拟发现画布与模拟发现Studio或模拟发现2。打开相应的下拉菜单，查看如何将设备连接到画布上。
- 模拟探索工作室设置
-

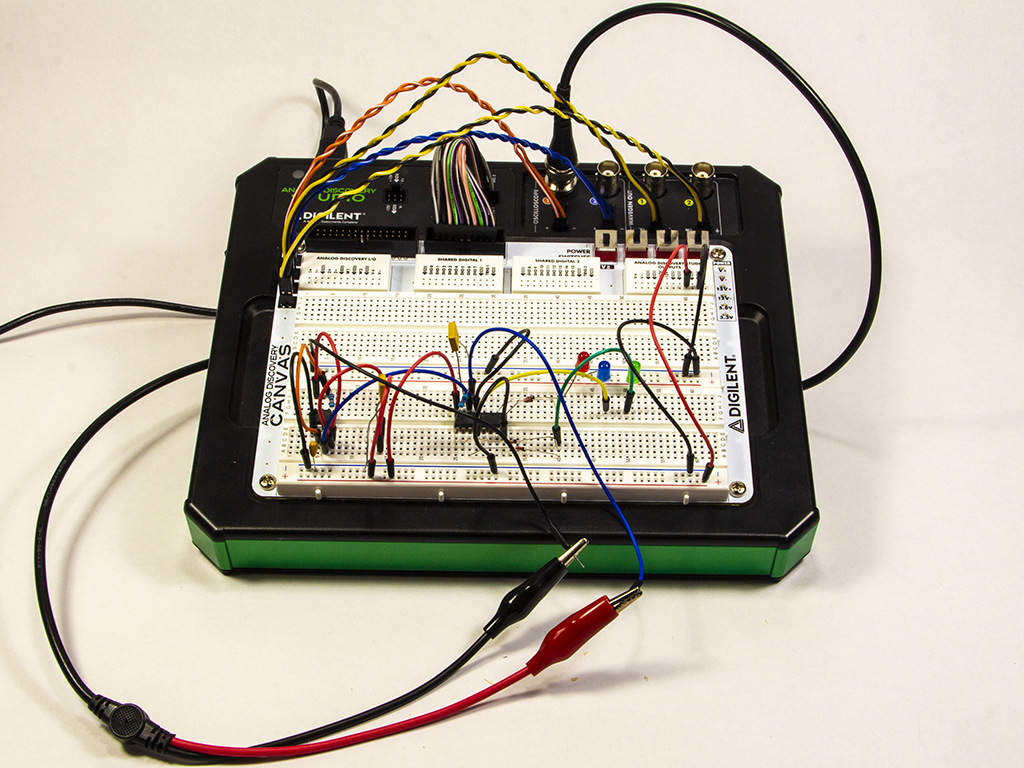

模拟发现画布通过四个角落的对峙下面的四个磁铁连接到模拟发现工作室。磁铁将模拟发现画布固定在针上，以提供电源连接。
在从画布到模拟发现工作室的20针模拟发现工作室连接器之间安装附带的电缆。
1．3
将Analog Discovery Studio插入电源，并连接USB线缆。当你打开模拟探索工作室，机载绿色领导将照亮。如果模拟发现工作室画布上的任何一个电源轨道开关打开，画布最右边的电源led将亮起来。
- 模拟发现2设置
-
当模拟发现2与您的计算机断开连接并关闭(可选)电源后，通过模拟发现画布左上角的2×15头将其连接到模拟发现画布。
将模拟发现2通过USB电缆连接到您的计算机，并插入(可选)电源。
