空白画布参考手册

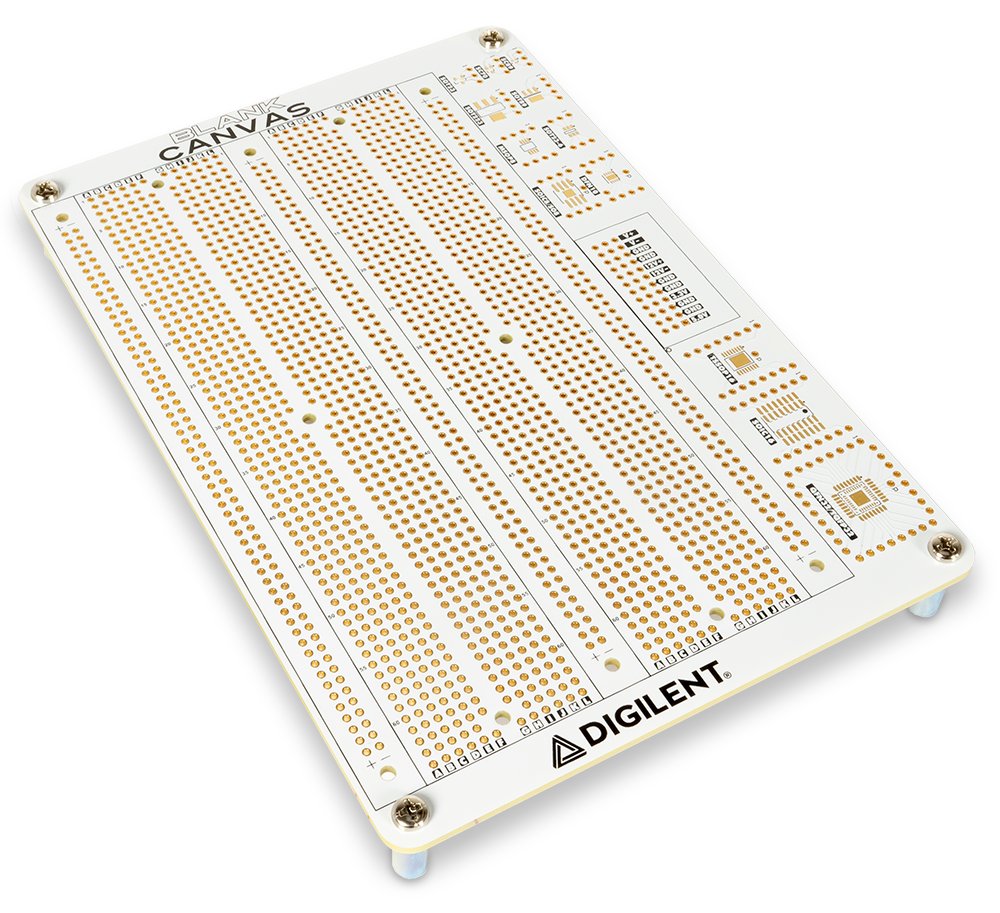

空白画布为模拟探索工作室的电源供应提供了可焊击穿，以及一个大型可焊原型表面。原型表面由铜通孔以与两个常规尺寸的面包板相同的方式连接在一起，以及3个动力轨组成。电源击穿可直接焊接，或可焊接包括的电源面包板，以提供面包板表面。主板的顶部包括11个常见封装类型的IC突破。如果需要可焊区域，则可将无焊电路板贴到原型表面。

空白画布的设计是通过对峙连接到模拟探索工作室。磁铁被放置在每个洞里，这些洞是为了将画布固定在合适的位置。空白画布可以从Analog Discovery Studio中移除，并与其他画布交换。

警告!不要在模拟发现Studio打开时切换画布。

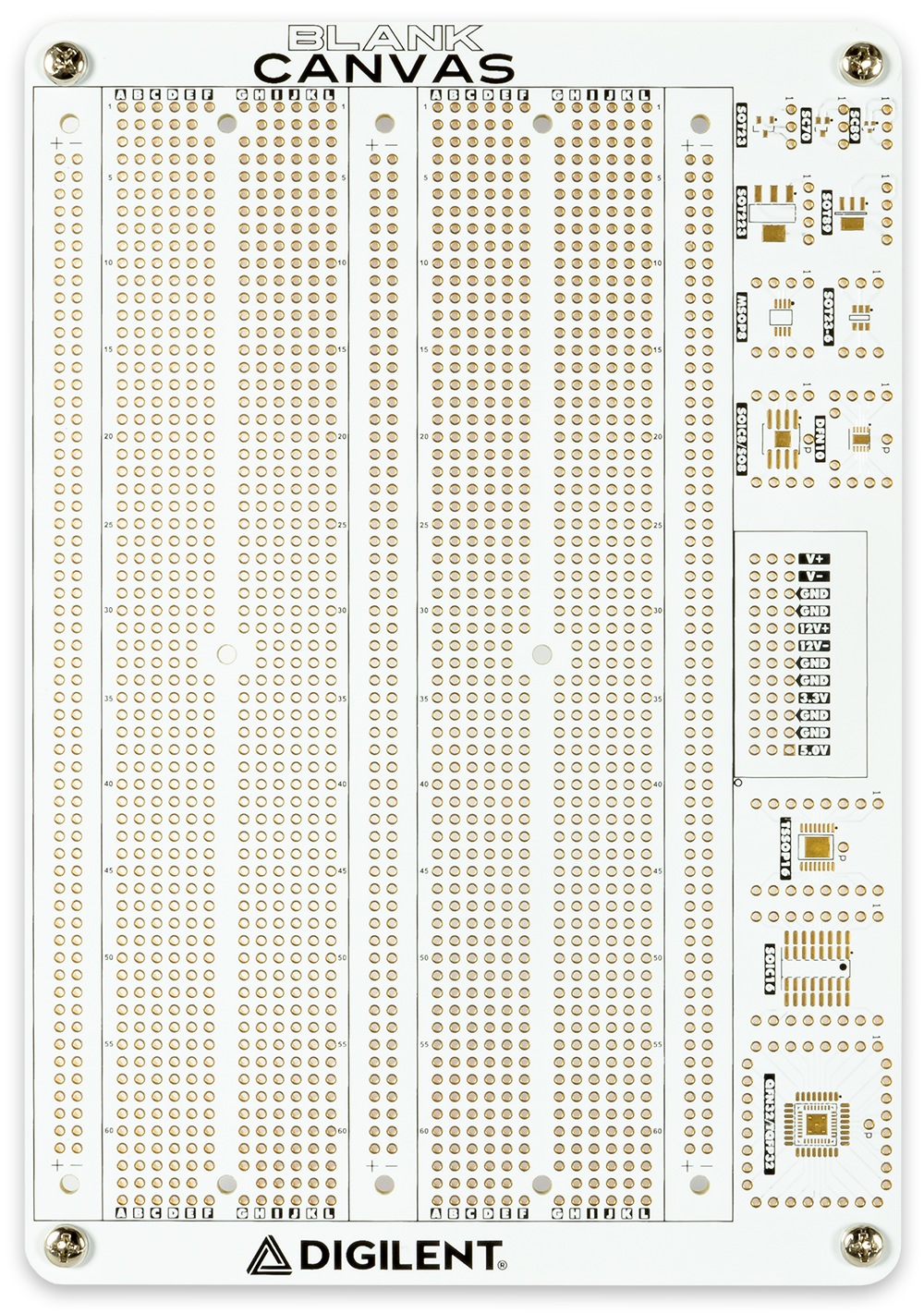

这块空白画布的原型表面是连接在一起的，就像两块普通大小的面包板，上面有三条动力轨。如果需要，可以将面包板附着在表面，但一旦附着，就无法移除。

每个动力轨列都有标签+或-，并且电连接，如在面包板动力轨中。对面包板列进行编号，组成列的5或6个引脚电连接。面包板的行标记为A到L。

模拟发现工作室空白画布的特点是通孔突破各种常见的表面安装组件足迹。

以下列表中每个足迹的一个突破包括:SC89, SC70, SOT23, SOT89, SOT23-6, MSP8, DFN10, SOIC8 SO8, TSSOP16, SOIC16, QFN32 TQFP32。

模拟探索工作室的固定和可变电源轨通过通孔暴露。

两个可变电源引脚，标记为V+和V-，连接到Analog Discovery Studio的可编程电源。它们可以通过使用波形的编程电压水平从1到5V (V+)和-1到-5V (V-)。电力供应乐器。

固定电源有+12V、-12V、5.0V、3.3V四种。

一个小标签的面包板，可以焊接到空白画布的电源引脚，如果需要，在空白画布的盒子里。

由于每个电源直接来自Analog Discovery Studio，每个电源的最小和最大电流和可用功率取决于Analog Discovery Studio的规格。看到模拟探索工作室规范为更多的信息。
