面包板画布参考手册

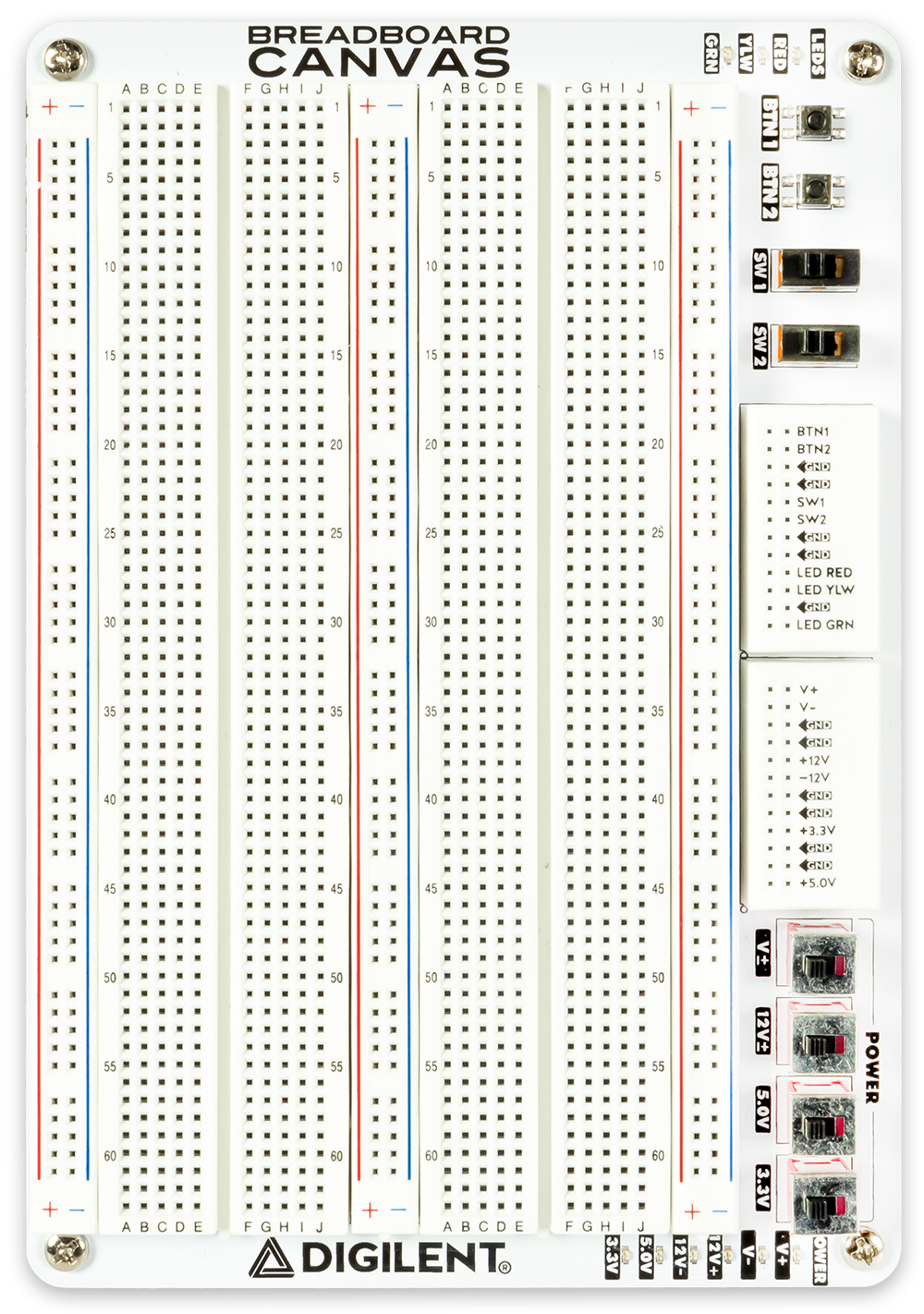

面包板画布是模拟发现工作室的可替换和可移动原型表面。面包板帆布的主体由2个普通尺寸的面包板和3个动力轨组成。在板的顶部，两个小面包板包含用于电源的电源接入引脚，以及用于所包含的I/O的引脚断路器。为了方便起见，两个开关、led和按钮被集成到面包板画布中。电源接入管脚可通过电源开关进行开关，并由电源指示灯led指示状态。面包板画布包含在模拟发现工作室中。

面包板画布被设计成通过对峙连接模拟发现工作室。磁铁位于每个洞的对峙槽，以保持画布在地方。面包板画布可以从模拟发现工作室中移除，并与其他画布交换。

警告!当模拟发现工作室打开时，不要切换画布。

模拟发现工作室面包板画布有两个普通大小的面包板和三个电力轨道安装在画布表面。

模拟发现工作室的每一个电源，无论是可变的还是固定的，都连接到画布上，通过电源面包板进行访问。

可变电源，标有V +和V-的电源接入引脚连接到模拟发现工作室的可编程电源。它们可以通过使用波形来编程到从1到5V（v +）和-1至-5V（V-）的电压水平。电力供应乐器。

可提供四种固定电源，+12V， -12V, 5.0V和3.3V。

可以通过与电源面包板相邻的四个开关组启用或禁用电源接入引脚。

绿色状态led，与每个电源相关联，当电源在该引脚上可用时打开(当电源启用，ADS打开)。

由于每个电源都直接来自模拟发现工作室，每个电源的最小和最大电流和功率取决于模拟发现工作室的规格。看到模拟发现工作室规范为更多的信息。

模拟发现工作室面包板画布的特点是可以在被测电路中使用的各种通用组件。

本节描述的每个组件都是通过与SW2相邻的小面包板上的引脚访问的内置IO面包板．

在面包板画布上有两个开关。当切换到“On”位置(切换到远离面包板表面)时，它们提供了5.0V电源轨和内置I/O面包板上相应引脚(SW1, SW2)之间的连接。必须使能5.0V电源轨才能使用按钮。

详细说明开关如何连接到内置I/O接线板的电路图如下所示。

还有两个用户按钮可用。当按下时，它们提供5.0V电源轨与内置I/O面包板上相应引脚(BTN1, BTN2)之间的连接。必须使能5.0V电源轨才能使用按钮。

详细说明按钮如何连接到内置I/O面包板的电路图如下所示。

面包板画布上有三个不同颜色的发光二极管，分别是红色、绿色和黄色。这些led可以通过向内置I/O面包板上相应的引脚提供电源来控制。

下面是详细说明led如何连接到内置I/O面包板的电路图。
