插入器Canvas参考手册

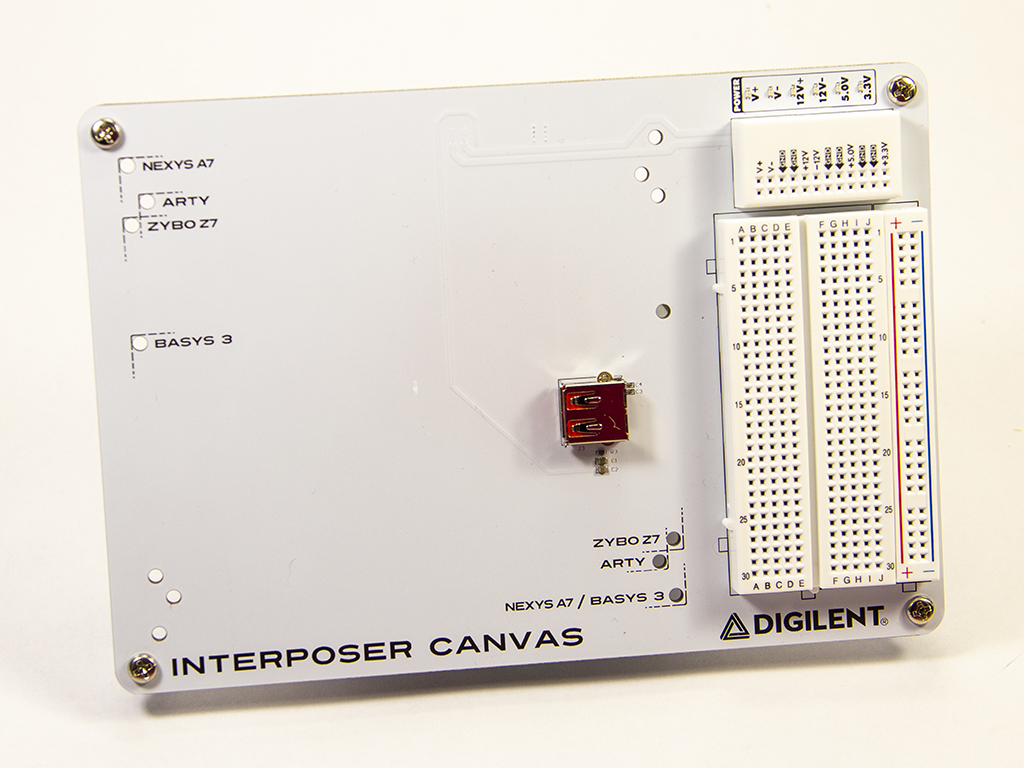

插入器画布是一种可更换且可拆卸的原型表面，用于使用具有FPGA开发板的模拟发现工作室。插入器帆布提供了一个150定位的无焊接面包板和电源导轨，用于原型设计附加电路。v +，V-，+ 12V，-12V，+ 5V，+ 3.3V和地面也有一个小型突破板。有6个绿色引领显示电源状态的指标。

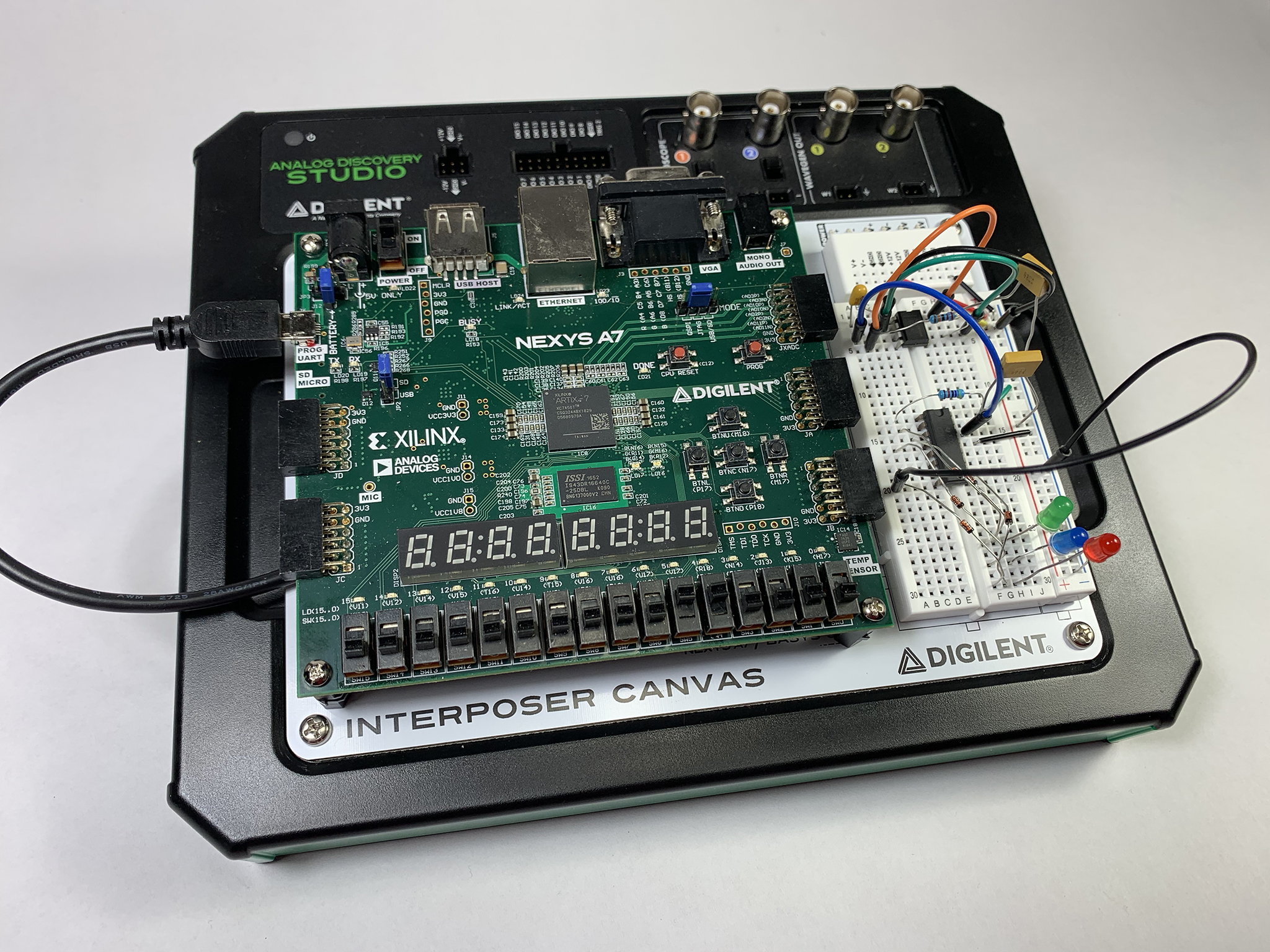

插入器画布旨在通过支架连接到模拟发现工作室。磁铁位于每个孔内，使得支架槽进入以将画布保持在适当位置。插入器画布可以从模拟发现工作室中删除并与其他帆布交换。

警告！在模拟发现工作室已打开时，请勿交换画布。

使用插入器画布时，模拟发现Studio在FPGA板和连接到模拟发现演播室的主机之间建立的任何串行连接的Passthrough。您可以使用电路板内置JTAG编程和USB-UART桥接电路，因为如果电路板直接连接到您的计算机。有关这些功能的更多信息，请通过其资源中心查看FPGA板的文档。

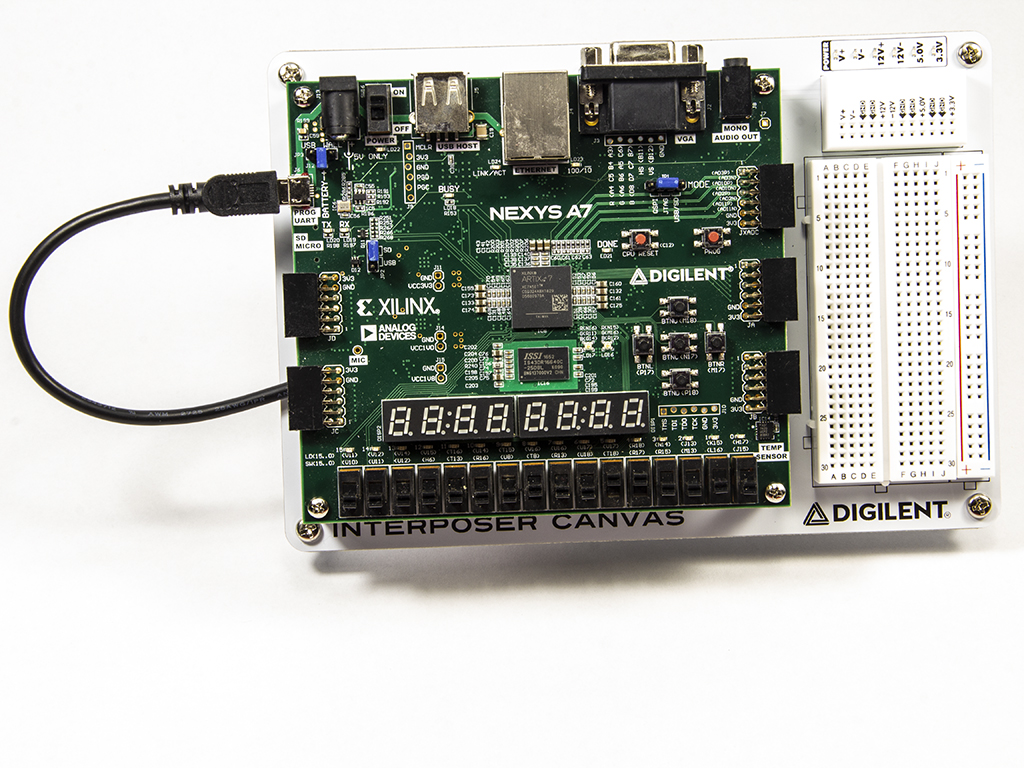

插入器帆布具有带电源导轨的小面包板，用于与您的FPGA板一起进行原型电路。

模拟发现工作室可以通过插入器Canvas的USB连接器为FPGA板提供最多1放大器电流。电源预算与插入器画布上的固定+ 5V轨道共享，因此从该轨道进入自定义电路的电流抽出可以进一步限制FPGA（反之亦然）的功率。如果FPGA板和自定义电路尝试绘制更多的电流，则由模拟发现演播室提供更多的电流，可能会发生欠压事件，暂时关闭电路板并将其返回到已知的良好状态。模拟发现工作室将继续在此活动中正常运行。

或者，FPGA板可以通过使用镜筒外部供电。重要提示：使用外部电源时，确保不会发生损坏，请务必在将电源连接到FPGA板之前连接模拟发现工作室的电源。

每个模拟发现工作室的电源，可变和固定，都连接到画布，可通过电源面包板访问。

可变电源，标有V +和V-的电源接入引脚连接到模拟发现工作室的可编程电源。它们可以通过使用波形来编程到从1到5V（v +）和-1至-5V（V-）的电压水平。电源乐器。

提供四种固定用品：+ 12V，-12V，5.0V和3.3V。

绿色状态LED，与每个电源相关联，当该引脚上有电源时打开电源（启用电源时，Analog Discovery Studio打开）。

由于每个电源直接来自模拟发现工作室，因此每种电源可用的最小和最大电流和功率取决于模拟发现工作室的规格。看看模拟发现工作室规格想要查询更多的信息。
