模拟发现工作室-入门指南

Digilent的WaveForms应用程序为模拟发现工作室提供了一个用户界面。请根据操作系统(Windows, Linux, Mac)下载相应的WaveForms安装程序波形资源中心．然后点击下面适当的选项操作系统您安装说明。

如果已经安装了WaveForms，请确保它是最新的(版本3.10.9或更高)。

安装WaveForms: Windows

欢迎

首先启动WaveForms安装程序，在下载文件夹中单击它。启动WaveForms安装程序后，将看到欢迎页面。点击下一个．

许可协议

阅读此屏幕上的许可协议，然后，如果同意，单击我同意继续。

选择组件

在“选择组件”屏幕中，会出现一个可以安装的组件列表。为了与WaveForms应用程序一起使用Analog Discovery Studio，需要Adept Runtime、WaveForms Runtime和WaveForms application。

• Adept Runtime允许WaveForms与Analog Discovery 2、Analog Discovery、Analog Discovery Studio、Digital Discovery和Electronics Explorer Board进行通信。
• WaveForms Runtime包含运行自定义应用程序所需的库和设备支持文件。
• WaveForms Application是Digilent虚拟仪器接口。
• wavforms SDK是用于创建自定义应用程序的软件开发工具包。

注意:即使选择了所有组件，安装WaveForms也不会占用太多的硬盘空间(<200MB)。Digilent建议安装所有组件。

快捷方式选项

点击下一个．

选择安装位置

点击安装．

安装/安装完成

等待安装完成，然后单击下一个．

完整的

完成．

安装WaveForms: Mac

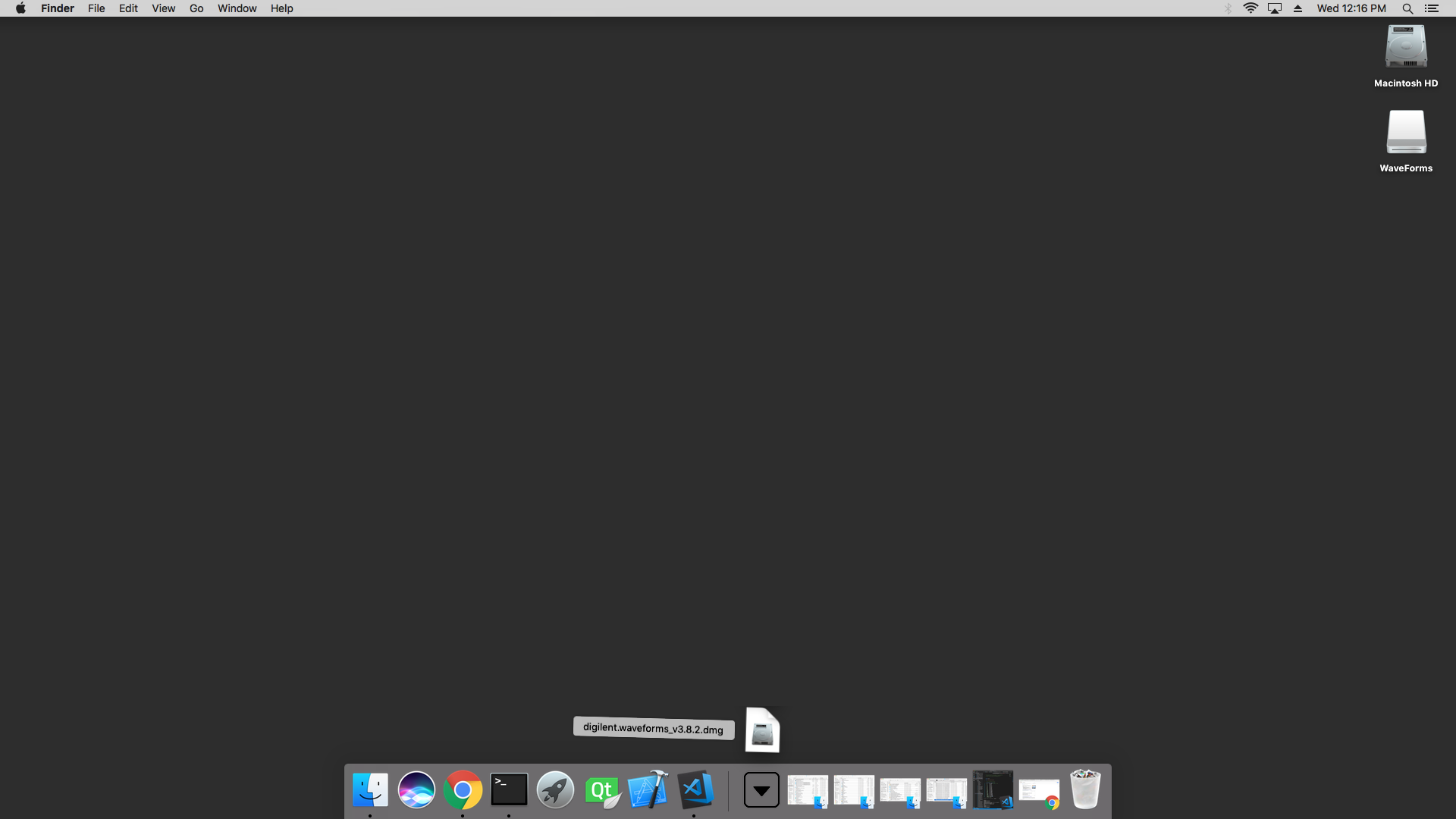

从下载文件夹，打开下载dmg文件。

---

从桌面上，打开波形开车。

---

拖动波形图标进入应用程序文件夹中。

---

安装驱动程序:仅适用于OS-X 10.13或更早版本

请跳过本节操作系统版本比操作系统10.13 - x。

---

启动安装程序

双击DigilentFtdiDriver.pkg打开FTDI驱动安装程序。

---

的操作系统可能会阻止驱动程序安装程序的启动。如果是这种情况，请进入系统首选项的安全和隐私页面并单击无论如何打开．

---

介绍

点击继续．

---

给我读

点击继续．

---

许可证

阅读许可，如果同意，单击继续,然后单击同意在弹出。

---

目的地选择

选择要安装驱动程序的用户，然后单击继续．

---

安装类型

点击安装．

---

总结

安装完成后，单击关闭．

---

的操作系统可能会在第一次打开WaveForms时阻止它的启动。如果是这种情况，请进入系统首选项的安全和隐私页面并单击无论如何打开．

安装WaveForms: Linux

首先，下载软件包熟练的运行时．这个程序是WaveForms连接到模拟发现工作室所必需的，并且必须在安装WaveForms之前安装。

对于使用。deb软件包的系统(Ubuntu, Fedora等)，使用内置的软件包管理器来安装Adept Runtime，然后安装WaveForms——通常情况下，可以通过双击有问题的文件来打开软件包管理器。或者，在终端中使用以下命令集从下载的包中安装Adept Runtime和WaveForms:

sudo dpkg -i  sudo dpkg -i

对于使用。rpm包的系统(Red Hat Linux等)，在终端中使用以下命令集从下载的包中安装Adept Runtime和WaveForms:

sudo rpm -i

如果系统上已经安装了WaveForms，请将传递给rpm命令的" -U "标志替换为" -i "标志，以升级现有的安装。

有关在不同的Linux发行版上安装WaveForms的技术支持，请访问Digilent论坛．

本节将首次介绍如何使用Analog Discovery Studio。一个模拟输出引脚连接到一个模拟输入引脚，通过这个简单的环回电路产生和捕获波形。

量一量

1.

将模拟发现工作室的电源插入一个插座，然后将电源的管状插孔插入模拟发现工作室。

---

2.

将模拟发现工作室通过USB线插入计算机。

---

3.

将模拟探索工作室的电源开关拨至开启位置。绿色“电源正常”指示灯领导模拟探索工作室的顶部会打开。

---

4.

取出模拟发现工作室scope channel 1的两套MTE电缆(橙色线配橙色线配白色条纹)和wavegen channel 1的两套MTE电缆(黄色线配黑色线)。

连接黑线(接地)的波浪形MTE电缆的白条纹线(1-)的范围MTE电缆，通过将它们每个插入到同一排接线板。

在面包板的另一行上，对waven MTE电缆的黄色线(W1)和scope的实橙色线(1+)做同样的处理

---

5.

发射波形。一旦启动，wavforms将自动检测并连接到模拟发现工作室。如果在WaveForms启动时，模拟发现Studio没有连接到主机，设备管理器将启动。确保设备已插入并已打开，此时它将出现在设备管理器的设备列表(1)中。单击列表中的设备选择它，然后单击select按钮(2)关闭设备管理器。

注意:此外还列出了“DEMO”设备，允许用户使用WaveForms并在没有物理设备的情况下创建项目。

注意:点击屏幕右下角(3)的“连接设备”按钮，或者在屏幕上方的“设置”菜单中选择“设备管理器”，即可打开设备管理器。

---

6.

在WaveForms中，点击屏幕左侧仪器面板上的“Wavegen”按钮，打开“Wavegen”仪器。

保持所有设置为默认值，点击窗口顶部的绿色箭头来播放波浪。

---

7.

回到WaveForms的“欢迎”选项卡，打开“Scope”仪器。

保持所有设置为默认值，然后单击绿色的play箭头开始捕捉数据。

有关如何使用Analog Discovery Studio和WaveForms的参考资料和指南，请访问模拟发现工作室资源中心．

关于如何在Raspberry Pi上安装和使用WaveForms的详细步骤，请遵循以下指南:开始与树莓派和测试和测量设备．

如需技术支持，请浏览Digilent论坛．
