模拟发现2到模拟发现Studio迁移指南

欢迎来到模拟发现工作室的迁移指南!本指南旨在帮助从Analog Discovery 2迁移到新的Analog Discovery Studio,并突出说明差异。请参阅下面本指南中包含的主题列表。

模拟探索工作室

模拟发现工作室提供了熟悉模拟发现2的用户界面,同时为教育者和学生提供了一个新的形式因素,更高的电源电压供应,以及一系列新功能,通过改善方便性和扩展功能来帮助促进学习。Analog Discovery Studio推出了Canvases,它为原型电路提供模块化表面,可以方便地访问电源、开关和IC断路器。板是磁性固定的,允许学校实验室有机会提供多种画布,方便地将项目带入和带出课堂,并在损坏的情况下更换。画布有两种配置:面包板画布和空白画布。面包板画布附带2个面包板,用于快速设计新的电路。“空白画布”的原型板表面以与面包板相同的方式连接(平行的电源轨道和相互连接的行),允许永久的原型。可选地,面包板可以粘在空白画布上。

新特性:

  • ±12V固定电源
  • 画布:可移动和更换的面包板或原型板工作区
  • 示波器和波形发生器可以通过BNC或MTE电缆访问
  • 可变+/-5V和固定5V, 3.3V和±12V电源可以切换到电源接入引脚(使用面包板画布)
  • 示波器带宽高达30MHz(不需要BNC适配器板)
  • 函数发生器带宽高达8MHz
  • USB接口,用于为cmd或其他设备供电

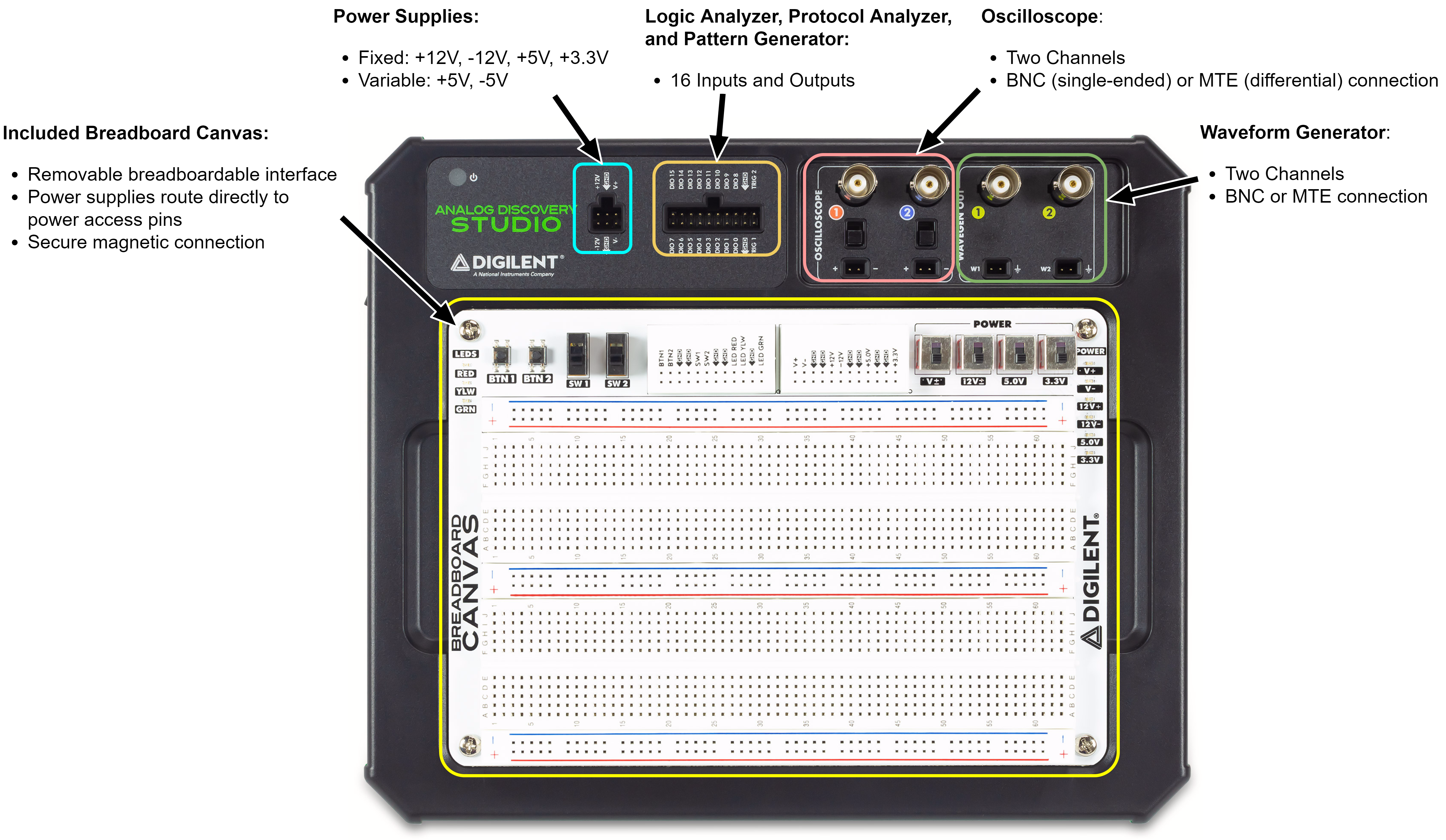

图1所示。模拟发现工作室

介绍油画:

画布提供了快速交换、删除或替换模拟发现Studio上的可面包板工作区的能力。在实验室使用模拟发现工作室的学生可以拆卸整个画布,将他们的项目带回家,如果他们在家里有一个模拟发现,他们可以继续在实验室之外的项目工作。实验室中的单个模拟发现工作室单元可以作为几个学生的工作站,因为他们在画布上工作,并使用模拟发现工作室测试他们的电路时,他们准备好了。Digilent提供了面包板画布和空白画布。

单一的面包板画布包括作为模拟发现工作室基础套件的一部分,也可以单独订购。面包板画布具有2个标准面包板,3个电源轨和集成的I/O功能。I/O包括2个按钮、2个开关和3个led灯(红色、黄色、绿色)。所有的I/O和电源信号都是通过安装在画布上的2个迷你面包板来访问的。画布还具有电源开关和指示灯led。

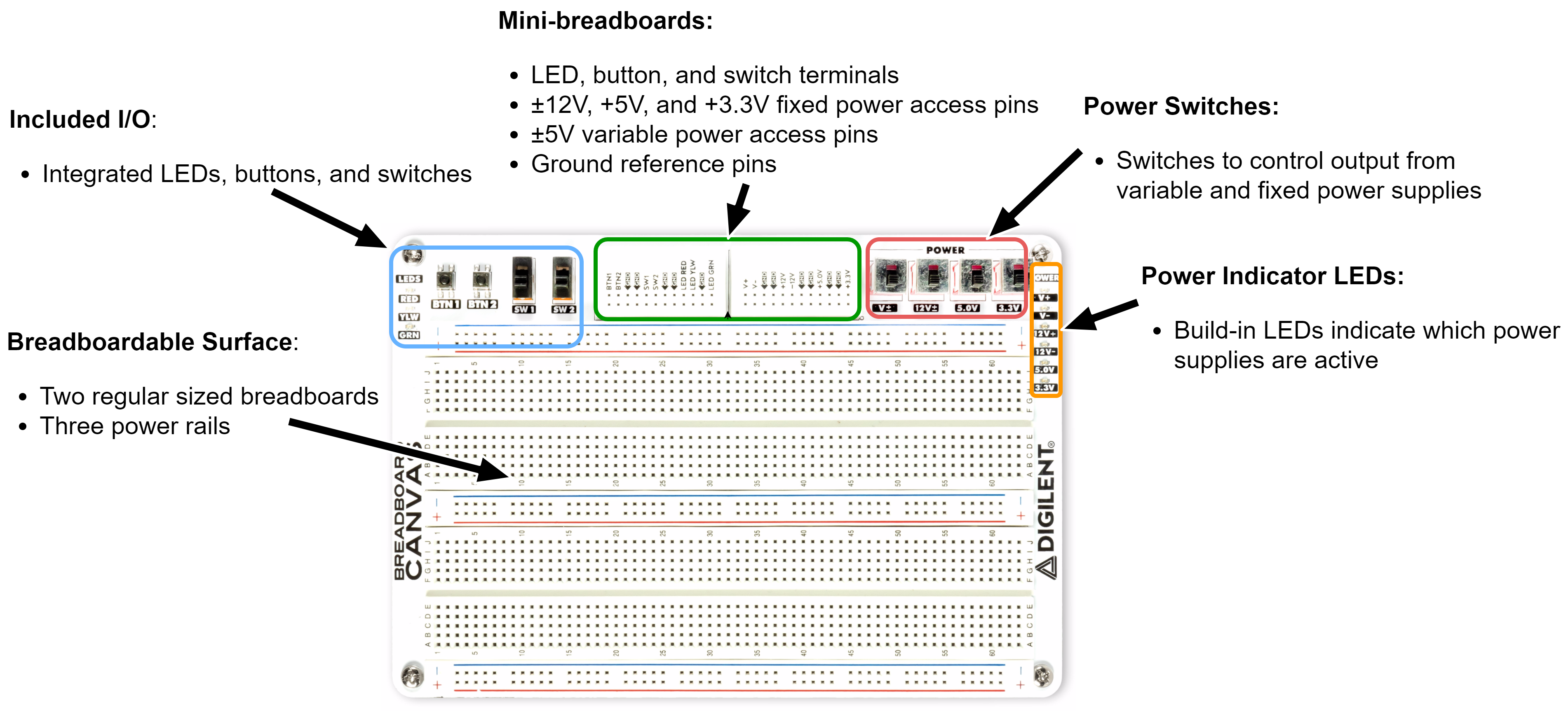

图2.面包板画布

空白画布有一个原型表面连接成行和3个电源轨道,像一个面包板。模拟发现工作室的电源输出被路由到一组铜垫。它附带一个小型面包板,为电源输出提供面包板接口,如果需要可以焊接在上面。此外,还为常见类型的表面贴装组件提供了断路器。支持的封装类型有:SC89、SC70、so3、SOT89、SOT223、SOT23-6、mso8、DFN10、SOIC8/SO8、TTSOP16、SOIC16、QFN32/TQFP32。可选的是,面包板可以使用它们附带的粘性背面贴在空白画布上。面包板一旦粘上,就不能拿掉了。

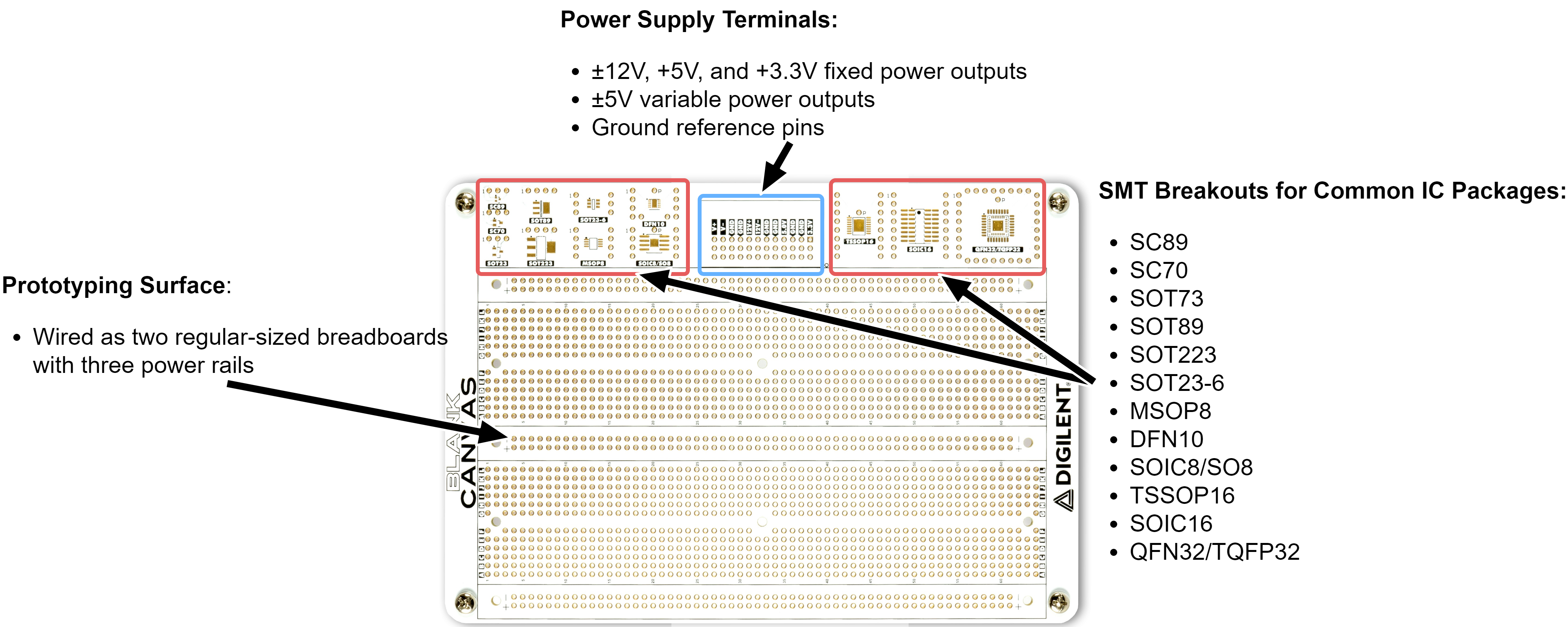

图3。空白的画布

空白画布提供了必要时焊接永久连接的好处,同时也留下了选择使用面包板时,较少的永久电路需要。例如,如果电路需要额外的可变电压源,可以将数模转换器和运放集成电路附加到断路器上。由于空白画布有2个面包板的空间,表面的一部分可以用来安装面包板来原型电路,而另一部分可以用来直接将完成的设计焊接到铜垫上。参见下面的图3b。

图3 b。空白的画布,例子

特征比较

模拟发现2 模拟发现工作室
BNC:需要BNC适配器板 BNC:内置端口
N/A +/-12V固定电源导轨:5%精度,200mA max每个
N/A 5V固定电源轨:5%精度,1A最大
N/A 3.3V固定电源轨:5%精度,1A最大
N/A USB端口
不含5V, 12.5W电源 包括15V, 36W电源
试验板分开来 包括一个面包板画布

软件支持工具

模拟发现工作室使用与模拟发现2相同的软件,用户界面几乎相同,所以软件迁移是无缝的。使用Digilent的免费应用程序波形,用户可以访问以下仪器在模拟发现工作室:示波器,波形发生器,逻辑分析仪,模式发生器,数字I/O,电源,网络分析仪,频谱分析仪,阻抗分析仪,协议分析仪,数据记录器和电压表。WaveForms兼容Mac、Windows和Linux。

示波器:

双通道示波器提供数据采集、触发、查看和数学分析功能。它可以显示用于比较采集数据和预期数据的参考通道,绘制fft,生成XY图,以及台式示波器中的许多其他功能。

图4。示波器屏幕上

波形发生器:

波形发生器可以产生预定义的波形,如正弦、三角形和方波,以及随机或用户定义的波形。该仪器也有能力进行频率扫描和调幅或调频调制输出。

图5。波形发生器的屏幕

逻辑分析仪:

逻辑分析仪可以同时记录多达16个数字信号,并在SPI、I2C、CAN、UART、I2S或单线总线上以单个信号、并行总线或解码成串行数据字节的方式显示它们。定制解释器也可以用JavaScript编写。

图6。逻辑分析仪的屏幕

模式发生器:

模式生成器驱动多达16个通道的各个数字信号或总线。它可以生成预定义的模式,自定义位序列或时钟信号。

图7。屏幕模式发生器

数字输入和输出

数字I/O可以配置为虚拟I/O设备,如按钮、滑动开关和led,可以查看并连接到数字I/O引脚。

图8。数字I / O屏幕

电力供应:

电源控制正负5V可变电源。每轨产生1至5VDC, 100mV增量和10mV精度。

图9。电源屏

网络分析仪:

网络分析仪使用波形发生器输出执行用户定义的范围高达10MHz的正弦波频率扫描,并使用示波器输入测量电路响应。它可以显示Bode、Nychols和Nyquist图。

图10。网络分析仪的屏幕

频谱分析仪:

频谱分析仪对示波器数据执行实时FFT或CZT算法,并将得到的频域数据(功率谱)与捕获的时域信号一起显示出来。

图11。频谱分析仪的屏幕

阻抗分析仪:

阻抗分析仪可以使用示波器和波形发生器来分析电容和电感元素。阻抗分析仪可以作为一个仪表显示阻抗值或作为分析仪从开始到停止的频率在指定的步骤数。

图12。阻抗分析仪屏幕

协议分析仪:

协议分析仪可以通过UART、SPI、I2C和can协议发送和接收数据,以测试使用这些协议的设备。

图13.协议分析器屏幕

数据记录器:

数据记录器使用示波器通道来捕获直流、真有效值和交流有效值。

图14。屏幕数据记录器

电压表:

两个独立的,自动测距电压表可以测量和显示直流和交流(有效值和真有效值)信号,使用差分或单端测量。

图15。电压表的屏幕
